VEGADIF 34 … 51
5 3
Типичные схемы измерения
Места отбора давления
Запорные вентили
Вентильный блок из
трех вентилей
Впускные вентили
Вентиль уравнивания
К преобразователю
Места отбора давления
Запорные вентили
Вентильный блок из
пяти вентилей
Вентиль уравнивания
Впускные вентили
К стоку
5 Типичные схемы измерения
5.1 Вентили
У VEGADIF 34 и 35 рекомендуется исполь-
зование вентильных блоков из трех или
пяти вентилей, которые с помощью флан-
цев соединяются непосредственно с пре-
образователем. Это дает следующие пре-
имущества:
- монтаж и демонтаж преобразователя
возможен без прерывания процесса.
- при вентильном блоке из пяти вентилей
предусмотрены два продувных вентиля
для вентиляции (для жидкостей, выде-
ляющих газ) или для выпуска конденса-
та (для газов, образующих конденсат).

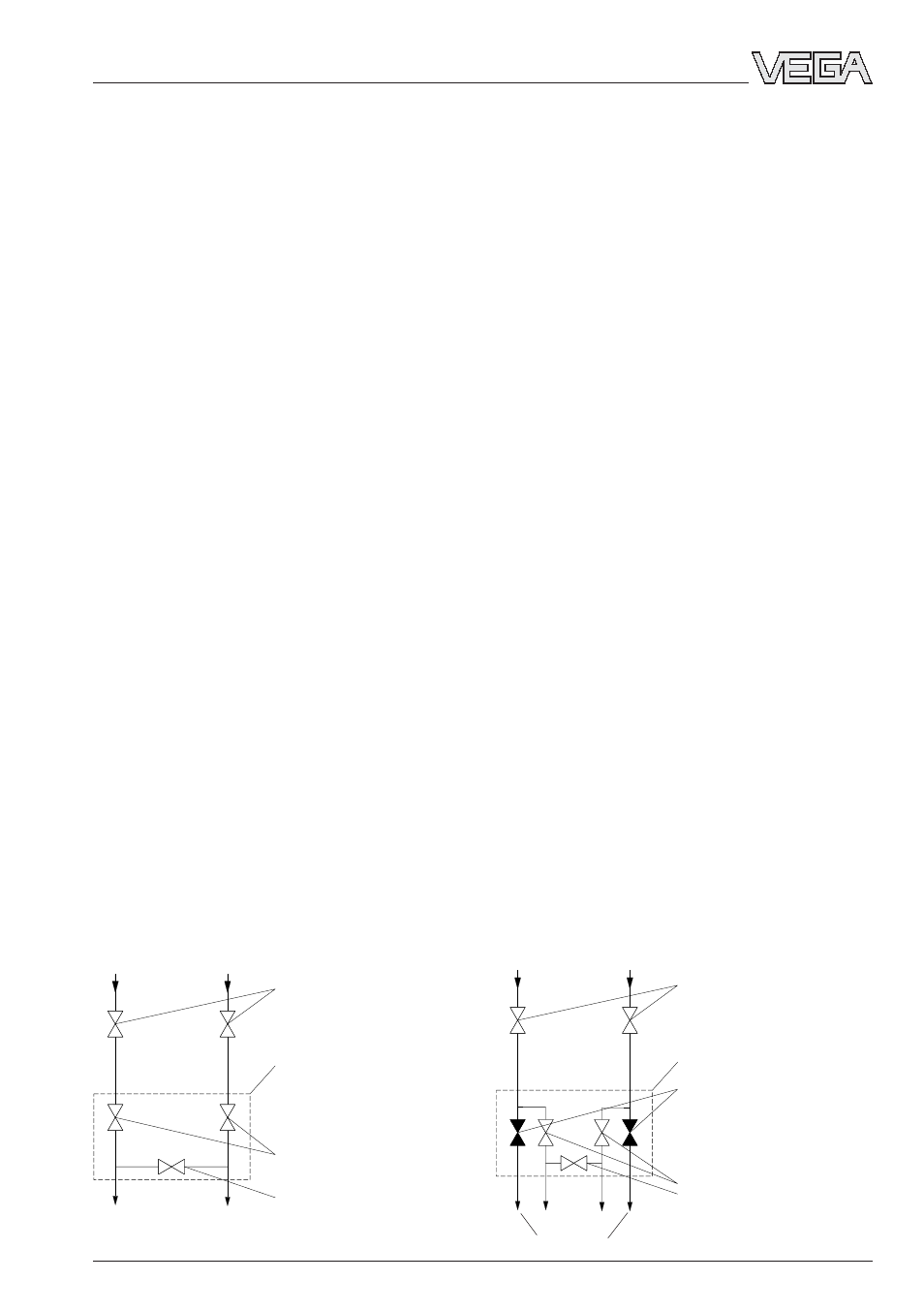

Типичное расположение вентилей у
вентильного блока из трех вентилей
(стандартное соединение)
Для труб подвода давления предусмотрены
на местах забора давления по одному за-
порному вентилю.
У вентильного блока из трех вентилей
имеется два впускных вентиля и один
вентиль уравнивания.
Оба впускные вентиля служат для запора
измерительного прибора от труб подвода
давления.
Вентиль уравнивания служит для выравни-
вания давления. Это необходимо для конт-
роля нулевой точки преобразователя осо-
бенно при измерениях потока и уровня
заполнения.
Типичное расположение вентилей у
вентильного блока из пяти вентилей
(соединение также для жидких материа-
лов с налипанием)
Для труб подвода давления предусмотрены
на местах забора давления по одному за-
порному вентилю. У вентильного блока из
пяти вентилей имеется два впускных вен-
тиля и один вентиль уравнивания, а также
дополнительно два продувных вентиля.
Это соединение пригодно также для жид-
ких материалов с налипанием.
Оба впускные вентиля служат для запора
измерительного прибора от труб подвода
давления.
Вентиль уравнивания служит для выравни-
вания давления. Это необходимо для конт-
роля нулевой точки преобразователя осо-
бенно при измерениях потока и уровня
заполнения.
Два дополнительных продувных вентиля
служат для выброса возможных отложений
в трубах подвода давления. Отрезок трубы
между Т - образным разветвлением и про-
дувным вентилем служит как грязеулови-
тель.
При очистке учитывайте следующую пос-
ледовательность:
1 Входные вентили закрыть.
2 Продувные вентили открыть.
Таким образом, трубы подвода давления
очищаются от мест забора давления до
продувных вентилей. Рекомендуется про-
кладка труб продувных вентилей до соот-
ветствующего стока.
К преобразо-
вателю
Продувные вентили
