5 8
VEGADIF 34 … 51
h = h
1
– h
2
h = h
1
– h
2
h
1
h
2
∆
p
h = ––––––
ρ
• g
h
1
h
2
∆
p
h = ––––––
ρ
• g

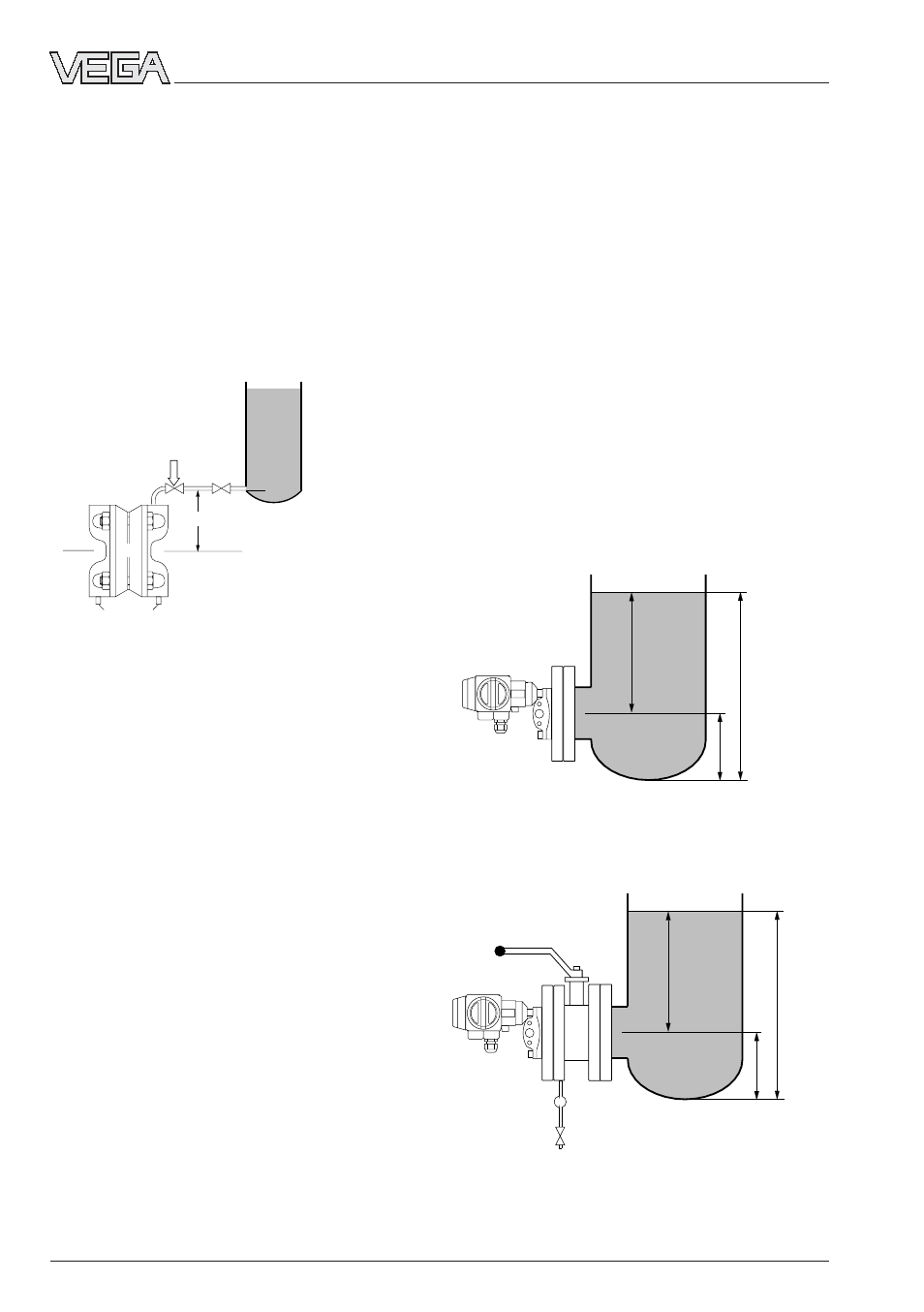

Типичные схемы измерения
2
3
h
max.
-
+
2
1
min.
VEGADIF 34, 35
Преобразователь следует размещать пре-
имущественно на высоте предусмотренных
мест замера давления. Если должно быть
предусмотрено размещение ниже мест
замера давления, то необходимо учиты-
вать возникающую при этом разницу вы-
соты “h” при регулировке начала измере-
ния и интервала измерения (столб жидко-
сти в трубе подвода давления влияет на
результат измерения).
1 Преобразователь разности давления
3 Вентили отвода воздуха или воды
4 Запорные вентили
Если в особых случаях необходимо по
техническим причинам разместить преоб-
разователь выше места забора давления,
то измеряется только столб жидкости,
который возникает в центре измеритель-
ной ячейки.
При такой схеме отвод газа может привес-
ти к ошибкам измерения. Труба подвода
давления и измерительная ячейка должны
при этом вентилироваться через опреде-
ленные промежутки времени.
При обеих схемах сторона минус остается
открытой по отношению к атмосфере. При
сильно загрязненной атмосфере рекомен-
дуется использование фильтра со стороны
минус или загнутого вниз открытого отрез-
ка трубы. Благодаря этому сторона минус
может быть защищена от отложений.
VEGADIF 44,45
Преобразователь следует монтировать на
резервуаре так, чтобы изолирующая мемб-
рана даже при минимальном уровне запол-
нения была полностью покрыта заполняе-
мой жидкостью.
Если должно быть предусмотрено разме-
щение преобразователя ниже минимально-
го уровня заполнения, то необходимо учи-
тывать возникающую при этом разницу
высоты “h” при регулировке начала изме-
рения и интервала измерения (столб жид-
кости в трубопроводе влияет на результат
измерения), при сильно загрязненной ат-
мосфере рекомендуется использование
фильтра со стороны минус. Благодаря
этому сторона минус может быть защище-
на от отложений.
Пример VEGADIF 44:
Преобразователь непосредственно при-
фланцован
Пример VEGADIF 45:
Преобразователь прифланцован через
устройство обслуживания
1 Преобразователь
2 Запорный вентиль
3 Выпускной вентиль
