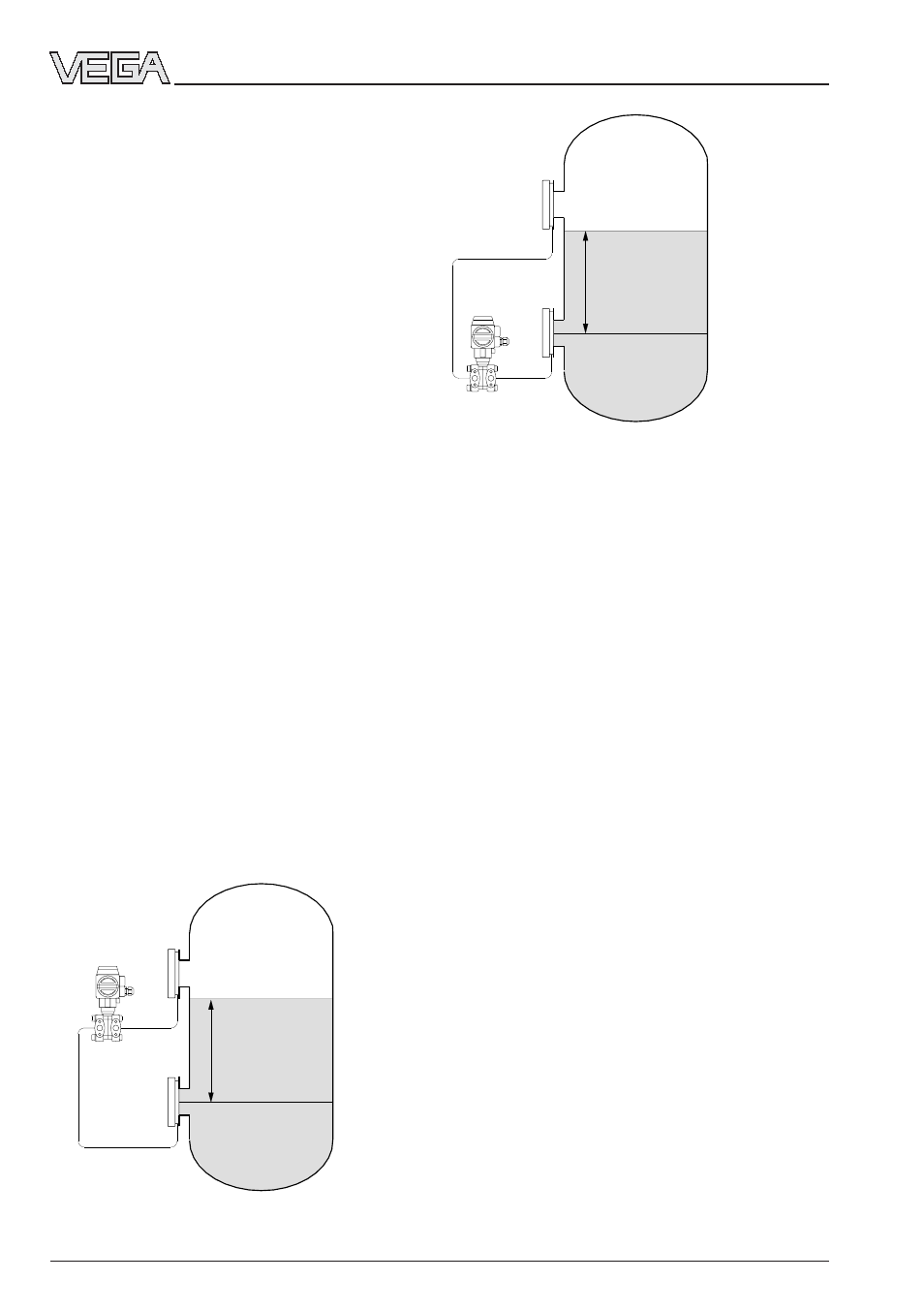

Типичные схемы измерения
∆
p
h = ––––––
ρ
• g
Гидростатическое давление соответствует
уровню заполнения, измеренному от цент-
ра фланца мембраны умноженному на
удельный вес заполняемого вещества и
ускорение свободного падения (так как
статическое давление действует как на
сторону плюс, так и на сторону минус, оно
компенсируется при измерении разности
давления).
∆
p =
ρ
• g • h
∆
p: гидростатическое давление [Н/м
2
]
ρ
:
плотность [кг/м
3
]
g:
ускорение свободного падения [м/с
2
)
h:
уровень заполнения [м]
Указание:
- Если должно быть предусмотрено разме-
щение преобразователя ниже минималь-
ного уровня заполнения, то необходимо
учитывать возникающую при этом раз-
ницу высоты при регулировке начала
измерения и интервала измерения (столб
жидкости в капилляре влияет на резуль-
тат измерения).
- В отличие от преобразователей с одним
входом выбор преобразователя разности
давления осуществляется только при
ожидаемой разности давления. Стати-
ческое давление не учитывается, если
только оно не превышает допустимое
номинальное давление. Таким образом,
выбранный диапазон измерения может
оптимально согласовываться с ожидае-
мой разностью давления.
Эта схема монтажа допустима, если даже
на короткое время не появляется вакуум.
Эта схема монтажа рекомендуется, если
может появиться вакуум. Она предотвра-
щает обрыв столба жидкости внутри ка-
пилляра.
