VEGADIF 34 … 51
3 9
!
1
+
2
-
3
+
-

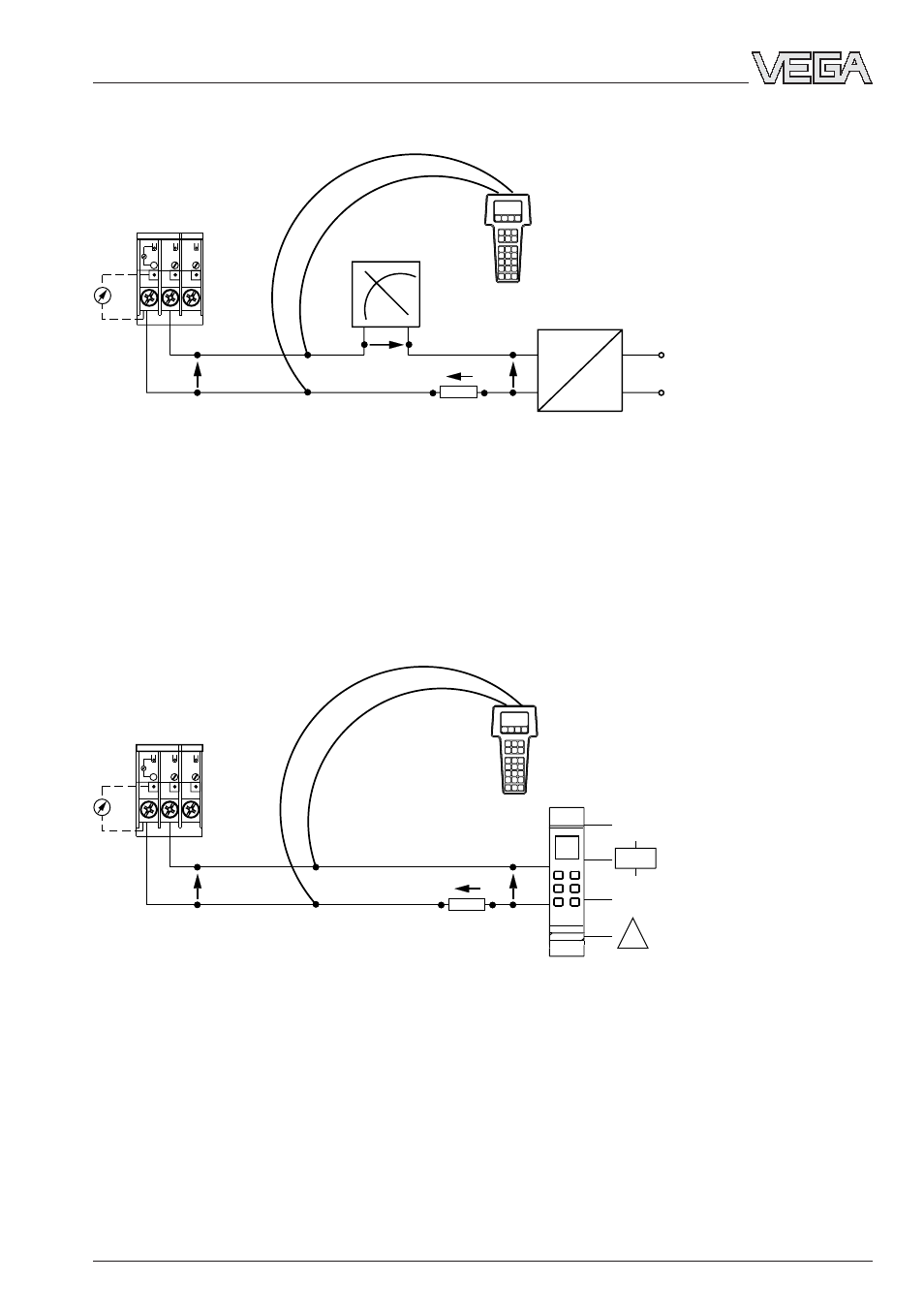

Электроника подключена к устройству формирования сигнала VEGA
Прибор измерения тока
для местного контроля
Клеммы
датчика
0/4 … 20 mA
U
Kl
U
S
DISBUS
U
K
4 … 20 mA
R
X
Если преобразователь разности давления эксплуатипуется с устройством формирования
сигнала VEGA, Вы должны на период HART
®
- настройки подключить датчик к устройству
формирования сигнала через сопротивление согласно таблице. Вместе с внутренним
сопротивлением устройства формирования сигнала величина сопротивления 250 Ом,
требуемая для HART
®
- устройств будет достигнута.
Если сопротивление системы или источника питания больше, чем 250 Ом, то не требует-
ся никакого “Сопротивления настройки”.
1
+
2
-
3
+
-
~
+
-
Запуск в работу
Прибор измерения тока
для местного контроля
Аналого/цифровое ин-
дикаторное устройство
Клеммы
датчика
Источник питания
(Ri < 250 Ом
)
4 … 20 mA
U
Kl
U
A
U
S
R
X
U
K
Электроника подключена к источнику питания
Указание:
К клемме 1 и к её наконечнику Вы можете подключить измеритель тока для местного
контроля выходного тока. Это измерение может происходить во время работы, не отсое-
диняя питающего провода.
