Типичные схемы измерения – Инструкция по эксплуатации VEGA VEGADIF 34 … 51
Страница 62
6 2
VEGADIF 34 … 51
2
4
5
7
3
6
1
h
1
h
2
∆
p
h = ––––––
ρ
• g
Типичные схемы измерения
2
3
4
1
5
h
1
h
2
∆
p
h = ––––––
ρ
• g

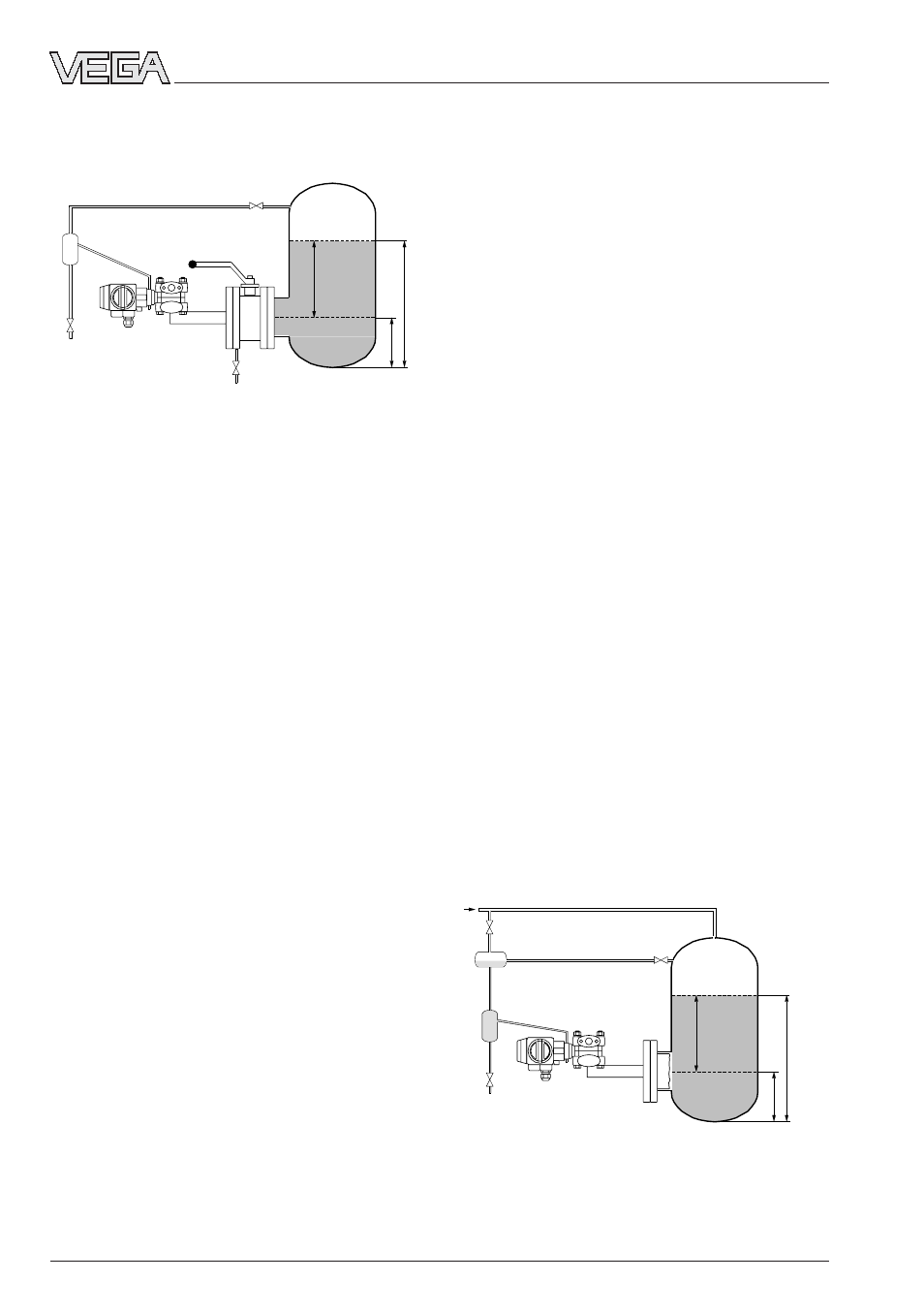

Пример VEGADIF 45:
Преобразователь прифланцован через
устройство обслуживания
1 Преобразователь
2 Запорные вентили
3 Отстойник примесей
4 Выдувной вентиль
5 Выпускной вентиль
Эта схема имеет такое преимущество, что
начало измерения и интервал измерения
могут быть проверены (изменены), не осво-
бождая резервуар. Вентили 5 и 6 делают
возможным необходимую для этого венти-
ляцию/освобождение монтажного переход-
ника.
Схема измерения для закрытого резер-
вуара со статическим давлением пара
При закрытом резервуаре со статическим
давлением, уровень заполняемой жидко-
сти определяется измерением гидростати-
ческого давления. При этом на дно резер-
вуара как общее давление действует сум-
ма гидростатического и статического дав-
ления. Гидростатическое давление
является, таким образом, разностью меж-
ду общим давлением и статическим давле-
нием.
Преобразователь принимает общее давле-
ние со стороны плюс через фланцевую
разделительную мембрану, статическое
давление со стороны минус через трубы
подвода давления, соединенные с процес-
сом. В специальном сосуде образуется
постоянный уровень из-за возникающего
конденсата. Этот столб конденсата с
одной стороны передает давление пара на
сторону минус преобразователя, с другой
стороны защищает измерительную ячейку
от горячего пара.
При этом следует учитывать следующее:
- Труба подвода давления от сосуда к
резервуару прокладывается с неболь-
шим наклоном к резервуару, благодаря
этому стекает избыточный конденсат в
резервуар и уровень конденсата в сосу-
де остается постоянным.
- Запорный вентиль “2” между резервуа-
ром и сосудом не должен предотвращать
выход пара к сосуду, поэтому установка
должна быть такой, чтобы в вентиле не
могло образовываться скопление воды.
- При недостаточном образовании конден-
сата в сосуде через дозирующий вен-
тиль “6” он равномерно заполняется в
небольших количествах измеряемым
веществом как дополнительным конден-
сатом.
- Если среда имеет другую плотность чем
столб конденсата (1,0 г/см
3
), то это сле-
дует учитывать при регулировке интер-
вала измерения.
При такой схеме для трубы подвода давле-
ния рекомендуется продувной вентиль и
отстойник для примесей. От этих мер мож-
но отказаться, если заполняемый матери-
ал чист, и в трубопроводах можно не ожи-
дать образования грязи или осадка.
Указание:
При этой схеме измерения должна исполь-
зоваться измерительная ячейка, которая
позволяет снижение нулевой точки до –
100 % диапазона измерения.
Пример VEGADIF 45:
Преобразователь непосредственно при-
фланцован
1)
1 Преобразователь
2 Запорные вентили
3 Сосуд
4 Отстойник примесей
5 Выдувной вентиль
6 Дозирующий вентиль
7 Вентили отвода воздуха или воды
