2.2 Подготовка к монтажу
Выбор места монтажа
Выбор места монтажа, благоприятного с
технической точки зрения, является реша-
ющим при экстремальных окружающих
условиях для:
- качества измерения
- продолжительности работы преобразо-
вателей
- затрат на обслуживание.
Поэтому обратите, пожалуйста, внимание
на следующие правила:
Уровень монтажа
• При измерении уровня заполнения уста-
новка ниже минимального уровня запол-
нения (мембрана или изолирующая мемб-
рана должна быть полностью покрыта
средой).
• При измерении газов преобразователь
установите выше места измерения дав-
ления.
• При измерении паров и жидкостей пре-
образователь установите ниже.
Место монтажа
• Преобразователь следует монтировать
по возможности вблизи места измерения
давления.
• Иметь трубки подвода давления как
можно короче.
• Работы по монтажу и обслуживания
должны проводиться без затруднений.
• Преобразователь, место замера, трубки
подвода давления и вентили должны
быть всегда легко доступны.
• Если есть возможность, место монтажа
должно обеспечивать хороший обзор LC-
индикатора.
Влияние окружающей среды
• Вибрация и внешние удары должны
быть минимальны.
• Избегайте окружающей атмосферы,
способствующей коррозии.
• Сократите до минимума конденсацию.
Указания:
При неблагоприятных окружающих услови-
ях рекомендуется монтаж в защитном
корпусе.
Подстройка преобразователя
измерения
Для оптимальной адаптации Вашего
VEGADIF к месту монтажа Вы можете
осуществить следующие меры:
Поворот корпуса электроники
После отвинчивания фиксирующего винта
внизу корпуса электроники, Вы можете по-
вернуть его примерно на 330
0
. Стопор пре-
дотвращает дальнейшее прокручивание.
Благодаря этому клеммный отсек распола-
гается в оптимальном положении для под-
вода кабеля или LC-индикатор устанавли-
вается в оптимальное положение для счи-
тывания.
После достижения оптимального положе-
ния фиксирующий винт опять закручива-
ется.

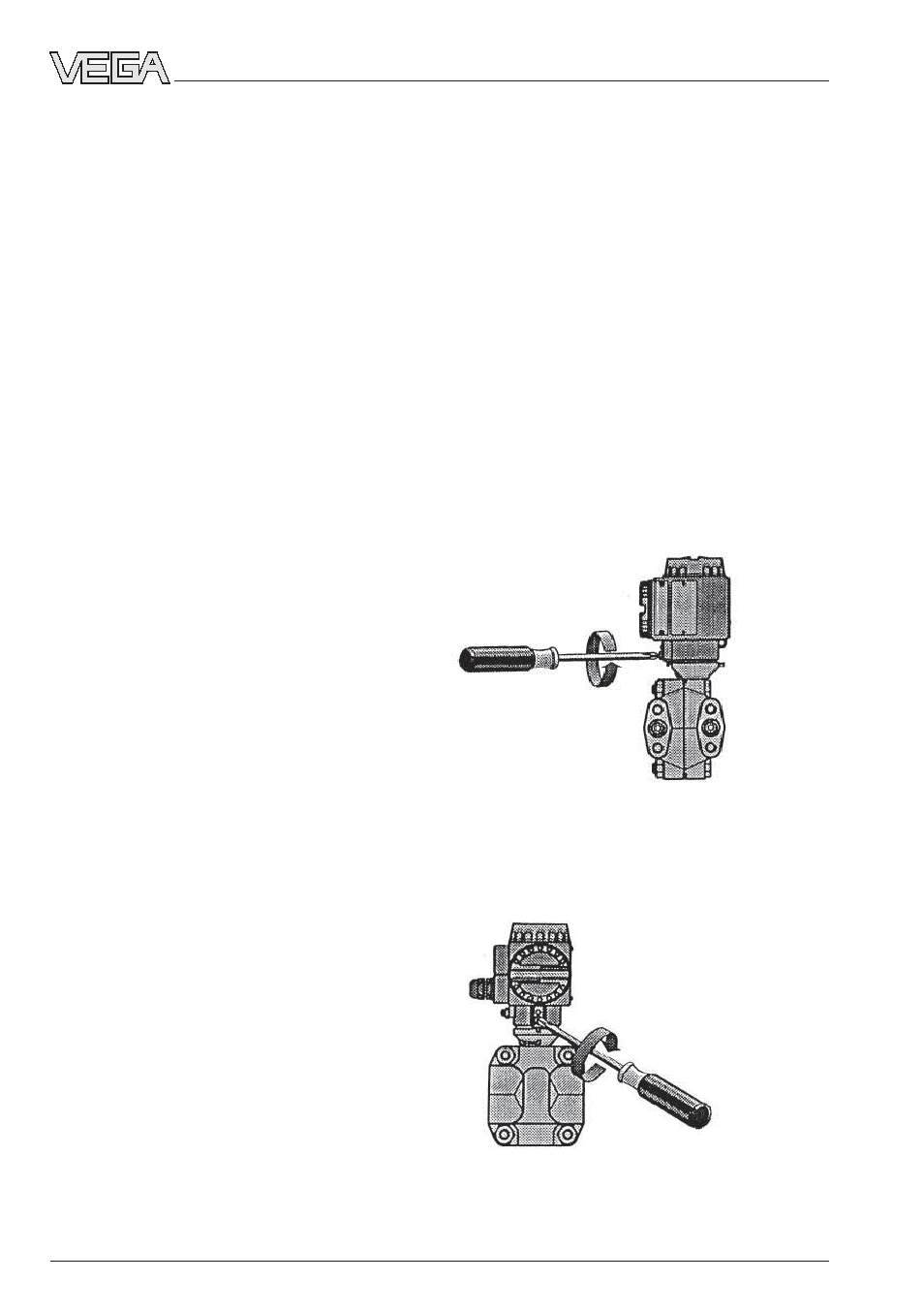

Рис. 2.1 Отвинчивание фиксирующего
винта
Рис. 2.2 Завинчивание фиксирующего
винта
