Создание зависимостей каналов
Руководство по эксплуатации коммутаторов серии Dell™ PowerConnect™ M6220
Link Dependency Summary (Сводка для зависимости каналов)
Функция зависимости каналов предоставляет возможность включать или отключать один или несколько портов на основании состояния канала одного
или нескольких портов
. При включении зависимости канала на порту состояние канала этого порта зависит от состояния канала другого порта.
Например
, если порт А зависит от порта В, и коммутатор обнаруживает потерю канала на порту В, коммутатор автоматически отключает канал на
порту А
. При восстановлении канала к порту В коммутатор автоматически восстанавливает канал к порту А.
Можно создать максимум
16 групп зависимостей. Порты, участвующие в зависимости каналов, могут быть на всех коммутаторах стека (управляющее
устройство
/ устройство-компонент).
Функция зависимости каналов поддерживает следующие сценарии
:
l
Порт
, зависящий от порта — если порт теряет канал, коммутатор отключает канал на другом порту.
l
Порт
, зависящий от LAG — если все порты в группе каналов теряют канал, коммутатор отключает канал на другом порту.
l
Группа
LAG, зависящая от порта — если порт теряет канал, коммутатор отключает все каналы в группе каналов.
l
Команда для нескольких портов —
если группа портов теряет свой канал, коммутатор отключает канал в другой группе портов.
l
Перекрывающиеся порты —
перекрывающиеся порты в различных группах отключаются, если только оба зависимых порта теряют канал.
На странице меню
Link Dependency (Зависимость каналов) имеется ссылка на страницу
Link Dependency Summary (Сводка для зависимости каналов)
Link Dependency Summary (Сводка для зависимости каналов)
Страница
Link Dependency Summary (Сводка для зависимости каналов) используется для просмотра всех зависимостей каналов в системе, а также для
доступа к странице
Link Dependency Configuration (Настройка зависимости каналов). Можно создать максимум 16 групп зависимостей. На странице
отображаются группы
, независимо от того, настроены они или нет.
Для отображения страницы
Link Dependency Summary , последовательно нажмите на панели дерева Switching ® Link Dependency ® Link
Dependency Summaryi.

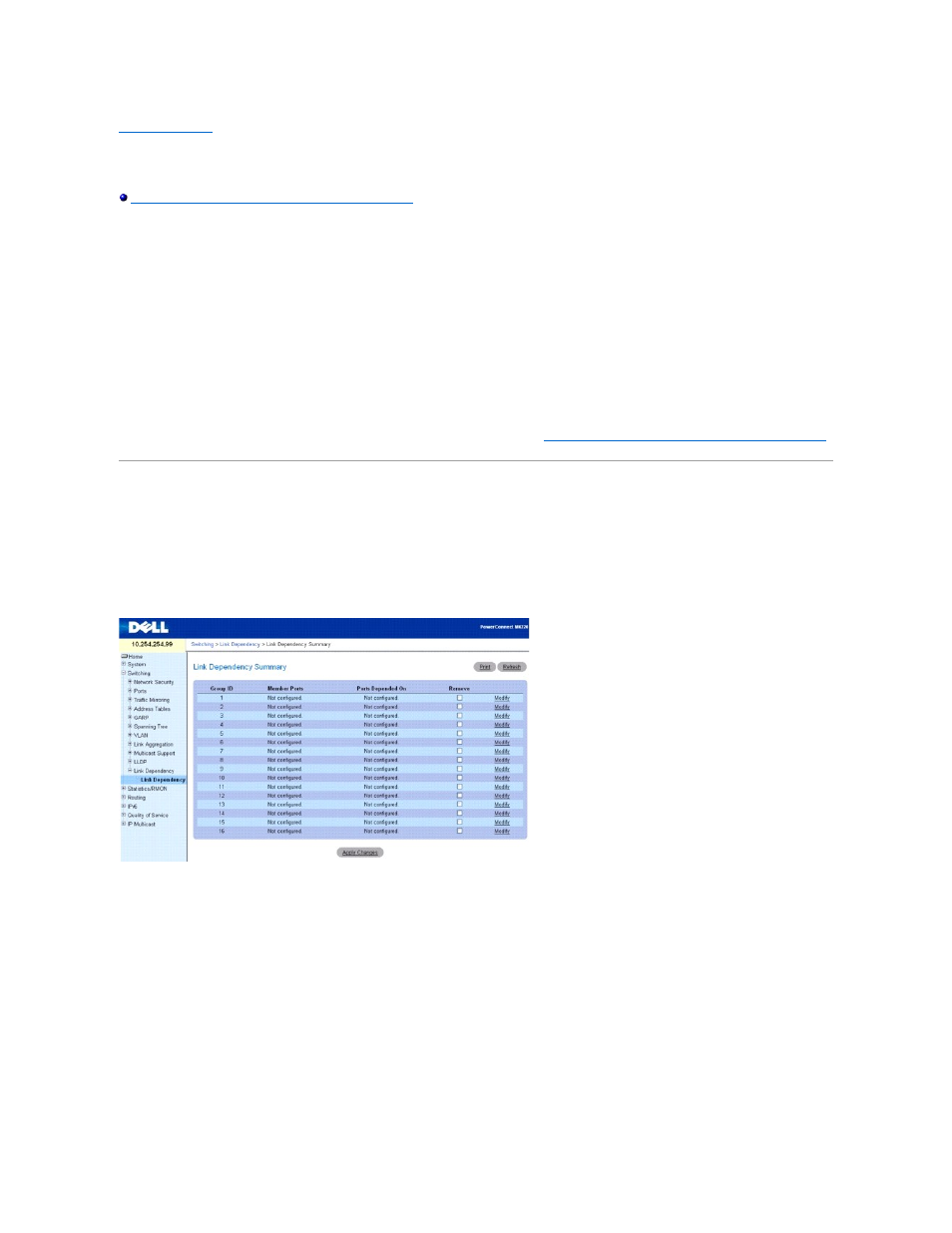

Рисунок
8-1. Сводка для зависимости каналов
На странице
Link Dependency Summary (Сводка для зависимости каналов) есть следующие поля:
Group ID (Идентификатор группы) — идентификатор группы.
Member Ports — список портов, относящихся к группе.
Ports Depended On — список портов, от которых зависит группа.
Remove — флажок для удаления конфигурации для группы.
Modify — ссылка для изменения конфигурации группы. Щелкните ссылку Modify (Изменить) для доступа к странице конфигурации для группы.
Изменение группы зависимости каналов
1.
Откройте страницу
Link Dependency Summary (Сводка для зависимости каналов).
2.
В строке
Group ID (идентификатор группы) для настраиваемой группы зависимости каналов щелкните ссылку Modify (Изменить).
