4.
Введите идентификатор сети
VLAN (VLAN ID), к которой будут привязаны IP-адрес и маска подсети.
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Будет выполнена привязка указанных сети
VLAN и IP подсети, а устройство будет обновлено.
Показ таблицы
IP Subnet - VLAN Bind (Привязка IP подсети к сети VLAN)
1.
Откройте страницу
Bind IP Subnet to VLAN.
2.
Нажмите кнопку
Show All (Показать все).
3.
Откроется таблица
IP Subnet - VLAN Bind Table.

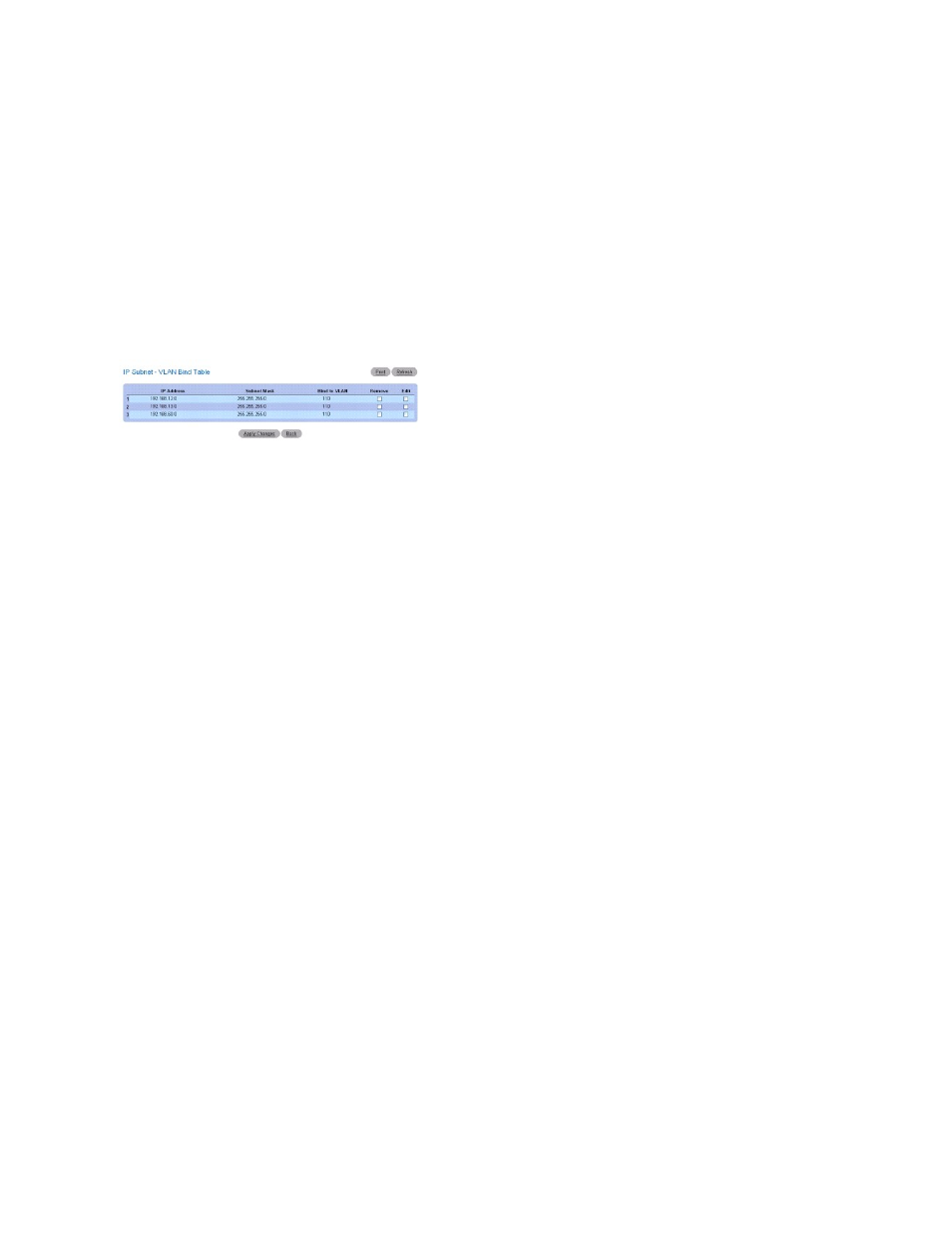

Рис
. 7-58. Таблица IP Subnet - VLAN Bind (Привязка подсети IP к сети VLAN)
Изменение привязки сети
VLAN к нескольким IP-адресам
1.
Откройте страницу
Bind IP Subnet to VLAN .
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
IP Subnet - VLAN Bind Table.
3.
Нажмите кнопку
Edit (изменить) для каждой изменяемой записи.
4.
При необходимости внесите изменения в поля
.
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры привязки к сети
VLAN будут изменены, а устройство будет обновлено.
Удаление записи привязки
MAC-адреса к IP подсети
1.
Откройте страницу
Bind IP Subnet to VLAN.
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
IP Subnet - VLAN Bind Table.
3.
Отметьте флажком поле
Remove (Удалить) для каждой удаляемой записи.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Запись
/записи будут удалены, а устройство будет обновлено.
Привязка
IP подсети к сетям VLAN с помощью команд консоли
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки
):
l
VLAN Commands (команды VLAN)
Protocol Group (Группа протоколов)
В сети
VLAN на основе портов трафик передается через указанные порты на основе протокола сети VLAN. В задаваемых пользователем фильтрах
