3. Чтобы изменить идентификатор экземпляра (Instance ID) для одной или нескольких сетей VLAN, отметьте флажком поле Edit для выбранных
сетей VLAN.
4. Внесите необходимые изменения в идентификаторы экземпляров (Instance ID). Чтобы не выполнять отображение сетей VLAN в копии, введите
значение 0.
5. Нажмите кнопку Apply Changes (Применить изменения).
Идентификаторы экземпляров (Instance ID) будут изменены для выбранных сетей VLAN, а устройство обновлено.
Определение копий MST с использованием командной строки
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки ):
l Spanning Tree Commands (Команды STP)
MSTP Interface Settings (Интерфейсные параметры MSTP)
Используйте страницу MSTP Interface Settings для назначения параметров MSTP отдельным интерфейсам.
Чтобы открыть страницу MSTP Interface Settings, последовательно выберите пункты Switching® Spanning Tree® MSTP Interface Settings в панели
дерева .

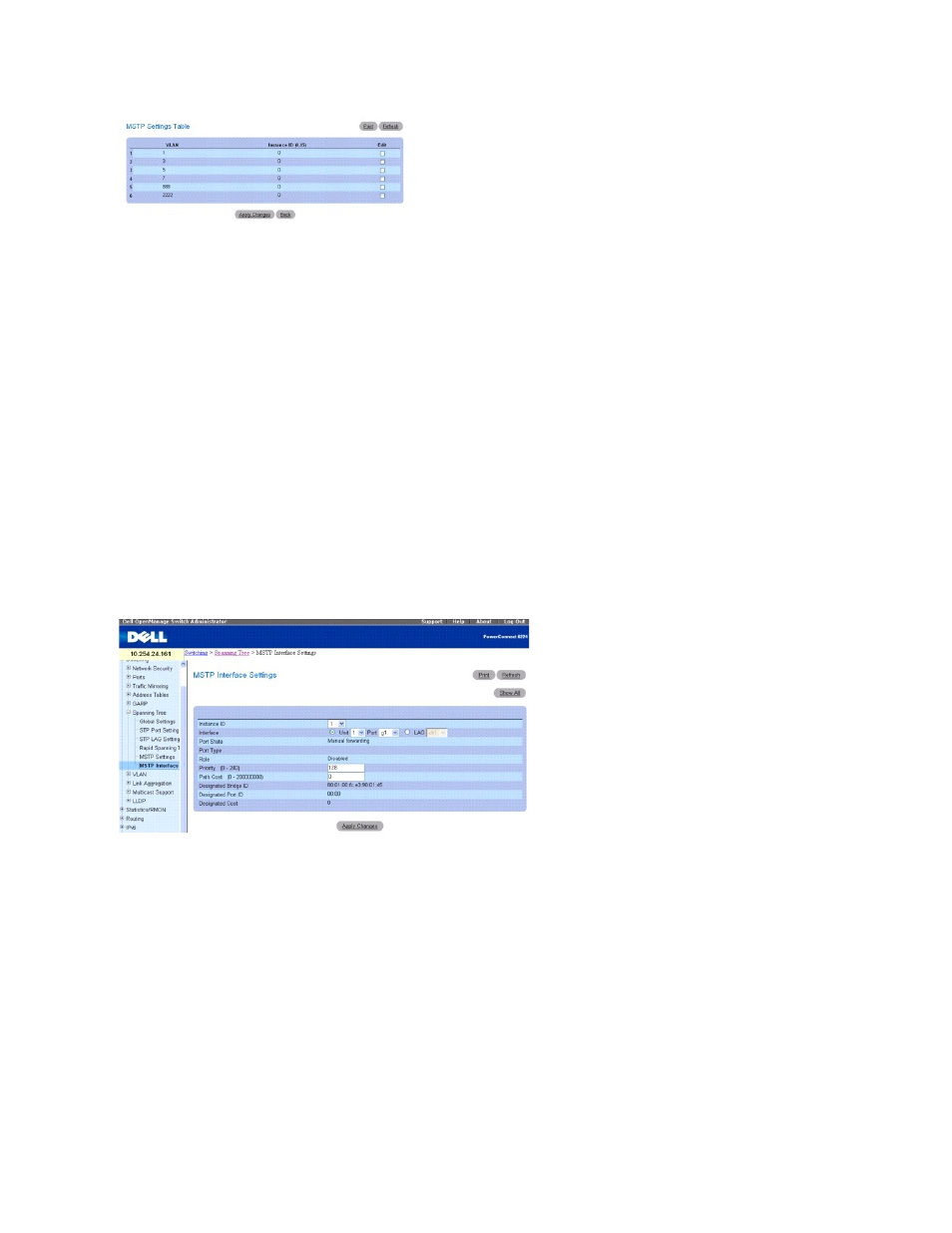

Рис . 7-47. Страница параметров интерфейса MSTP (MSTP Interface Settings)
На странице MSTP Interface Settings (Параметры интерфейса MSTP) имеются следующие поля:
Instance ID (Идентификатор экземпляра) — Выбор экземпляров MSTP, настроенных на коммутаторе. Возможные значения поля: 1-15.
Interface — Выбор устройства/порта (Unit/Port) или LAG для этого экземпляра MSTP.
Port State (Состояние порта)— Указывает, включен или выключен порт для определенного экземпляра.
Port Type (Тип порта) — Указывает, как MSTP интерпретирует порт - как двухточечное соединение или как порт, подключенный к накопителю, а
также определяет
, является ли порт внутренним по отношению к области MST или граничным. Если порт является граничным, также указывается в
каком режиме работает устройство на другом конце связи - в RSTP или STP.
Role (Роль) — Роль порта, назначенная алгоритмом STP, который предоставляет пути STP. Возможные значения поля:
Root (Корневой) — Предоставляет путь, требующий минимальных затрат для передачи пакетов на корневой коммутатор.
Designated (Назначенный) — Указывает порт или LAG, через которые назначенный коммутатор подключается к локальной сети.
Alternate (Альтернативный) — Предоставляет альтернативный путь к корневому коммутатору с данного интерфейса.
Backup (Резервный) — Предоставляет резервный путь к назначенной локальной сети. Резервные порты используются только в том случае, если
два порта подсоединены в цепь двухпунктовым соединением
. Резервные порты также встречаются, когда в локальной сети имеется два или
более соединения , подключенных к общему сегменту.
