Используйте страницу
PIM-SM Interface Summary (Сводные данные интерфейса PIM-SM) для отображения интерфейса PIM-SM и его настроек. Для
отображения этой страницы необходимо настроить протокол
PIM-SM по крайней мере для одного интерфейса данного маршрутизатора.
Чтобы открыть эту страницу
, щелкните Multicast® PIM-SM® Interface Summary на панели дерева.

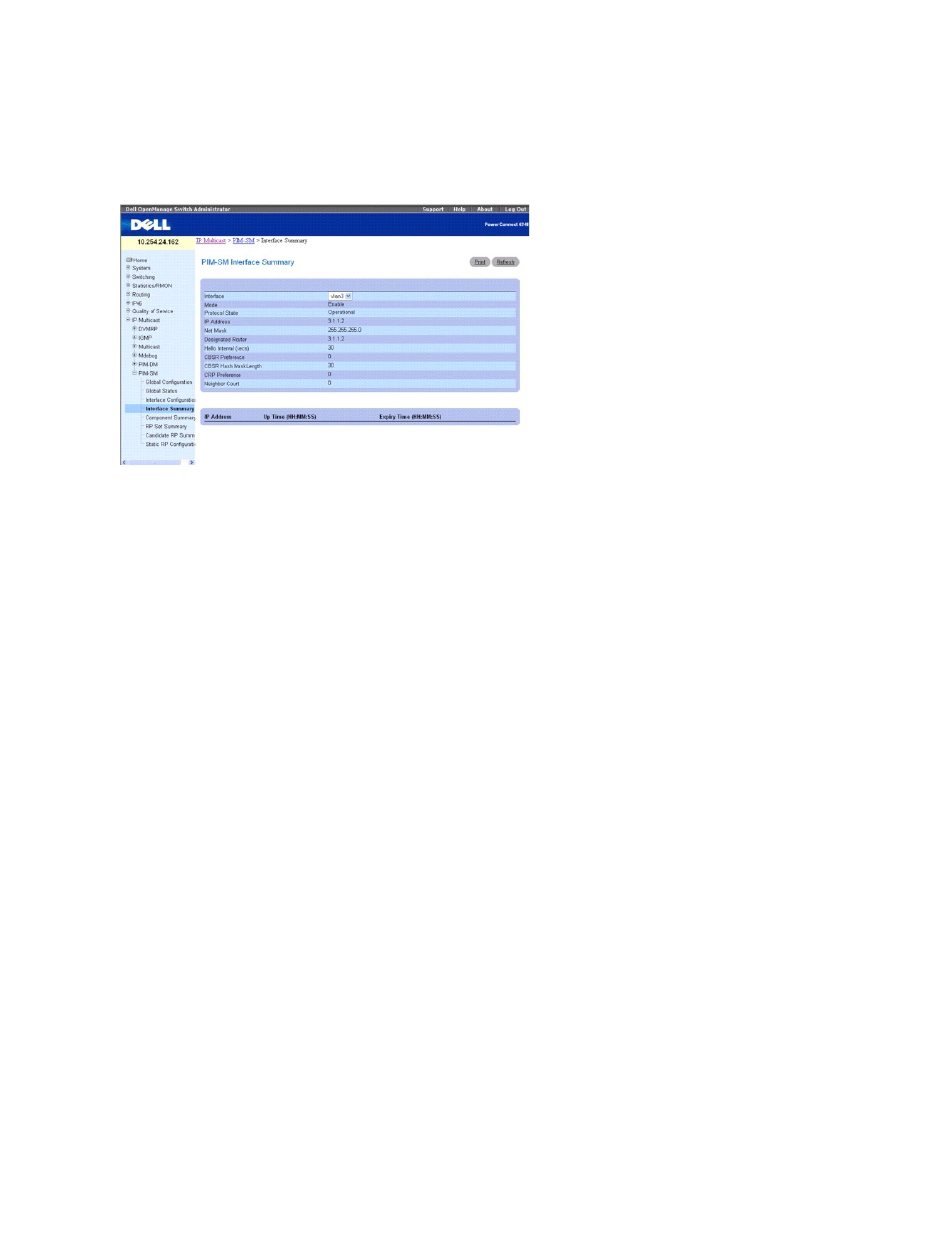

Рис. 13-29. Сводные данные интерфейса PIM-SM
На странице
PIM-SM Interface Summary (Сводные данные интерфейса PIM-SM) отображаются следующие поля.
Interface (Интерфейс) — выберите интерфейс для вывода данных.
Mode (Режим) — состояние администрирования PIM-SM в маршрутизаторе. Возможные значения: Enable (Включено) или Disable (Выключено).
Protocol State (Состояние протокола) — рабочее состояние протокола PIM-SM для выбранного интерфейса, Operational (Рабочее) или Non-operational
(Нерабочее).
IP Address (IP-адрес) — IP-адрес выбранного PIM-интерфейса.
Net Mask (Маска сети) — маска сети для IP-адреса выбранного PIM-интерфейса.
Designated Router (Выделенный маршрутизатор) — выделенный маршрутизатор на выбранном PIM-интерфейсе. Для интерфейсов «точка-точка» это
значение составляет
0.0.0.0.
Hello Interval ( Интервал сообщений Hello) — частота, с которой передаются сообщения Hello протокола PIM на выбранном интерфейсе.
CBSR Preference (Приоритет CBSR) — значение приоритета для локального интерфейса в качестве возможного маршрутизатора начальной
самозагрузки
. Значение -1 означает, что локальный интерфейс не является возможным интерфейсом начальной самозагрузки.
CBSR Hash Mask Length (Длина маски шифрования CBSR) — длина маски шифрования CBSR для уведомления в сообщениях начальной самозагрузки,
если данный интерфейс выбран в качестве маршрутизатора начальной самозагрузки
. Длина маски шифрования используется в алгоритме шифрования
при выборе «точки рандеву» для отдельной группы
.
CRP Preference (Приоритет CRP) — значение приоритета для локального интерфейса в качестве возможного маршрутизатора начальной
самозагрузки
. Значение -1 означает, что локальный интерфейс не является возможным интерфейсом начальной самозагрузки.
Neighbor Count (Количество соседей) — количество соседних PIM-узлов на выбранном интерфейсе.
IP Address (IP-адрес) — IP-адрес соседнего PIM-узла для этой записи.
Up Time (hh:mm:ss) (Время работы (ч ч:мм:сс)) — время, за которое данный PIM-узел (последний) стал соседом этого локального маршрутизатора.
Expiry Time (hh:mm:ss) (Время истечения срока (ч ч:мм:сс)) — минимальное количество времени до истечения срока хранения записи этого PIM-
соседа
.
Отображение сводных данных интерфейса
PIM-SM
1.
Откройте страницу
PIM-SM Interface Summary (Сводные данные интерфейса PIM-SM).
2.
Из раскрывающегося меню
Interface (интерфейс) выберите интерфейс, который следует отобразить.
Будут показаны данные настройки
PIM-SM для этого интерфейса.
Отображение сводных данных интерфейса
PIM-SM с помощью командной строки
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
