Инструкция по эксплуатации Dell PowerConnect M6220
Страница 241
На странице

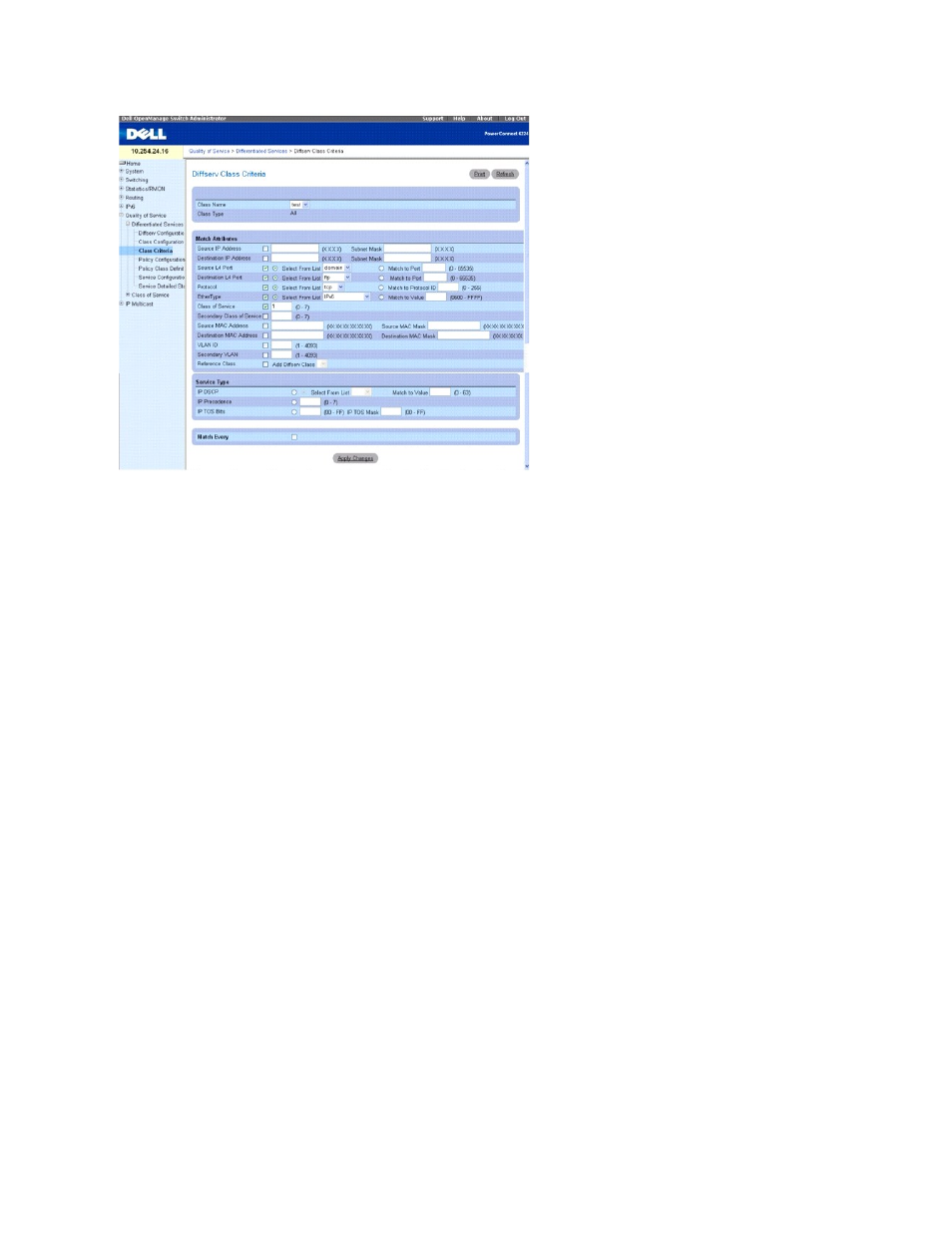

Diffserv Class Criteria (Критерии класса Diffserv) имеются следующие поля:
Class Name (Имя класса) — выбор имени класса, для которого вы устанавливаете критерии.
Class Type (Тип класса) — указывает тип класса. Единственным настраиваемым поддерживаемым типом класса является класс All.
Атрибуты сравнения
Используйте следующие поля для сопоставления пакетов классам
. Установите флажок для каждого поля, которое должно использоваться в качестве
критерия для класса
, и введите данные в соответствующее поле. Для одного класса можно задавать несколько критериев соответствия. При проверке
этих критериев используется
"логическое И".
Source IP Address — Сравнение IP-адреса порта источника с адресом в списке.
Subnet Mask (Маска подсети). Маска подсети IP-адреса источника. Это поле является обязательным, если поле Source IP Address (IP-адрес
источника
) отмечено флажком.
Destination IP Address — Сравнение IP-адреса порта-приемника с адресом из списка.
Subnet Mask (Маска подсети). Маска подсети IP-адреса назначения. Это поле является обязательным, если поле Destination IP Address (IP-адрес
приемника
) отмечено флажком.
Source L4 Port — Сравнение порта TCP/UDP источника с портом в списке. Выберите один из возможных вариантов:
Select From List (Выбрать из списка) — нажмите для выбора одного из перечисленных здесь хорошо известных портов источника, с которым
будут сравниваться пакеты
.
Match to Port (Сравнить с портом) — нажмите, чтобы добавить определенный пользователем идентификатор порта, с которым будут
сравниваться пакеты
.
Destination L4 Port — Сравнение TCP/UDP порта-приемника пакета с портом из списка. Выберите один из возможных вариантов:
Select From List (Выбрать из списка) — выберите из списка хорошо известных портов назначения порт, с которым будут сравниваться пакеты.
Match to Port (Сравнить с портом) — нажмите, чтобы добавить определенный пользователем идентификатор порта, с которым будут
сравниваться пакеты
.
Protocol — Проверка соответствия протокола пакета протоколу из списка. Выберите один из возможных вариантов:
Select from List (Выбрать из списка) — выберите протокол из раскрывающегося списка протоколов.
Match to Protocol ID (Сравнить с идентификатором протокола) — введите идентификатор протокола, с которым будут сравниваться пакеты.
EtherType — требует кадры Ethertype для сравнения с указанным здесь Ethertype. Выберите один из возможных вариантов:
Select from List (Выбрать из списка) — выберите Ethertype из раскрывающегося списка.
Match to Port (Сравнить с портом) — введите идентификатор Ethertype, с которым будут сравниваться пакеты.
Class of Service (CoS) (Класс обслуживания) — требует CoS входящих пакетов для сравнения с указанным здесь CoS.
Source MAC Address (MAC-адрес источника) — Требует MAC-адрес источника пакетов для входящих пакетов для сравнения с указанным здесь адресом.
