Используйте страницу Interface Queue Configuration (Конфигурация очереди интерфейса), чтобы с помощью настройки исходящих очередей
коммутатора определить , какие операции выполняет каждая конкретная очередь. Настраиваемые пользователем параметры управляют величиной
полосы пропускания , используемой очередью, глубиной очереди в периоды перегрузки и планированием передачи пакетов из всех очередей в порт.
Для каждого порта задана своя собственная конфигурация CoS, связанная с очередями.
Процесс настройки упрощается тем , что каждый параметр очереди CoS может быть настроен глобально или для отдельного порта. Глобальное
изменение конфигурации применяется автоматически ко всем портам в системе .
Чтобы отобразить страницу Interface Queue Configuration (Конфигурация очереди интерфейса), щелкните Quality of Service® Class of Service®
Interface Queue Configuration в древовидном просмотре.

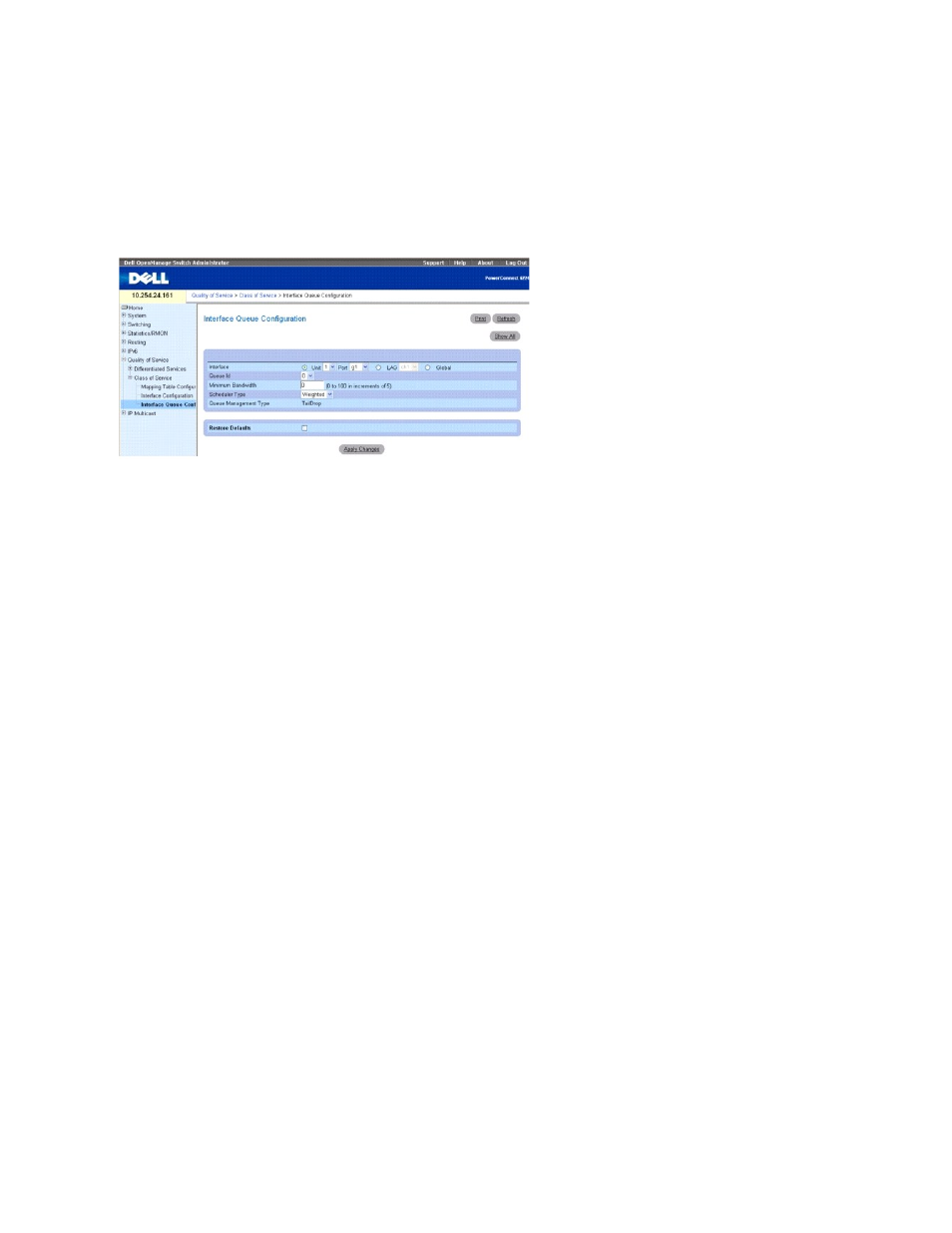

Рисунок 12-19. Конфигурация очереди интерфейса
На странице Interface Queue Configuration (Конфигурация очереди интерфейса) имеются следующие поля:
Interface (Интерфейс) — задает настраиваемый интерфейс (Unit (Устройство)/Port(Порт), LAG или Global).
Queue ID (Идентификатор очереди) — позволяет выбрать из раскрывающегося меню настраиваемую очередь.
Minimum Bandwidth (Минимальная полоса пропускания) — позволяет выбрать процентное значение максимальной согласованной полосы пропускания
для порта
. Можно задавать значения в диапазоне от 0 до 100 с шагом 5.
Scheduler Type (Тип планировщика задач) — позволяет выбрать из раскрывающегося меню тип обработки очереди. Можно выбрать значения
Weighted (Взвешенный) и Strict (Строгий). Определение параметров отдельно для каждой очереди позволяет пользователю получать желаемые
характеристики обслуживания для различных типов трафика
.
Weighted (Взвешенный) — взвешенный циклический порядок задает определенный вес каждой очереди. Задано по умолчанию.
Strict (Строгий) — при строгом типе первым в очереди обслуживается трафик с наивысшим приоритетом
Queue Management Type (Тип управления очередью) — отображает тип управления пакетами, используемый для всех пакетов, которым является
Taildrop. В периоды отсутствия перегрузки в очереди сохраняются все пакеты. В момент перегрузки удаляются все дополнительные пакеты.
Настройка очереди интерфейса
1. Откройте страницу Interface Queue Configuration (Конфигурация очереди интерфейса).
2. В раскрывающихся меню Unit (Устройство) и Port (Порт) раздела Interface (Интерфейс) выберите порт, к которому будут применены изменения.
3. Используйте оставшиеся поля , чтобы настроить очередь и ее параметры для этого порта.
4. Нажмите кнопку Apply Changes (Применить изменения).
Очередь будет настроена , а устройство обновлено.
Отображение параметров очереди интерфейса
1. Откройте страницу Interface Queue Configuration (Конфигурация очереди интерфейса).
2. Нажмите кнопку Show All (Показать все).
Откроется страница Interface Queue Status (Статус очереди интерфейса).
3. Выберите Unit / Port, LAG или Global.
Рисунок 12-20. Статус очереди интерфейса
