LAG, чтобы указать тип интерфейса, и затем выберите для настройки устройство/порт (Unit/Port) или группу LAG из раскрывающегося меню.
State — Показывает состояние протокола STP для порта.
Role — Показывает роль STP для порта в топологии STP.
Mode — Показывает административный режим и указывает, включен или отключен этот режим.
Fast Link Operational Status (Рабочее состояние Fast Link) — Указывает, включена или нет функция быстрой связи для порта или LAG. Если для порта
включен режим быстрой связи
, то порт автоматически переводится в состояние пересылки (Forwarding State). Этот параметр можно изменить на
странице " STP Port Settings " или " STP LAG Settings ".
Point-to-Point Operational Status – Рабочее состояние соединения "точка-точка".
Чтобы установить связь по каналу "точка-точка", исходный протокол двухточечного соединения (PPP) сначала отправляет пакеты протокола контроля
соединения (LCP), чтобы настроить и выполнить тест канала передачи данных. После того, как связь установлена, а дополнительные функции
настроены по протоколу LCP, исходный протокол двухточечного соединения (PPP) отправляет пакеты на протоколы контроля сети (NCP), чтобы
выбрать и настроить один или несколько протоколов сетевого уровня . После того, как все выбранные протоколы сетевого уровня настроены, по связи
можно пересылать пакеты со всех протоколов NLP. Связь сохраняет конфигурацию коммуникации до тех пор, пока определенные пакеты протоколов
LCP или NCP не закроют ее, или пока не произойдет какое-либо внешнее событие. Это действительный тип связи для порта коммутатора.
Отображение Таблицы Rapid Spanning Tree (RSTP)
1. Откройте страницу Rapid Spanning Tree (RSTP).
2. Нажмите кнопку Show All (Показать все).
Откроется страница Rapid Spanning Tree Table.

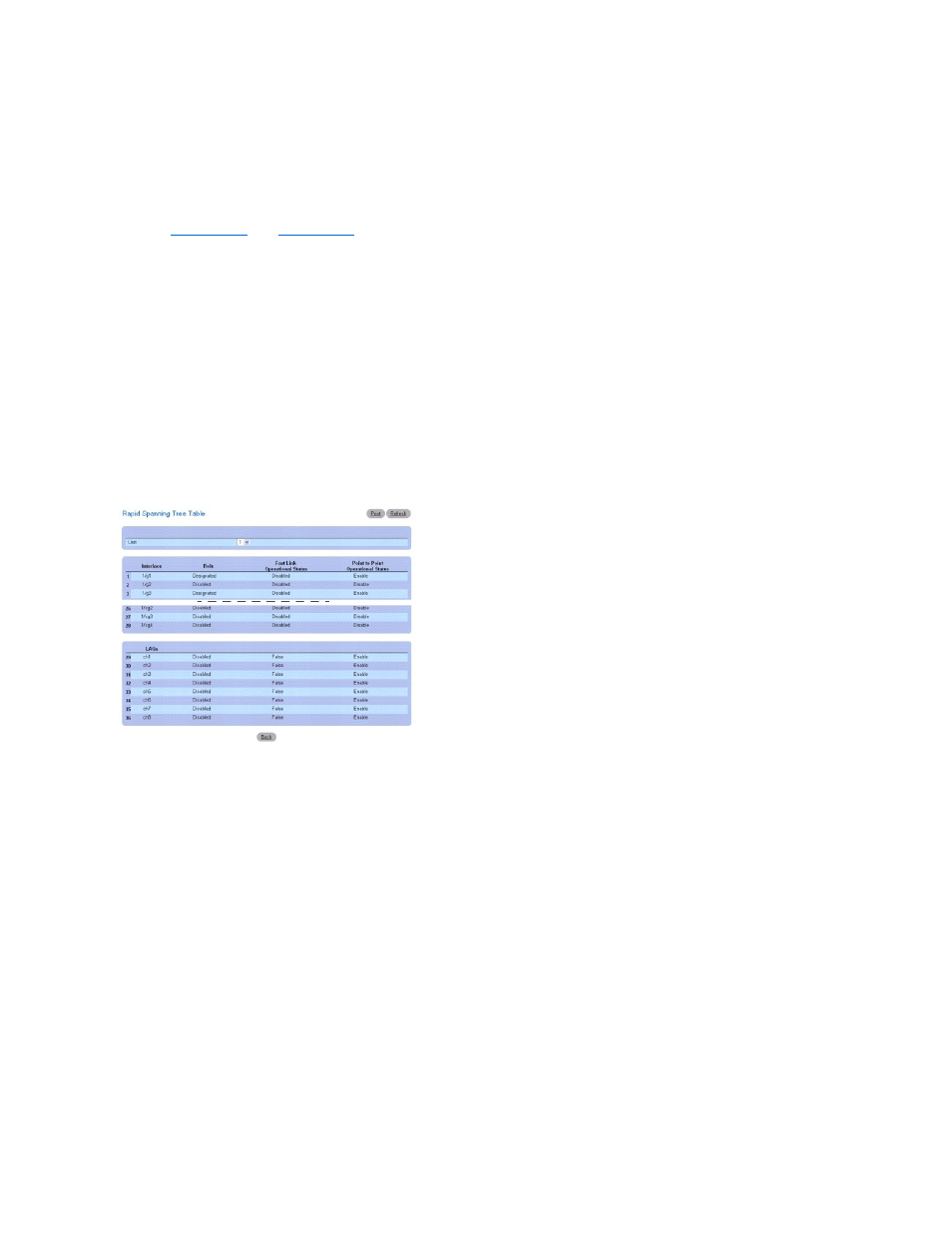

Рис . 7-44. Таблица Rapid Spanning Tree
3. Используйте раскрывающееся меню Unit (Устройство), чтобы просмотреть таблицу Rapid Spanning Tree Table для других устройств в стеке, если
они существуют .
Определение параметров протокола RSTP с помощью команд консоли
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки ):
l Spanning Tree Commands (Команды STP)
MSTP Settings (Параметры MSTP)
Протокол MST (Multiple Spanning Tree Protocol) поддерживает несколько экземпляров протокола STP для эффективной отправки трафика VLAN по
разным интерфейсам . MSTP совместим как с RSTP так и с STP; мост MSTP можно настроить как мост RSTP или как мост STP.
Чтобы открыть страницу MSTP Settings, последовательно выберите пункты Switching® Spanning Tree® MSTP Settings в панели дерева.
Рис . 7-45. Страница параметров MSTP (MSTP Settings)
