Dell PowerConnect M6220 - Инструкция (Страница 181)

страницу , нажмите на панели дерева Routing® Router . С данной страницы меню можно перейти на следующие страницы:
l Route Table (Таблица маршрутов)
l Best Routes Table (Таблица лучших маршрутов)
l Route Entry Configuration (Конфигурация записи маршрута)
l Configured Routes (Конфигурированные маршруты)
l Route Preferences Configuration (Конфигурация привилегий маршрута)
Route Table (Таблица маршрутов)
Используйте страницу Route Table для показа конфигурации таблицы маршрутов.
Чтобы открыть страницу , нажмите на панели дерева Routing® Router® Route Table.

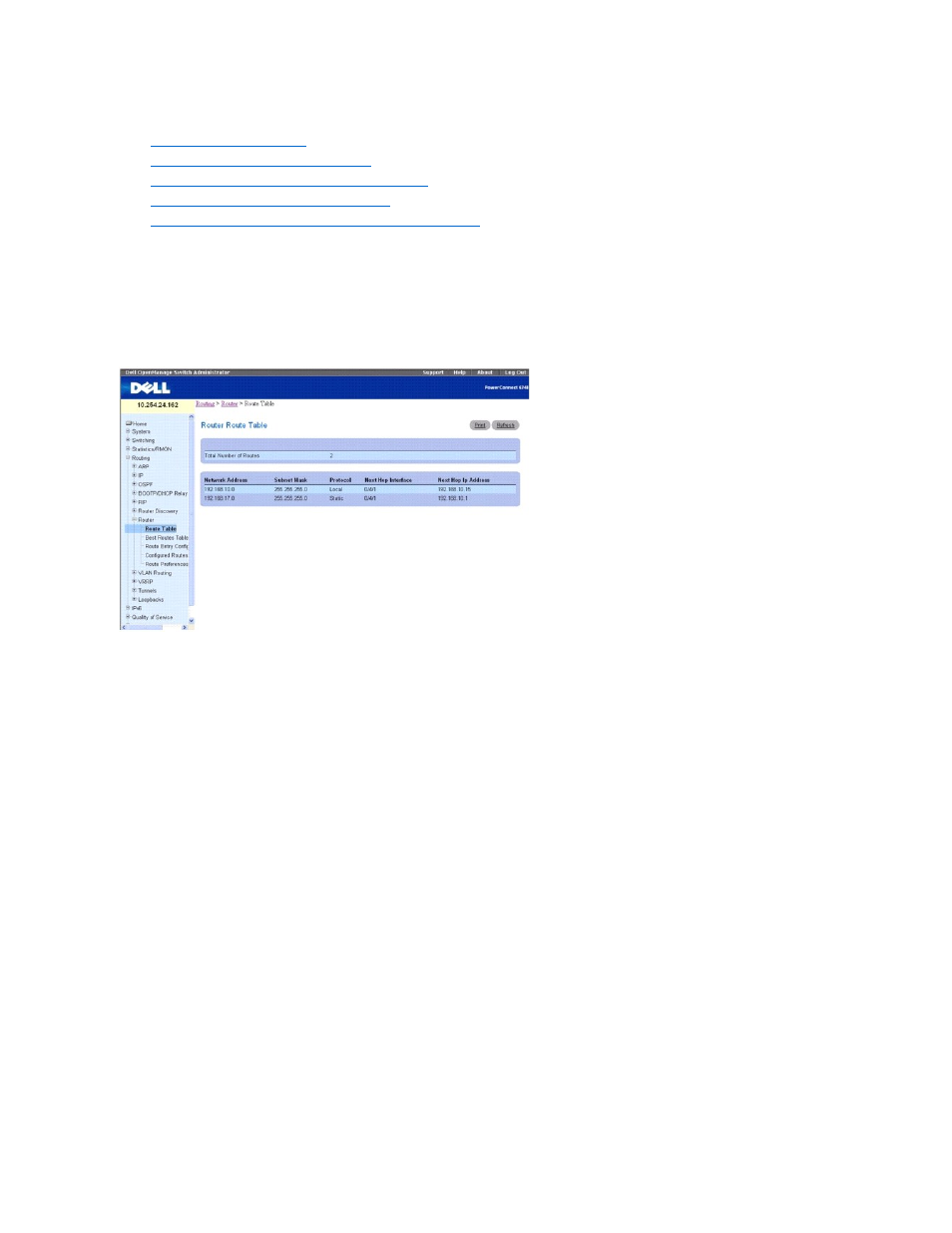

Рис . 10-30. Route Table (Таблица маршрутов)
На странице Router Route Table (таблица маршрутов маршрутизаторов) содержатся следующие поля:
Total Number of Routes (Общее число маршрутов) — общее число маршрутов в таблице маршрутов.
Network Address (Адрес сети) — IP-префикс маршрута для приемника.
Subnet Mask (Маска подсети) - также использующаяся как маска подсети/сети. Она указывает часть IP-адреса интерфейса, которая идентифицирует
подключенную сеть
.
Protocol (Протокол) – это поле сообщает, какой протокол создал указанный маршрут. Возможен один из следующих вариантов:
l Local
l Static
l Default
l OSPF Intra
l OSPF Inter
l OSPF Type-1
l OSPF Type-2
l RIP
Next Hop Interface (Интерфейс следующего шага) — исходящий интерфейс маршрутизатора, который должен использоваться при пересылке трафика
в приемник
.
Next Hop IP Address (IP-адрес следующего шага) — исходящий IP-адрес маршрутизатора, который должен использоваться при пересылке трафика в
следующий маршрутизатор
(если он имеется) по пути к приемнику. Следующий маршрутизатор - это всегда один из смежных соседей или IP-адрес
локального интерфейса для прямо подключенной сети .
Вывод таблицы маршрутов с помощью команд консоли
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l IP Routing Commands (Команды маршрутизации IP)
