стек содержит шесть коммутаторов PowerConnect M6220, подключенных через стековые порты. Первый стековый порт на каждом M6220
физически подключен ко второму стековому порту на следующем
M6220 при помощи стекового кабеля. Первый стековый порт на шестом коммутаторе
подключен ко второму стековому порту на первом коммутаторе
.
Ведение в стеке резервного устройства
Функция ведения стека поддерживает
"резервное" или запасное устройство, которые берут на себя роль главного устройства, если главное
устройство в стеке выходит из строя
. Как только в стеке обнаруживается выход из строя главного устройства, резервное устройство инициализирует
панель управления и включает все остальные устройства в стеке с текущей конфигурацией
. Резервное устройство сохраняет синхронизированную
копию выполняющейся конфигурации для стека
. Во время переключения все порты отключаются и включаются для предотвращения возможных
циклов и вывода программных приложений нового главного устройства в согласованное состояние
.
Резервное устройство предварительно настраивается в стеке
, однако можно использовать интерфейс командной строки для выбора другого члена
стека в качестве резервного
. Дополнительную информацию см. в CLI Reference Guide (Справочное руководство по режиму командной строки).
Описание индикаторов
На передней панели расположены светодиодные
индикаторы, отображающие состояние соединений для встроенных портов на 1Гб и состояние
системы
.

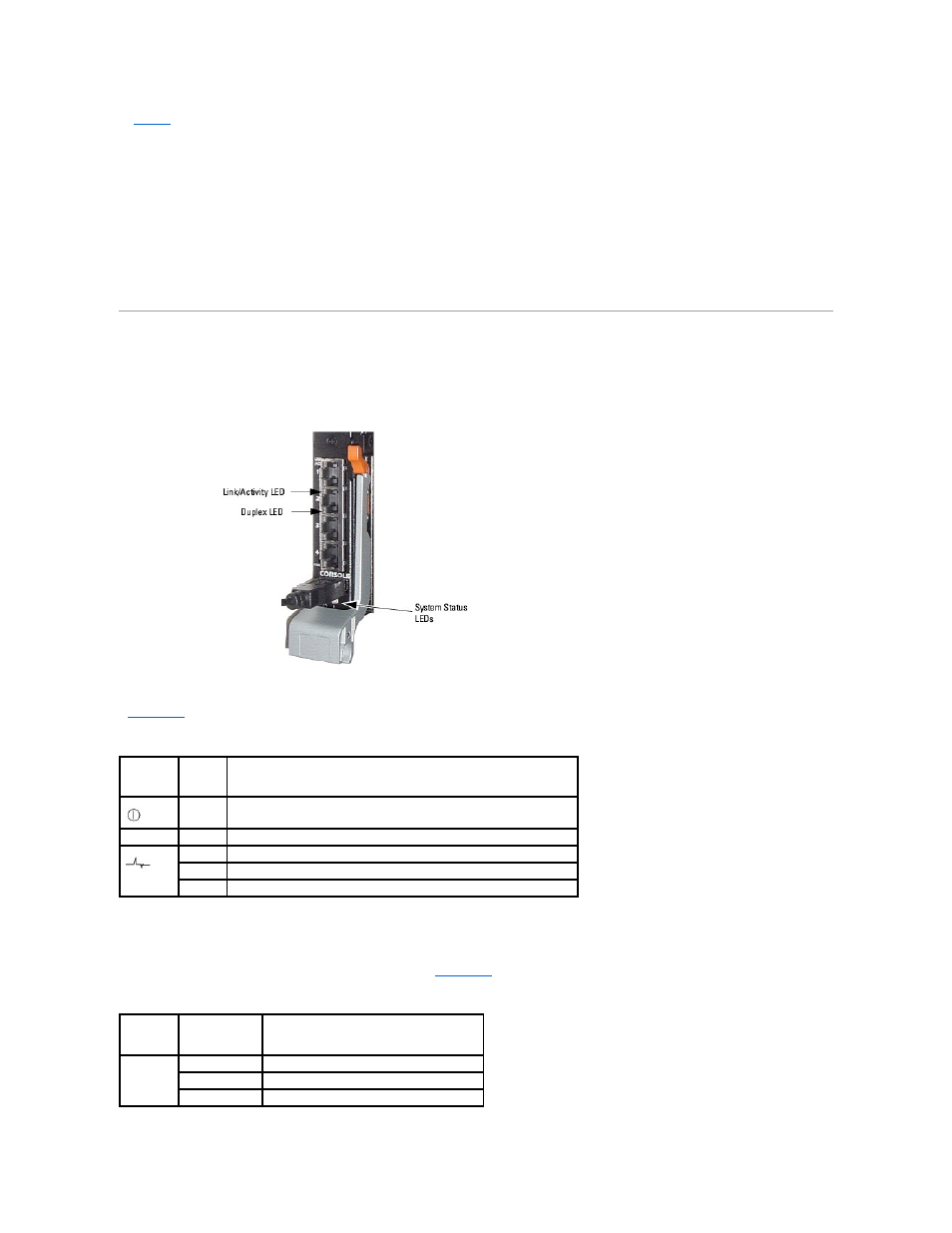

Рисунок
2-3. Индикаторы на передней панели
В
приведено описание индикаторов состояния.
Таблица
2-1. Назначение индикаторов состояния M6220
Индикаторы портов модуля
XFP
Разъемы
XFP находятся на модуле XFP, если он вставлен в M6220. В
приведено описание индикаторов портов XFP.
Таблица
2-2. Назначение индикаторов портов XFP
Индикатор
Цвет
Определение
Зеленый
Электропитание подается на модуль M6220
Не горит
На модуль M6220 электропитание не подается.
Синий
Коммутатор в настоящее время является главным коммутатором стека
.
Не горит
Коммутатор в настоящее время не является главным коммутатором стека.
Желтый
Произошла ошибка
Индикатор
Цвет
Определение
XFP
Зеленый
Порт подключен
.
Зеленый
, мигает Порт передает или получает данные по сети.
Не горит
Порт в данный момент не подключен
.
