По умолчанию для поставляемого с завода коммутатора задан IP-адрес 192.168.2.1 и маска сети 255.255.255.0. По умолчанию идентификатор
виртуальной сети управления VLAN ID=1. Первый запуск должен осуществляться через последовательный интерфейс, поскольку без использования IP-
адреса невозможно получить доступ к другим интерфейсам управления .
Ниже описываются действия , выполняемые мастером при настройке коммутатора.
l Создает начальную привилегированную учетную запись пользователя с действительным паролем. Во время настройки мастер
настраивает одну привилегированную учетную запись . Начальная учетная запись получает высший уровень привилегий (уровень 15).
l Позволяет осуществлять вход в режим командной строки и получать доступ по протоколу HTTP/HTTPS только с помощью локальной
проверки подлинности . Позже можно вернуться и настроить Radius или TACACS+.
l Устанавливает IP-адрес для виртуальной локальной сети управления.
l Устанавливает строку SNMP-сообщества для использования диспетчером SNMP по заданному IP-адресу. Если управление SNMP не
используется для данного коммутатора , можно пропустить это действие. Если такая настройка сделана, то для интерфейса управления
SNMP устанавливается наивысший уровень доступа. Изначально активирован только SNMPv1/2c. SNMPv3 отключен до тех пор, пока вы не
вернетесь к настройкам безопасности доступа для
SNMPv3 (например, идентификатор ядра, просмотр и т. д.). Строка SNMP-сообщества
может содержать пробелы . При работе с мастером требуется использовать кавычки при вводе пробелов в строку сообщества. Хотя
использовать пробелы в строке сообщества разрешено , их использование не рекомендуется. Строка сообщества по умолчанию не
содержит пробелов .
l Позволяет указать IP-адрес сервера управления или разрешить доступ по протоколу SNMP со всех IP-адресов.
l Устанавливает IP-адрес шлюза по умолчанию.
Если при первоначальном включении мастер не активирован , сеанс автоматически будет осуществляться в режиме командной строки. Мастер
установки продолжает появляться каждый раз при входе в систему до тех пор , пока конфигурация не будет сохранена. После сохранения
конфигурации функция мастера появится снова только при сбросе параметров коммутатора до заводской настройки .
Поскольку коммутатор может быть включен в сети без последовательного подключения , т о, если коммутатор не настроен, при загрузке он в течение
60 секунд ожидает ответа на запрос на настройку. Если ответа не последовало, коммутатор продолжает работу в обычном режиме со стандартными
заводскими настройками
. В следующий раз при загрузке системы можно снова запустить мастер настройки.
Функциональная схема

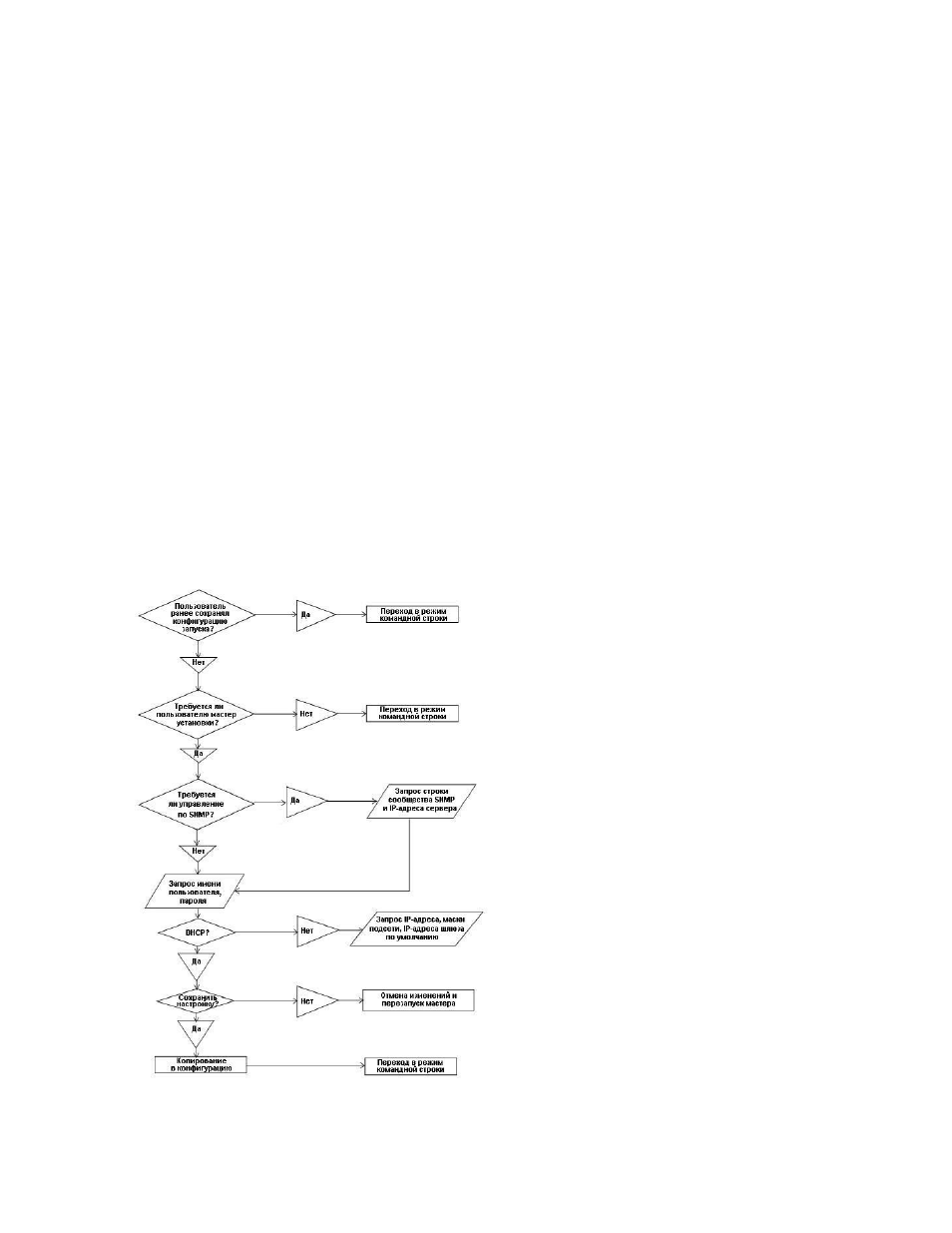

На представленной ниже функциональной схеме показывается последовательность операций мастера быстрой настройки .
Рис . 5-2. Последовательность операций мастера настройки
