Изменение сеанса дублирования портов
1.
Откройте страницу
Port Mirroring (Дублирование портов).
2.
Внесите изменения в соответствующие поля
.
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Поля сеанса дублирования портов будут изменены
, а устройство обновится.
Удаление сеанса дублирования портов
1.
Откройте страницу
Port Mirroring (Дублирование портов).
2.
Установите флажок
Remove (Удалить).
3.
Нажмите кнопку
Apply Changes (Применить изменения).
Сеанс дублирования портов будет удален
, а устройство обновлено.
Настройка сеанса с зеркалированием портов с помощью команд консоли
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки
):
l
Команды контроля над портом
Flow Based Mirroring (дублирование на основе потоков)
Функция дублирования на основе потоков является производной компонента
Diffserv в QoS. В QoS пользователь создает классы трафика для
определения критериев соответствия и затем политики
, определяющие действие с выбранным классом трафика.
Дублирование на основе потоков позволяет пользователю копировать определенные типы трафика на отдельный порт
-приемник. Это дает больше
гибкости
, так как вместо дублирования всего входящего или исходящего трафика на некоторый порт коммутатор может дублировать отдельное
подмножество трафика
. Коммутатор может дублировать потоки на основе информации Уровня 2, Уровня 3 и Уровня 4.
Используйте страницу
Flow Based Mirroring (дублирование на основе потоков), чтобы указать порты дублирования на основе потоков.
Чтобы открыть страницу
Flow Based Mirroring , последовательно выберите пункты Switching® Traffic Mirroring® Flow Based Mirroring в панели
дерева
.

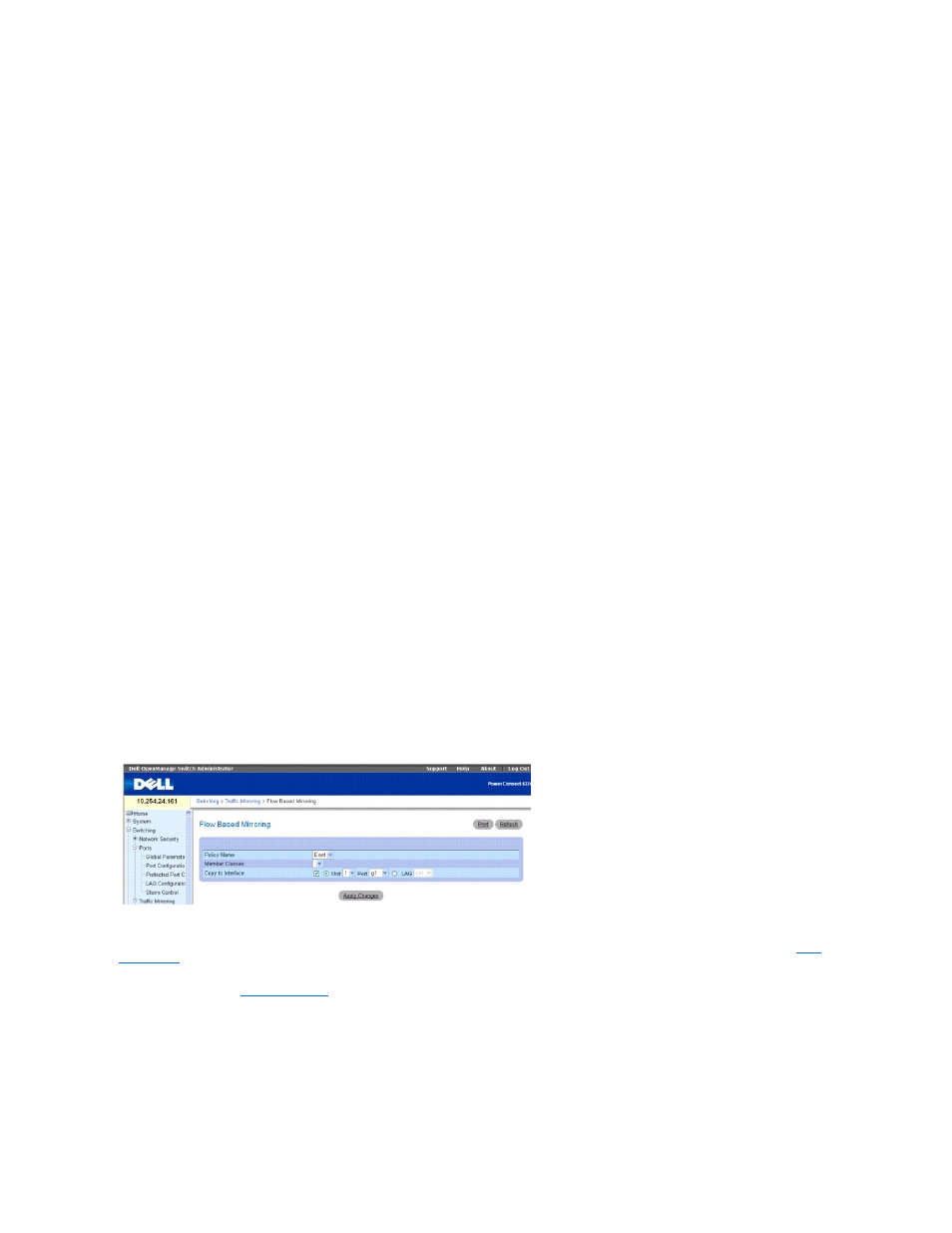

Рис
. 7-31. Страница Flow Based Mirroring (дублирование на основе потоков)
На странице
Flow Based Mirroring имеются следующие поля:
Policy Name — Указывает политику, связанную с некоторым классом трафика. Имя политики определяется в помощью Diffserv на веб-странице "
Policy
Configuration
" (Настройка политики).
Member Classes (дочерние классы) — Выбор класса трафика, ассоциированного с данной политикой. Дочерний класс определяется в помощью
Diffserv на веб-странице "
Class Configuration
" (Настройка класса).
Copy to Interface — Если флажок установлен, эта функция позволяет копировать пакеты на устройство/порт или LAG.
Копирование дубля на порт
-приемник
1.
Откройте страницу
Flow Based Mirroring (Дублирование на основе потоков) .
