Информация о кабелях и портах
Руководство по эксплуатации коммутаторов серии Dell™ PowerConnect™ M6220
Интерфейс Ethernet 10/100/1000
Сдвоенный интерфейс разъемов 10 Гбит
Подключение через последовательный кабель
Подключение к источнику электропитания
В этом разделе представлена информация о физических интерфейсах коммутатора и о кабельных соединениях
.
Станции подсоединяются к портам коммутатора через порты физического интерфейса на передней панели . Для каждой станции устанавливается
соответствующий режим (дуплекс/полудуплекс, автоматический).
Интерфейс Ethernet 10/100/1000
Порты комммутатора могут подключаться к станциям , оборудованным разъемами RJ-45 Ethernet, с помощью кабелей прямого подключения.
Передающие устройства для соединения друг с другом используют перекрестные кабели . На рисунке 4-1 показан разъем RJ-45.

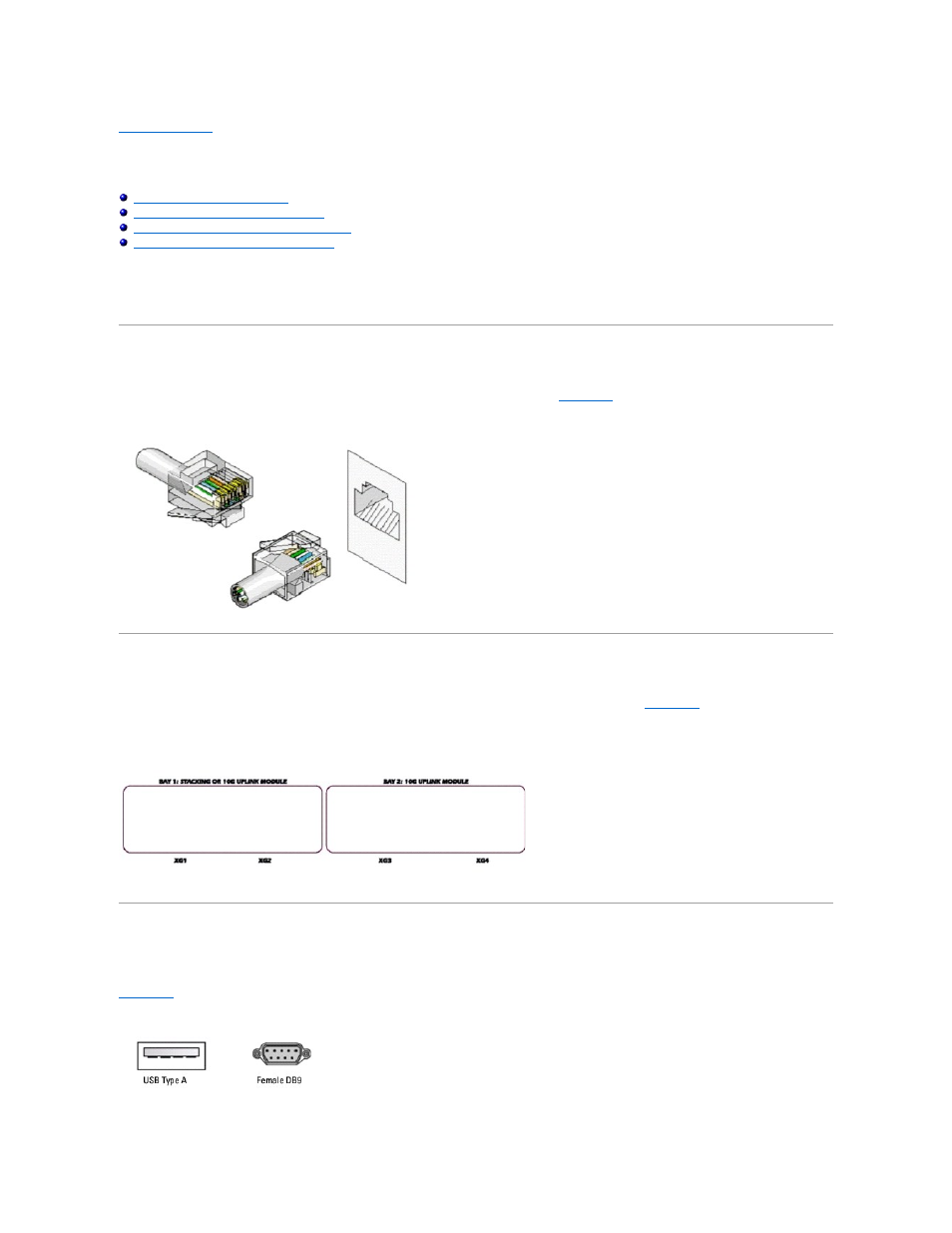

Рисунок 4-1. Разъем RJ-45
Сдвоенный интерфейс разъемов 10 Гбит
Коммутатор серии M6220 поддерживает сдвоенные интерфейсы XAUI. Эти интерфейсы могут обеспечивать скорость передачи данных 10 Гбит/с при
поддержке модуля XFP или 12 Гбит/с (только левый слот, если смотреть сзади) при поддержке модуля стэка. На рисунке 4-2 показан разъем XAUI.
Рисунок 4-2. Разъем XAUI
Подключение через последовательный кабель
Чтобы подключить коммутатор к терминалу для первоначальной установки и настройки , можно использовать последовательный кабель с разъемом USB
типа A и разъемом DB9 (для этой цели можно также подключиться к персональному компьютеру, на котором запущено приложение эмулятора
терминала ). Последовательный кабель коммутатора представляет собой перекрестный кабель с разъемом USB типа A и гнездовым разъемом DB-9 (см.
рисунок 4-3 ).
Рисунок 4-3. Последовательные разъемы
