Согласование трафика с ограничением – Инструкция по эксплуатации Dell PowerConnect M6220
Страница 246
На странице
Diffserv Policy - Packet Marking (Политика Diffserv - маркировка пакетов) имеются следующие поля:
Policy Name (Имя политики) — отображает политику, связанную с классом, являющимся ее членом.
Member Classes (Классы-члены) — показывает классы, связанные с данным именем политики.
В пакете можно отметить следующие поля
:
IP DSCP — выбирает IP DSCP для маркировки. Это значение можно выбрать из раскрывающего меню или ввести непосредственно в поле для
пользовательского значения
.
IP Precedence (Приоритет IP) — выбирает указанный номер очереди приоритета IP для маркировки.
Class of Service (Класс обслуживания) — выбирает указанный номер очереди класса обслуживания для маркировки.
Настройка маркировки пакетов для экземпляра политика
-класс
1.
Выберите
Marking (Маркировка) из раскрывающегося меню Traffic Conditioning (Согласование трафика) на странице Diffserv Policy Class
Definition (Определение класса политики Diffserv).
Откроется страница
Packet Marking (Маркировка пакетов), которая показана на
.
2.
Выберите
IP DSCP, IP Precedence (Приоритет IP) или Class of Service (Класс обслуживания) для маркировки пакетов в соответствии с данным
экземпляром политика
-класс.
3.
Выберите или введите значение для данного поля
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Экземпляр политика
-класс определен, и устройство обновлено.
Согласование трафика с ограничением
Если для параметра
Traffic Condition (Согласование трафика) выбрано значение Policing (Ограничение), открывается страница Diffserv Policy -
Policing (Политика Diffserv – ограничение).

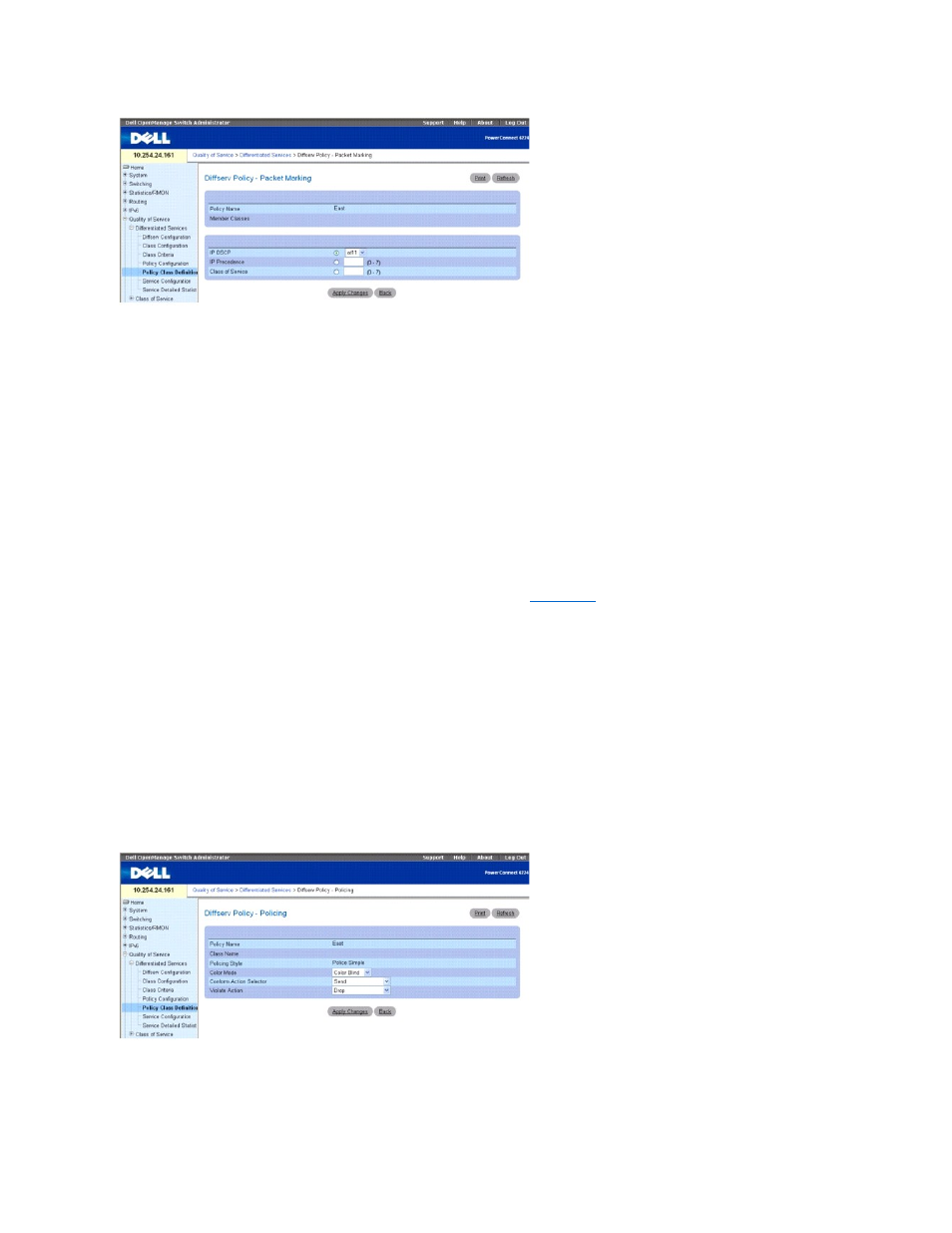

Рисунок
12-11. Policy Class Definition - Policing (Определение класса политики - ограничение)
На странице
Diffserv Policy - Policing (Политика Diffserv – ограничение) имеются следующие поля:
Policy Name (Имя политики) — отображает политику, для которой настраивается ограничение.
Class Name (Имя класса) — отображает класс, связанный с данным именем политики.
