Инструкция по эксплуатации Dell PowerConnect M6220
Страница 124
идентификатор сети
VLAN (VLAN ID), конфигурации привязки MAC-адреса к сети VLAN будут доступны всем портам коммутатора. В таблице привязки
MAC-адреса сети VLAN поддерживается не более 128 записей.
Чтобы открыть страницу
Bind MAC to VLAN , последовательно выберите пункты Switching® VLAN® Bind MAC to VLAN в панели дерева.

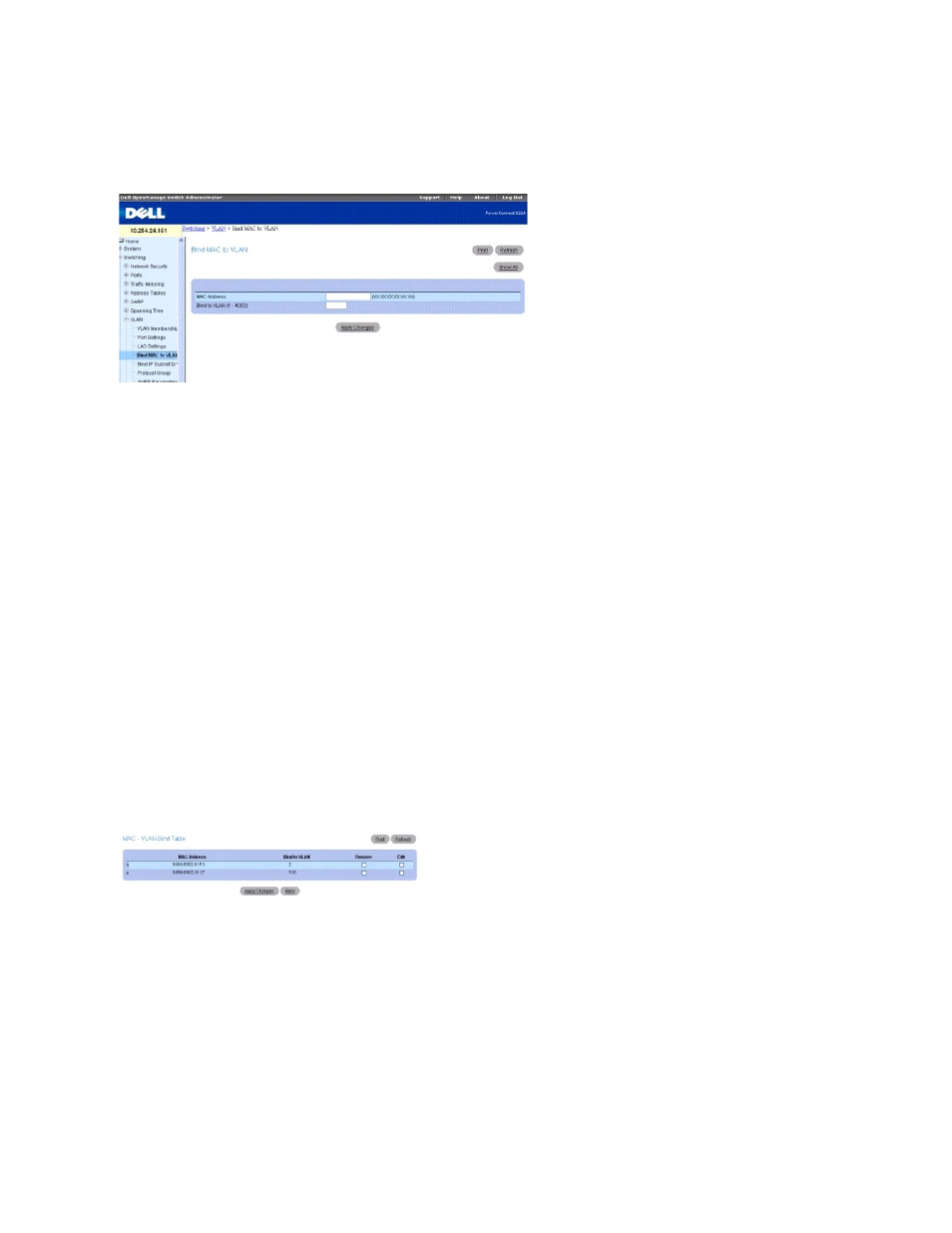

Рис
. 7-55. Страница Bind MAC to VLAN (Привязка MAC-адреса к сети VLAN)
На странице
Bind MAC to VLAN (Привязка MAC-адреса к сети VLAN) имеются следующие поля:
MAC Address (MAC-адрес). – Указывает MAC-адрес для сети VLAN.
Bind to VLAN (1-4093) (Привязка к VLAN) — Указывает сеть VLAN, к которой должен быть привязан MAC-адрес.
Назначение параметров привязки
MAC-адреса к сети VLAN
1.
Откройте страницу
Bind MAC to VLAN.
2.
Введите
MAC-адрес для привязки к сети VLAN.
3.
Введите имя сети
VLAN, к которой должен быть привязан MAC-адрес.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Будет выполнена привязка указанных
MAC-адреса и сети VLAN, а устройство будет обновлено.
Вывод таблицы
VLAN LAG
1.
Откройте страницу
Bind MAC to VLAN.
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
MAC - VLAN Bind Table.
Рис
. 7-56. Таблица MAC - VLAN Bind Table (Привязка MAC-адреса к сети VLAN)
Изменение параметров сети
VLAN для нескольких MAC-адресов
1.
Откройте страницу
Bind MAC to VLAN.
2.
Нажмите кнопку
Show All (Показать все).
Откроется таблица
MAC - VLAN Bind Table.
3.
Нажмите кнопку
Edit (изменить) для каждого MAC-адреса изменяемой сети VLAN.
4.
Внесите изменения в поля
Bind to VLAN.
