(Статического).
При выборе Static страница обновляется, и появляется новое поле, как показано на Рис 10-34 .
Default (По умолчанию) — введите адрес шлюза по умолчанию в поле Next Hop IP Address (IP-адрес следующего шага).
Static — Введите значения для Network Address (Адрес сети), Subnet Mask (Маска подсети), Next Hop IP Address (IP-адресследующего шага) и
Preference (Приоритет).

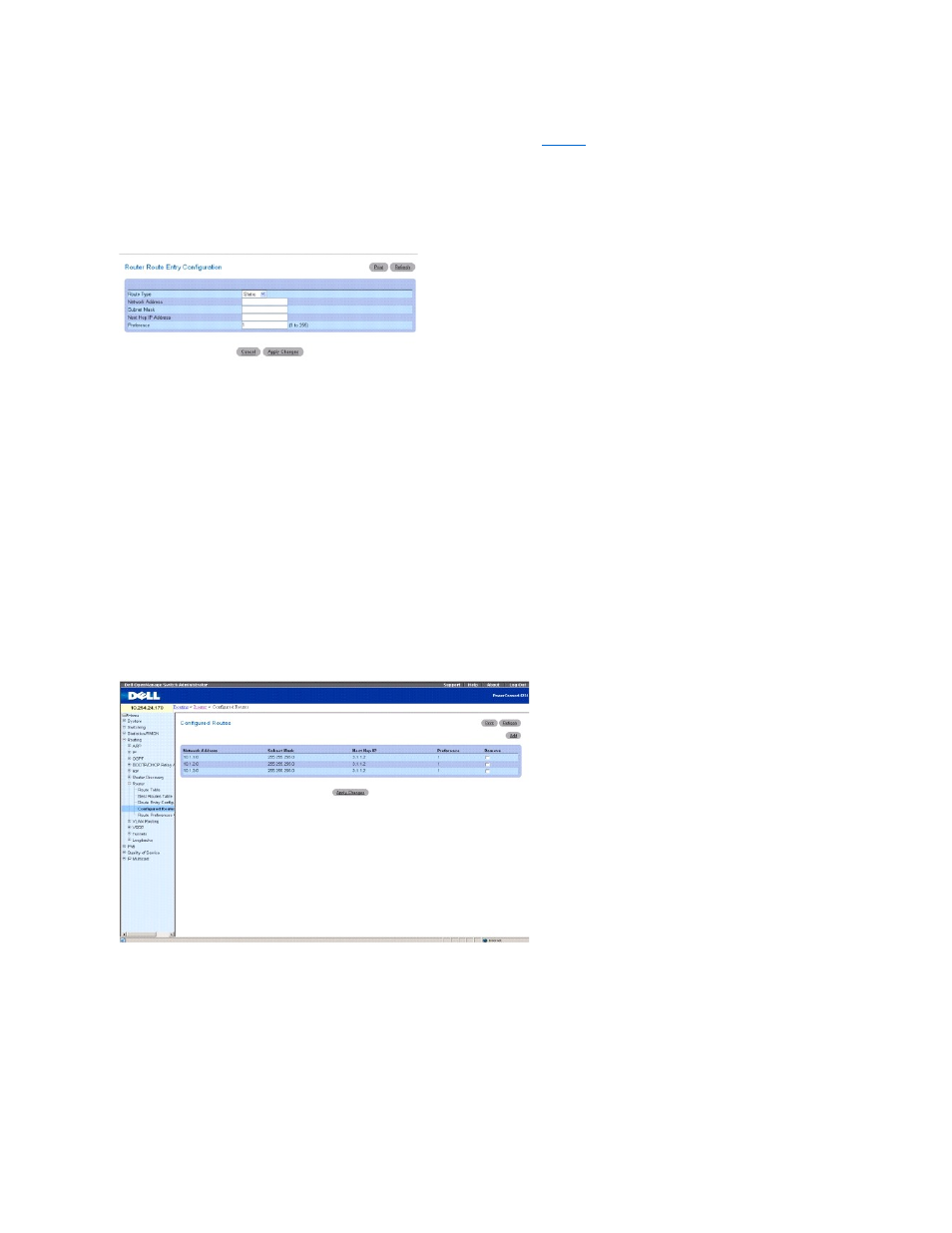

Рис . 10-34. Route Entry Configuration - Add Static Route Type (Конфигурация записи маршрута - добавить тип статического
маршрута )
4. Нажмите кнопку Apply Changes (Применить изменения).
Новый маршрут добавлен , вы перенаправляетесь на страницу Configured Routes (Конфигурированные маршруты).
Добавление Router Route с помощью команд консоли
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l IP Routing Commands (Команды маршрутизации IP)
Configured Routes (Конфигурированные маршруты)
Используйте страницу Configured Routes для показа маршрутов, которые уже настроены.
Чтобы открыть страницу , нажмите на панели дерева Routing® Router® Configured Routes .
Рис . 10-35. Configured Routes (Конфигурированные маршруты)
На странице Configured Routes (Конфигурированные маршруты) есть следующие поля:
Network Address (Адрес сети) — IP-префикс маршрута для приемника.
Subnet Mask (Маска подсети) - также использующаяся как маска подсети/сети. Она указывает часть IP-адреса интерфейса, которая идентифицирует
подключенную сеть
.
Next Hop IP (IP следующего шага) — исходящий интерфейс маршрутизатора, который должен использоваться при пересылке трафика в приемник.
Preference (Приоритет) — показывает уровни приоритета, настроенные для добавленных маршрутов.
Remove (Удалить) — этот флажок используется для удаления настроенного маршрута.
