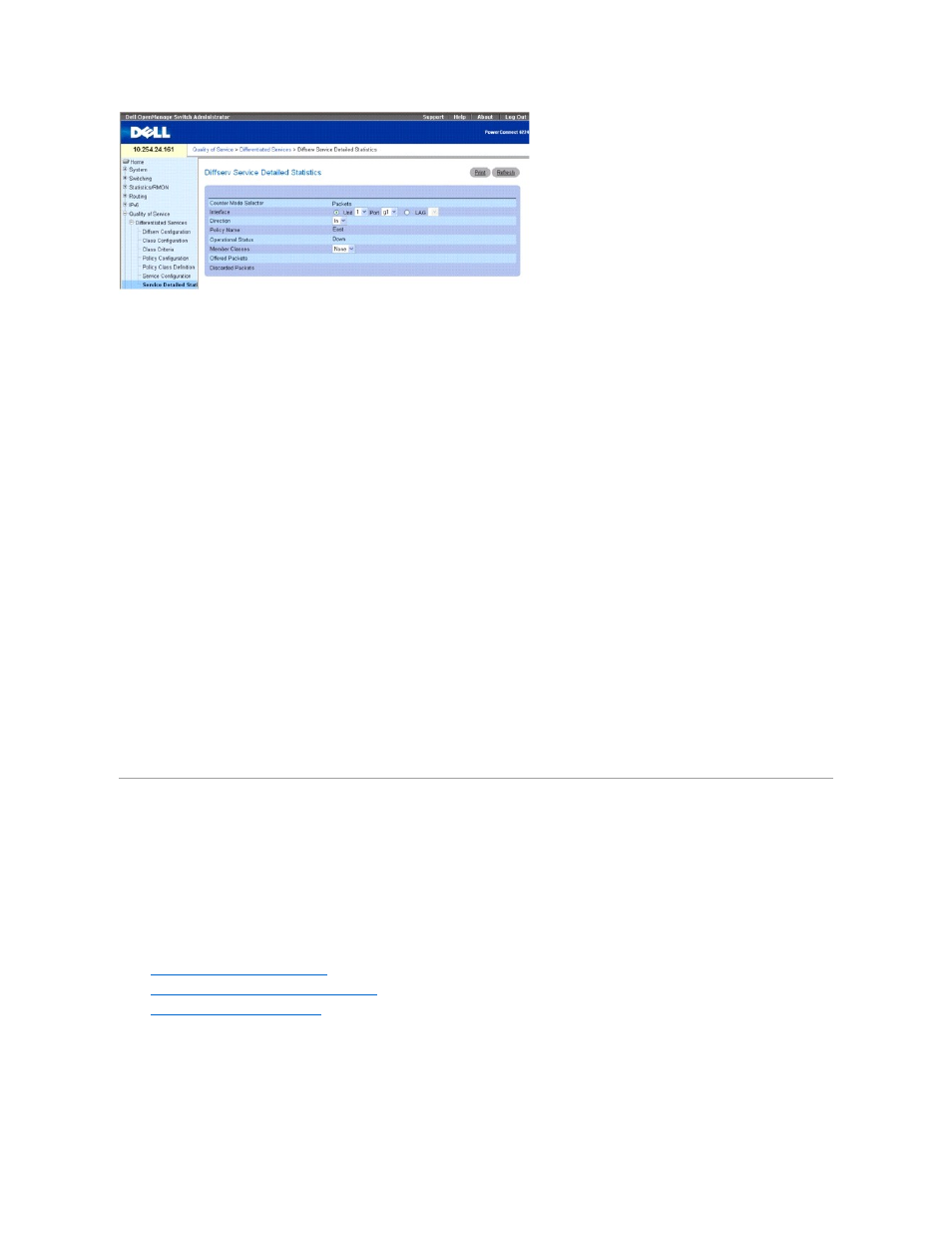

На странице Diffserv Service Detailed Statistics (Подробная статистика обслуживания Diffserv) имеются следующие поля:
Counter Mode Selector (Выбор режима счетчика) — тип отображаемой статистики. Единственным доступным типом являются Packets (Пакеты).
Interface (Интерфейс) — позволяет выбрать Unit (Устройство), Port (Порт) или группу LAG, для которых будет отображаться статистика обслуживания.
Direction (Направление) — позволяет выбрать направление пакетов, для которых будет отображаться статистика обслуживания.
Policy Name (Имя политики) — отображает политику, связанную с выбранным интерфейсом.
Operation Status (Рабочее состояние) — показывает, включена ли политика в данном интерфейсе.
Member Classes (Классы-члены) — позволяет выбрать класс, для которого будет отображаться статистика по октетам.
Offered Packets (Предложенные пакеты) — показывает, сколько пакетов соответствует политике.
Discarded Packets (Исключенные пакеты) — показывает количество пакетов, исключенных политикой.
Просмотр статистики обслуживания
1. Откройте страницу Diffserv Service Detailed Statistics (Подробная статистика обслуживания Diffserv).
2. При необходимости заполните остальные поля .
Отображается статистика по пакетам для указанного интерфейса , направления и класса.
Настройка статистики обслуживания с помощью командной строки
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l QoS Commands (Команды QoS)
Класс обслуживания
Функция класса обслуживания (CoS) для постановки пакетов в очередь позволяет осуществлять непосредственную настройку некоторых параметров
очередей коммутатора . Тем самым можно обеспечить требуемое поведение QoS для различных типов сетевого трафика, когда сложности DiffServ не
требуются . Чтобы отправить пакет в исходящую очередь соответствующего класса обслуживания с помощью таблицы отображения, используется
приоритет этого пакета . Характеристики очереди CoS, которые влияют на таблицу отображения очередей, такие как гарантированная минимальная
полоса пропускания , настройка скорости передачи и т.д., настраиваются пользователем на уровне очереди (или порта).
Поддерживается семь очередей на один порт . Несмотря на то что аппаратное обеспечение поддерживает восемь очередей, одна очередь всегда
зарезервирована для внутреннего использования подсистемой стэка .
Чтобы отобразить эту страницу , щелкните Quality of Service® Class of Service в древовидном просмотре. На странице меню Class of Service (Класс
обслуживания ) имеются ссылки на следующие функции:
l Конфигурация таблицы отображения
l Interface Configuration (настройка интерфейсов)
l Конфигурация очереди интерфейса
Конфигурация таблицы отображения
Каждому порту коммутатора может быть указано доверять одному из полей пакета (802.1p, IP Precedence (Приоритет IP) или IP DSCP) или не доверять
ни одному из параметров приоритета пакета (режим без доверия). Если для порта установлен доверительный режим, порт использует таблицу
отображения , соответствующую используемому полю. Эта таблица отображения показывает очередь CoS, в которую должен быть направлен пакет
