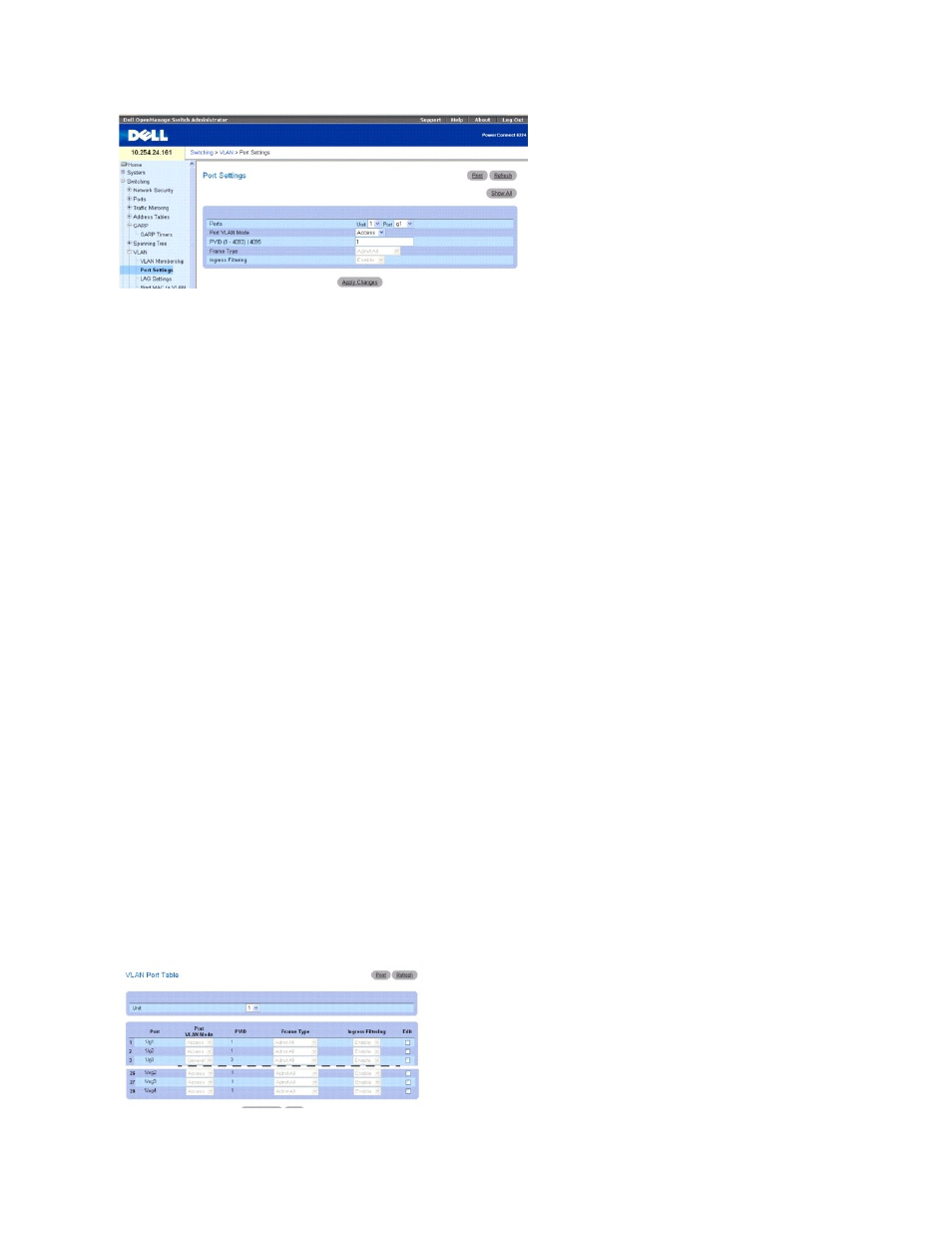

На странице
VLAN Port Settings (Параметры VLAN для порта) есть следующие поля:
Port – Указывает устройство и порт, входящие в сеть VLAN.
Port VLAN Mode – Показывает режим работы порта. Возможные значения поля:
General (Общий). – Указывает, что порт принадлежит к сетям VLAN, каждая из которых определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
Access (Доступен). – Указывает, что порт принадлежит к одной непомеченной сети VLAN. Когда порт находится в доступном режиме (Access),
типы пакетов
, поступающих на порт, не отмечаются. На доступном порту также невозможно включить/отключить фильтрацию на входе.
Trunk (Транк). – Указывает, что порт принадлежит к нескольким сетям VLAN, и все порты помечены (кроме необязательной собственной сети
VLAN).
PVID (1–4093) | 4095 — Присваивает идентификатор VLAN ID непомеченным пакетам. Возможные значения: 1-4093 или 4095.
Frame Type (Тип кадра). Указывает тип кадра, принимаемого портом. Значение по умолчанию Admit All (Разрешить все). Возможные значения поля:
Admit Tag Only (Разрешить только помеченные). – Указывает, что порт принимает только помеченные кадры.
Admit All (Разрешить все). – Указывает, что порт принимает и помеченные, и непомеченные кадры.
Ingress Filtering (Фильтрация на входе). Включение или выключение фильтрации на входе порта. При фильтрации на входе отбрасываются кадры, в
которых метка сети
VLAN не соответствует условию членства в сети VLAN.
Назначение параметров порта
1.
Откройте страницу
VLAN Port Settings (Параметры VLAN для порта).
2.
Укажите порт
, для которого необходимо назначить параметры, выбрав Unit (устройство) и Port (порт) из раскрывающихся меню.
3.
Заполните остальные поля на странице
.
4.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры
VLAN для порта будут определены, а устройство обновлено.
Вывод таблицы портов
VLAN
1.
Откройте страницу
VLAN Port Settings (Параметры порта сети VLAN).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
VLAN Port Table (Таблица портов VLAN).
Рис
. 7-52. Таблица VLAN Port Table (Таблица портов сети VLAN)
