База данных состояний связей
Используйте страницу
OSPF Link State Database для отображения информации о состоянии связей OSPF.
Чтобы открыть страницу
, нажмите на панели дерева Routing® OSPF® Link State Configuration.
Рис

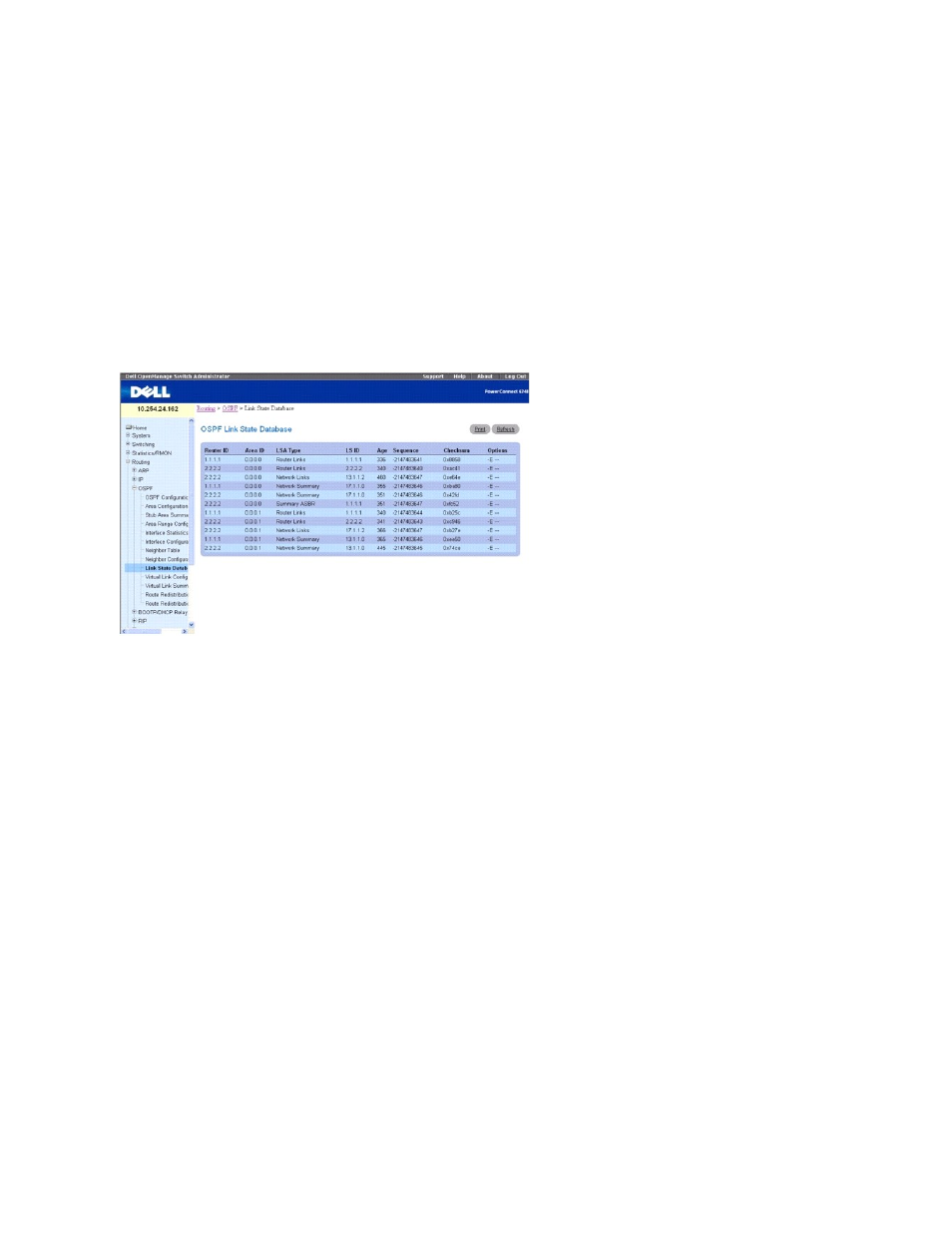

. 10-14. OSPF Link State Database (База данных состояний связей OSPF)
На странице
OSPF Link State Database (База данных состояний связей OSPF) есть следующие поля:
Router ID (Идентификатор маршрутизатора) — 32-разрядное целое в точечном десятичном формате, которое уникальным образом идентифицирует
маршрутизатор в пределах автономной системы
. Идентификатор маршрутизатора задается на странице настройки IP. Если вы хотите изменить
идентификатор маршрутизатора
, сначала отключите OSPF. После установки нового идентификатора маршрутизатора необходимо снова включить
OSPF, чтобы изменения вступили в силу. По умолчанию установлено значение 0.0.0.0, однако оно является недопустимым для использования в качестве
идентификатора маршрутизатора
.
Area ID (Идентификатор области) — идентификатор области OSPF, к которой подключен один из интерфейсов маршрутизаторов. Area ID
(идентификатор зоны) — это 32-битовое целое число в формате разделенных точками десятичных чисел, которое уникальным образом обозначает
зону
, к которой подключен интерфейс.
LSA Type (Тип LSA) — формат и функция объявления о состоянии связей. Возможные значения поля:
l
Router Links (Линии связи маршрутизатора)
l
Network Links (Линии связи сети)
l
Network Summary (Сводные данные сети)
l
ASBR Summary (Сводные данные ASBR)
l
AS-external (внешний AS)
Link ID (идентификатор соединения) — идентификатор состояния соединения обозначает участок домена маршрутизации, описываемого
объявлением
. Значение идентификатора состояния соединения зависит от типа состояния соединения объявления.
Age (Возраст) — время, прошедшее с первого создания объявления состояния связей, в секундах.
Sequence (Последовательность) — поле номера последовательности, 32-разрядное целое без знака. Он используется для обнаружения устаревших и
дублирующихся объявлений состояния соединения
. Чем больше порядковый номер, тем более недавним является объявление.
Checksum (Контрольная сумма) — контрольная сумма используется для выявления нарушений данных объявления. Данное повреждение может
произойти при распространении объявления
, либо когда оно находится в памяти маршрутизатора. Данное поле представляет собой контрольную
сумму всего содержимого объявления
, за исключением поля возраста состояния соединения.
Options (Опции). — Поле Options в заголовке объявления состояния связей указывает, какие возможности связаны с объявлением. Возможные значения
поля
:
l
Q — разрешает поддержку для QoS Traffic Engineering (проектирование трафика QoS).
l
E — описывает путь, которым лавинообразно рассылаются объявления AS-external-LSA.
