STP Root Guard — Предотвращает случайное изменение корня экземпляра Spanning Tree. Если на корневом мосту включена защита от изменения, то
при поступлении пакета
BPDU, преодолевающего эту защиту, порт переключается в состояние противоречия с корневым мостом, что эквивалентно
состоянию прослушивания . Выполняется принудительное включение корневого моста.
Role — Показывает роль порта в топологии STP.
Speed — Показывает частоту, на которой работает порт.
Path Cost (0-200000000) (Стоимость пути) — Указывает вклад порта в стоимость пути к корневому. Стоимость пути может иметь большее или
меньшее значение и может пересылать трафик по маршрутизируемому пути или от него
. Нулевое значение означает, что стоимость пути установлена
согласно частоте порта . По умолчанию используется значение 0.
Priority (0-240) – Указывает значение приоритета для порта. Значение приоритета может быть использовано для регулировки выбора порта, когда
мост имеет два порта
, соединенных в петлю. По умолчанию используется значение 128.
Designated Bridge ID — Показывает идентификатор назначенного моста.
Designated Port ID (Идентификатор назначенного порта) — Показывает идентификатор выбранного порта.
Designated Cost (Назначенная стоимость) – Показывает стоимость порта, участвующего в топологии STP. Вероятность того, что порт с низкой
стоимостью будет заблокирован
, если STP обнаружит петлю, невелика.
LAG – Показывает группу LAG, с которой связан порт.
Включение STP для порта
1. Откройте страницу STP Port Settings (Параметры STP для порта).
2. Укажите устройство (unit) и порт (port), включаемый в поле Select a Port (выбор порта).
3. Выберите значение Enable (включен) в поле STP.
4. При необходимости внесите изменения в поля Fast Link, STP Root Guard, Path Cost и Priority .
5. Нажмите кнопку Apply Changes (Применить изменения).
Протокол STP будет включен на этом порте.
Изменение свойств STP для порта
1. Откройте страницу STP Port Settings (Параметры STP для порта).
2. При необходимости внесите изменения в поля Fast Link, STP Root Guard, Path Cost и Priority.
3. Нажмите кнопку Apply Changes (Применить изменения).
Параметры STP для порта будут изменены, а устройство обновлено.
Вывод таблицы STP Port Table
1. Откройте страницу STP Port Settings (Параметры STP для порта).
2. Нажмите кнопку Show All (Показать все).
Откроется страница STP Port Table (Таблица портов STP).

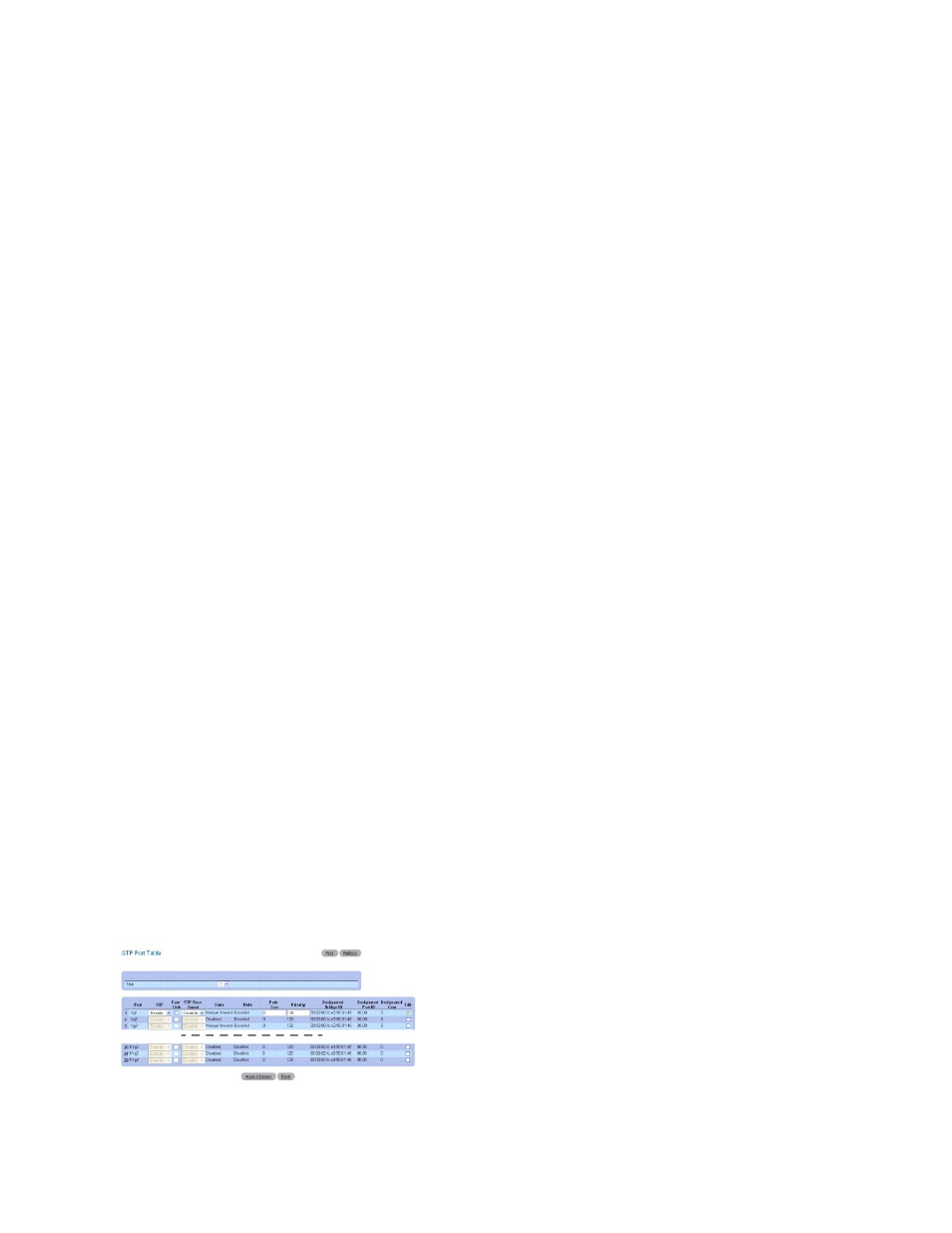

Рис . 7-40. Страница STP Port Table (Таблица портов STP)
