Инструкция по эксплуатации Dell PowerConnect M6220
Страница 122
3.
Используйте раскрывающееся меню
Unit (Устройство), чтобы просмотреть таблицу VLAN Port Table (Таблица портов сети VLAN) для других
устройств в стеке
, если они существуют.
Изменение параметров для нескольких портов
1.
Откройте страницу
VLAN Port Settings (Параметры VLAN для порта).
2.
Нажмите кнопку
Show All (Показать все).
Откроется страница
VLAN Port Table (Таблица портов VLAN).
3.
Нажмите кнопку
Edit (изменить) для каждого настраиваемого порта (Port).
4.
При необходимости внесите изменения в поля
.
5.
Нажмите кнопку
Apply Changes (Применить изменения).
Параметры
VLAN для порта будут изменены, а устройство обновлено.
Назначение портов в сети
VLAN с помощью команд консоли
Информацию о командах консоли
, выполняющих эту функцию, см. в следующей главе документа CLI Reference Guide (Справочное руководство по
режиму командной строки
):
l
VLAN Commands (команды VLAN)
VLAN LAG Settings (Параметры групп LAG в сетях VLAN)
Используйте страницу
VLAN LAG Settings (Параметры VLAN для группы LAG) для отображения группы LAG в сеть VLAN. Непомеченные пакеты,
поступающие на устройство
, маркируются идентификатором групп LAG, который задается по параметру PVID.
Чтобы открыть страницу
VLAN LAG Settings, последовательно выберите пункты Switching® VLAN® LAG Settings в панели дерева.

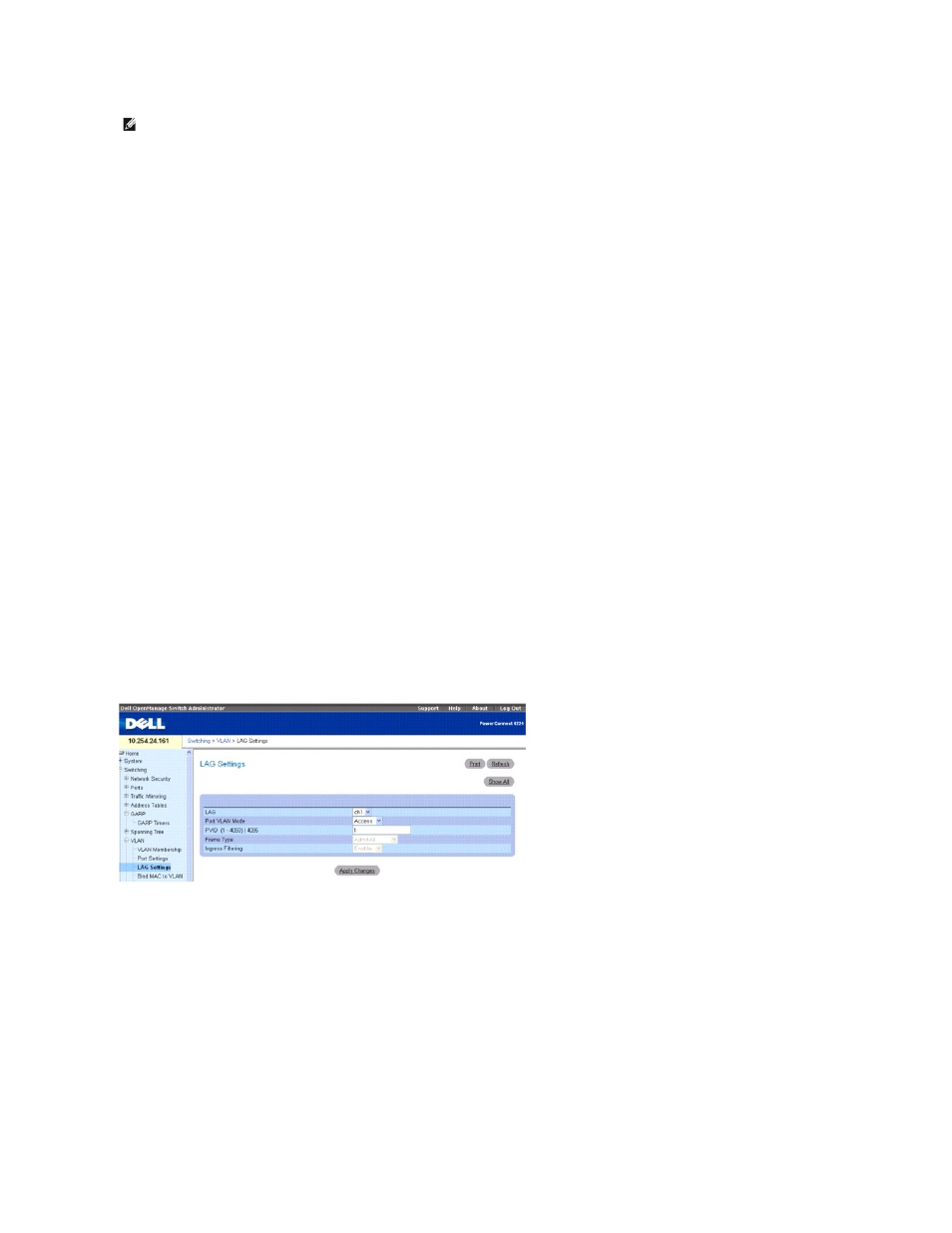

Рис
. 7-53. Страница VLAN LAG Settings (Параметры VLAN для LAG)
На странице
VLAN LAG Settings (Параметры VLAN для LAG) имеются следующие поля:
LAG – Указывает номер группы LAG, входящей в VLAN.
Port VLAN Mode – Указывает режим работы группы LAG в сети VLAN. Возможные значения поля:
General (Общий). – Указывает, что LAG принадлежит к сетям VLAN, каждая из которых определена пользователем как помеченная или
непомеченная
(дуплексный режим 802.1Q).
Access (Доступен). – Указывает, что группа LAG принадлежит к одной непомеченной сети VLAN.
Trunk (Транк). – Указывает, что группа LAG принадлежит к нескольким сетям VLAN, где все порты помечены (кроме необязательной собственной
сети
VLAN).
PVID (1–4093) | 4095 — Присваивает идентификатор VLAN ID непомеченным пакетам. Возможные значения: 1-4093 или 4095.
Frame Type (Тип кадра). Указывает тип пакета, принимаемого группой LAG. Значение по умолчанию - Admit Tag Only (Разрешить только помеченные).
Возможные значения поля
:
ПРИМЕЧАНИЕ
.
Если выбран порт
, находящийся в доступном режиме (Access), типы пакетов, поступающих на порт, не отмечаются. На доступном
порту также невозможно включить
/отключить фильтрацию на входе.
