На странице Diffserv Policy Class Definition (Определение класса политики Diffserv) имеются следующие поля:
Policy Name (Имя политики) — из раскрывающегося меню выберите политику, которую нужно связать с классами.
Member Classes (Классы-члены) — из раскрывающегося меню выберите классы, которые нужно связать с именем данной политики.
Drop Packets (Исключение пакетов) — это поле выбирается для исключения пакетов для данного экземпляра политика-класс.
Assign Queue (Назначение очереди) — назначение пакетов данного экземпляра политика-класс очереди. Диапазон допустимых значений составляет
от
0 до 6.
Traffic Conditioning (Согласование трафика) — если установлен флажок этого параметра и выбрано условие из раскрывающегося меню, трафику
назначается тип согласования
. Это поле определяет, как обрабатывается трафик, соответствующий данной политике-классу. Можно выбрать
значения None (Нет), Marking (Маркировка) и Policing (Ограничение). Если выбрано значение Marking (Маркировка) или Policing (Ограничение), на
экране появляются соответствующие поля .
l None (Нет): указывает, что во время обработки пакета согласование трафика не выполняется. Это значение используется по умолчанию.
l Marking (Маркировка): позволяет маркировать одно из следующих полей данного пакета: IP DSCP, IP Precedence (Приоритет IP) или Class of
Service (Класс обслуживания). Для получения дополнительной информации о полях, которые отображаются при выборе значения Marking
(Маркировка), см. раздел "
Согласование трафика с маркировкой пакетов ".
l Ограничение : Позволяет настраивать параметры ограничения трафика, а также устанавливать, какие операции выполняются с пакетами,
которые соответствуют или не соответствуют политике . Для получения дополнительной информации о полях, отображаемых при выборе
значения Policing (Ограничение), см. раздел " Согласование трафика с ограничением ".
Redirect Interface (Перенаправить интерфейс) — указывает, применяется ли Redirect Interface к этому экземпляру политика-класс, и задает интерфейс
используемой группы
LAG.
Flow Based Mirroring (Дублирование на основе потоков) — указывает, применяется ли Flow Based Mirroring к этому экземпляру политика-класс, и
задает используемый интерфейс или группу
LAG.
Определение экземпляра политики -класса
1. Откройте страницу Diffserv Policy Class Definition (Определение класса политики Diffserv).
2. Выберите политику и классы , которые должны быть связаны с ней.
3. Укажите атрибуты , которые должны применяться к данному экземпляру политика-класс, используя оставшиеся поля страницы.
4. Нажмите кнопку Apply Changes (Применить изменения).
Экземпляр политика -класс определен, и устройство обновлено.
Согласование трафика с маркировкой пакетов
Если для параметра Traffic Condition (Согласование трафика) выбрано значение Marking (Маркировка), отображается страница Packet Marking
(Маркировка пакетов), представленная ниже.

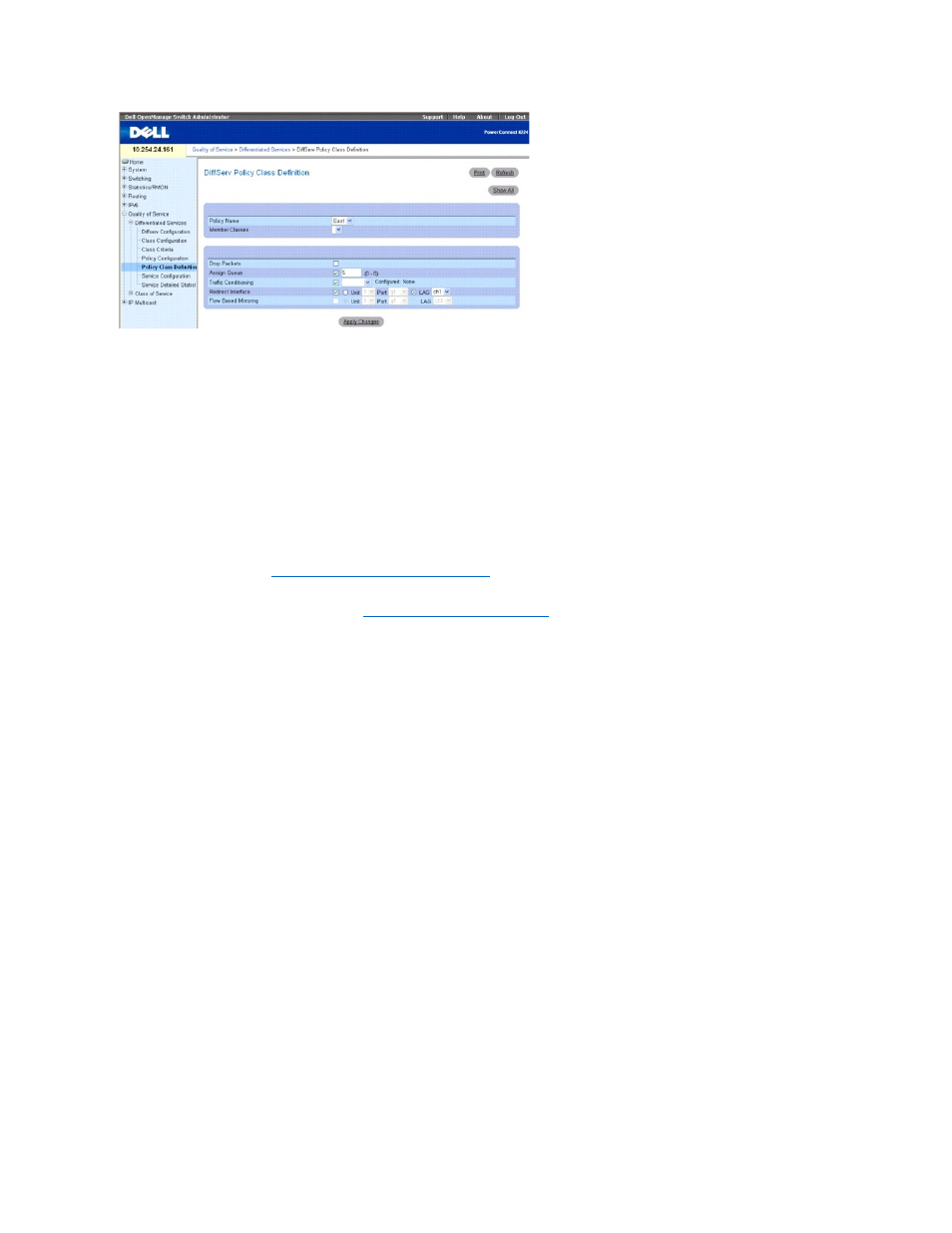

Рисунок 12-10. Policy Class Definition - Packet Marking (Определение класса политики - маркировка пакетов)
