Перенаправление консоли
Шасси
blade-сервера Dell имеет функцию перенаправления консоли, позволяющую управлять каждым модулем M6220 из одного последовательного
подключения к шасси
. Дополнительную информацию о перенаправлении консоли см. в разделе Руководство по эксплуатации CMC blade-сервера Dell.
Прочие характеристики
Габариты
Дополнительные сведения о габаритах
PowerConnect M6220 см. в разделе Руководство для пользователя аппаратурой шасси сервера Dell Blade.
Источники питания
Дополнительные сведения об источниках питания
PowerConnect M6220 см. в разделе Руководство для пользователя аппаратурой шасси сервера Dell
Blade.
Система вентиляции
Дополнительные сведения о системе вентиляции
PowerConnect M6220 см. в разделе Руководство для пользователя аппаратурой шасси сервера Dell Blade.
Стекирование
До
12 коммутаторов модели PowerConnect 6220 можно объединить в стек, обеспечивающий до 240 портов 1 Гб. Для создания стека соедините
соседние устройства через порты стекирования в верхней части панели коммутатора
. См.
.
1.
Установите модуль стекирования
(приобретаемый отдельно) в отсек "Bay 1" на задней панели каждого коммутатора в стеке.
2.
Для каждого коммутатора в стеке подключите один из коротких стековых кабелей из первого стекового порта на коммутаторе ко второму
стековому порту на следующем коммутаторе
.
3.
При необходимости для соединения коммутаторов используйте длинный
(3-метровый) стековый кабель, приобретаемый отдельно. Повторите эту
процедуру
, пока все устройства не будут соединены друг с другом.
4.
Остальные стековые кабели используются для подключения свободных портов
, от первого порта последнего коммутатора ко второму порту
первого коммутатора
.

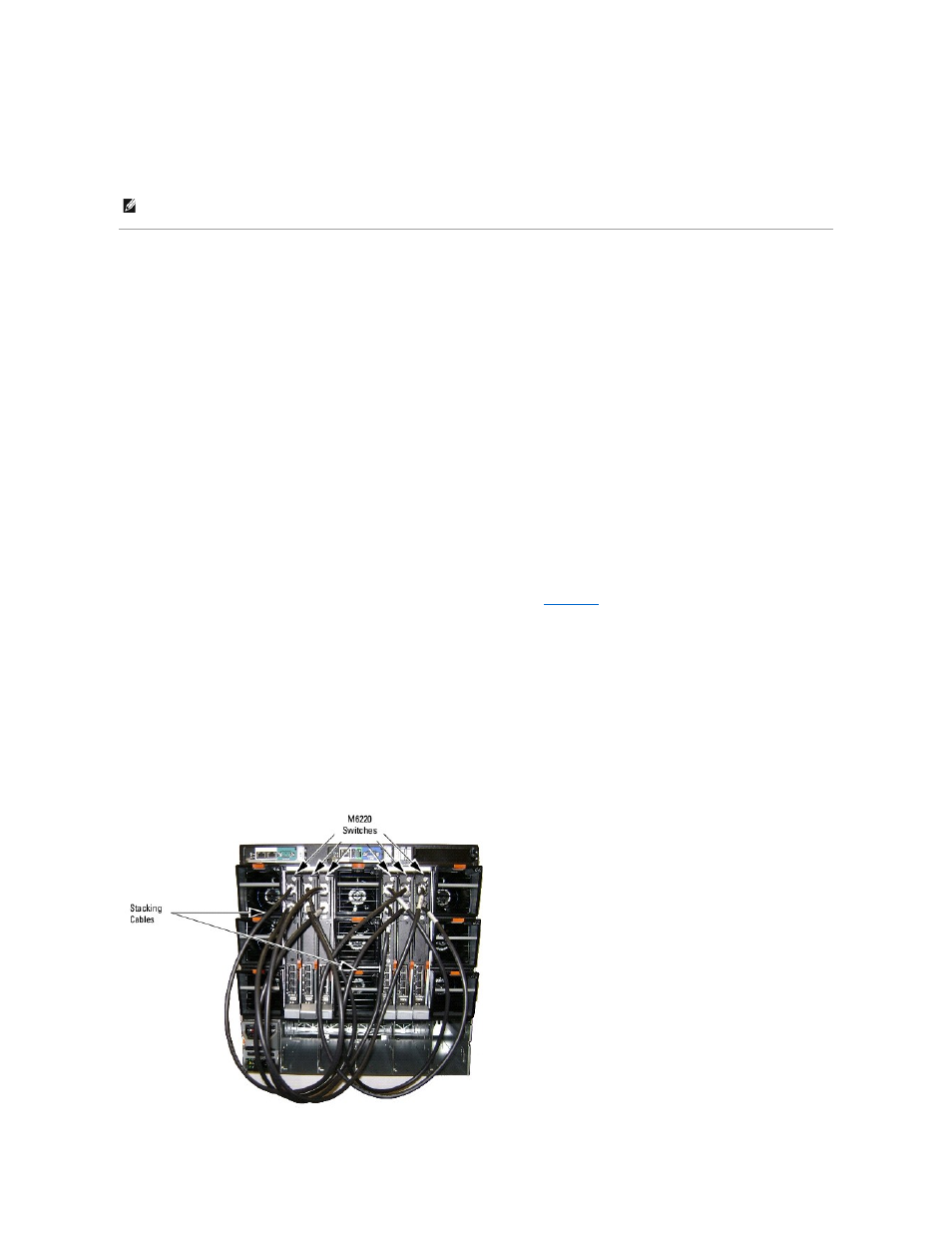

Рисунок
2-2. Соединение коммутаторов в стеке
ПРИМЕЧАНИЕ
.
При использованииперенаправления консоли для доступа к модулю внешний консольный порт на этом модуле неактивен
, и все
текущие сеансы консоли завершены
.
