Описание аппаратного обеспечения
Руководство по эксплуатации коммутаторов серии Dell™ PowerConnect™ M6220
Этот раздел содержит информацию о характеристиках устройства и аппаратных конфигурациях модулей
. Содержание раздела:
l
Передняя панель устройств серии Dell™ PowerConnect™ 6200
l
l
l
l
l
l
Описание портов
Передняя панель устройств серии Dell™ PowerConnect™ 6220
На передней панели коммутатора
PowerConnect M6220 находятся четыре порта 10/100/1000 Base-T RJ-45 и четыре порта 10 Gigabit Ethernet. Имеются
также
16 внутренних портов, подключенных к каждому "лезвию" сервера.

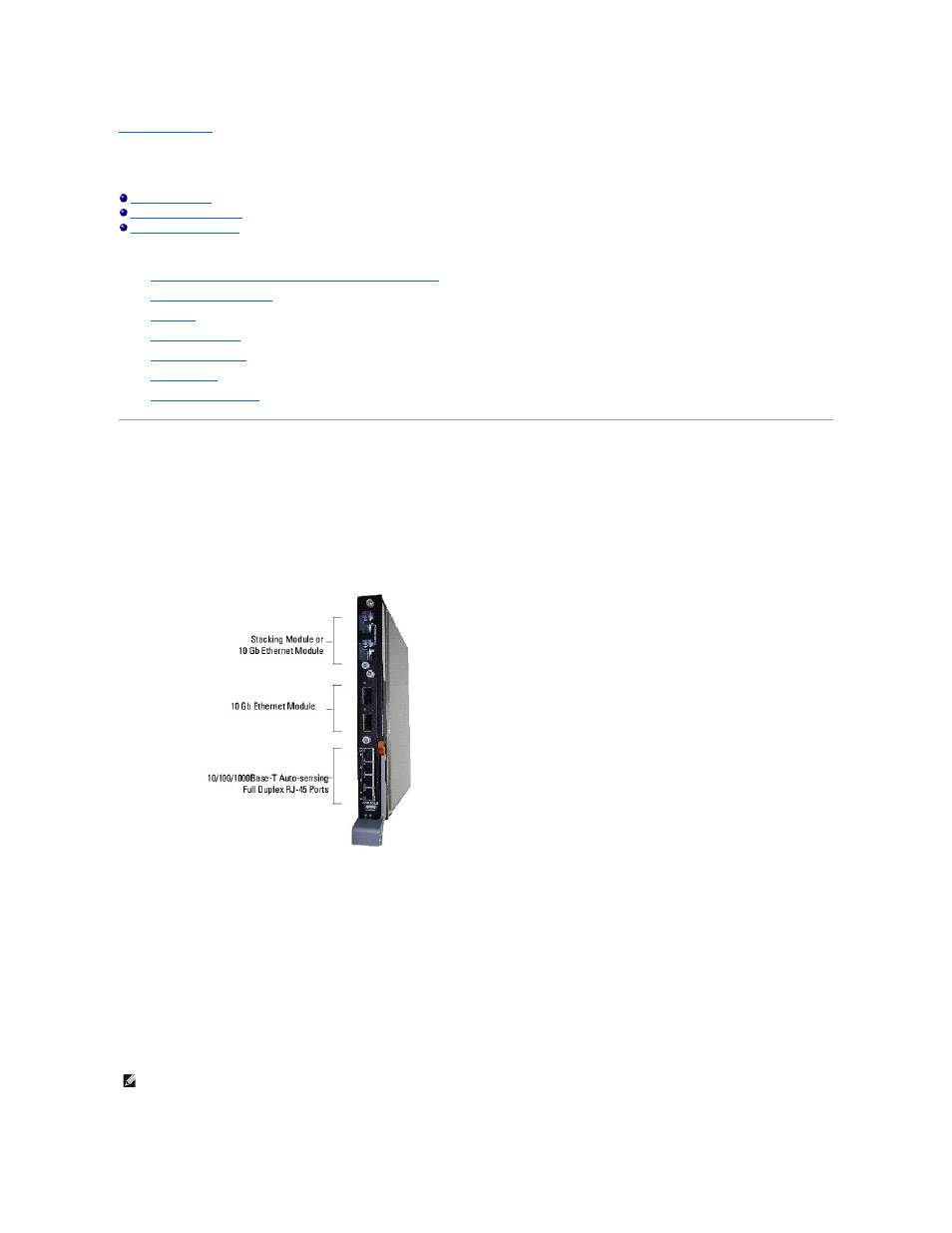

Рисунок
2-1. PowerConnect M6220
l
Коммутатор автоматически обнаруживает прямое и перекрестное подключение кабеля к порту
RJ-45.
l
Порты
RJ-45 поддерживают полудуплексный и полнодуплексный режим.
Консольный порт
(RS-232)
Консольный порт
(RS-232) используется только для управления через последовательный интерфейс. Этот порт обеспечивает прямое подключение к
коммутатору
, и может применяться для работы в режиме командной строки с терминала, подключенного к порту EIA/TIA-232.
Для выполнения подключения с консольного порта на
M6220 к терминалу используется прилагаемый последовательный кабель с разъемом USB типа A
на одном конце
, и гнездовым разъемом DB-9 на другом. Консольный порт на M6220 является портом USB, расположенным в нижней части передней
панели
.
Консольный порт поддерживает асинхронную передачу данных
(восемь битов данных, один стоповый бит, без контроля четности и без управления
потоком
). Скорость передачи двоичных данных по умолчанию составляет 9600 бит/с.
ПРИМЕЧАНИЕ
.
Если вы устанавливаете стек из коммутаторов
, то перед включением питания и настройкой необходимо полностью собрать и
соединить кабелями все коммутаторы в стеке
. При первоначальном включении питания стека коммутаторы выбирают главный коммутатор,
который может занять любое местоположение в стеке
. Терминал следует подключать к главному коммутатору. Если подключить терминал к
подчиненному коммутатору
, вы не сможете использовать командную строку.
