Dell PowerConnect M6220 - Инструкция (Страница 185)

Добавление Router Route (маршрута маршрутизатора)
1. Откройте страницу Configured Routes.
2. Нажмите кнопку Add (Добавить).
Отображается страница Router Route Entry Configuration (Конфигурация записи маршрута маршрутизатора), как показано на рис . 10-33 .
3. После указания Route Type используйте поле с раскрывающимся меню для добавления маршрута Default (По умолчанию) или Static
(Статического).
Default (По умолчанию) — введите адрес шлюза по умолчанию в поле Next Hop IP Address (IP-адрес следующего шага). На рис . 10-33 показаны
поля , отображающиеся, если значением Route Type является Default.
Static — Введите значения для Network Address (Адрес сети), Subnet Mask (Маска подсети), Next Hop IP Address (IP-адресследующего шага) и
Preference (Приоритет).
На рис . 10-34 показаны поля, отображающиеся, если значением Route Type является Static.
4. Нажмите кнопку Apply Changes (Применить изменения).
Новый маршрут добавлен , вы возвращаетесь на страницу Configured Routes (Конфигурированные маршруты).
Отображение Configured Routes с помощью команд консоли
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l IP Routing Commands (Команды маршрутизации IP)
Route Preferences Configuration (Конфигурация привилегий маршрута)
Используйте страницу Router Route Preferences Configuration для конфигурирования приоритета по умолчанию для каждого протокола (например, 60
для статических маршрутов ). Эти значения - произвольные из диапазона 1-255, они независимы от метрик маршрутов. Большинство протоколов
маршрутизации используют метрику маршрута для определения кратчайшего пути , известного протоколу, независимо от всех других протоколов.
Лучший маршрут до точки назначения выбирается по минимальному значению приоритета . При наличии нескольких маршрутов до пункта назначения
для определения приоритетного маршрута используются значения приоритета . Если проблема выбора не снимается, выбирается маршрут с лучшей
метрикой . Чтобы избежать проблем с несоответствующими друг другу метриками (например, в RIP и OSPF метрики нельзя сравнить напрямую),
необходимо указать разные значения привилегий для каждого протокола .
Чтобы открыть страницу , нажмите на панели дерева Routing® Router® Route Preferences Configuration.

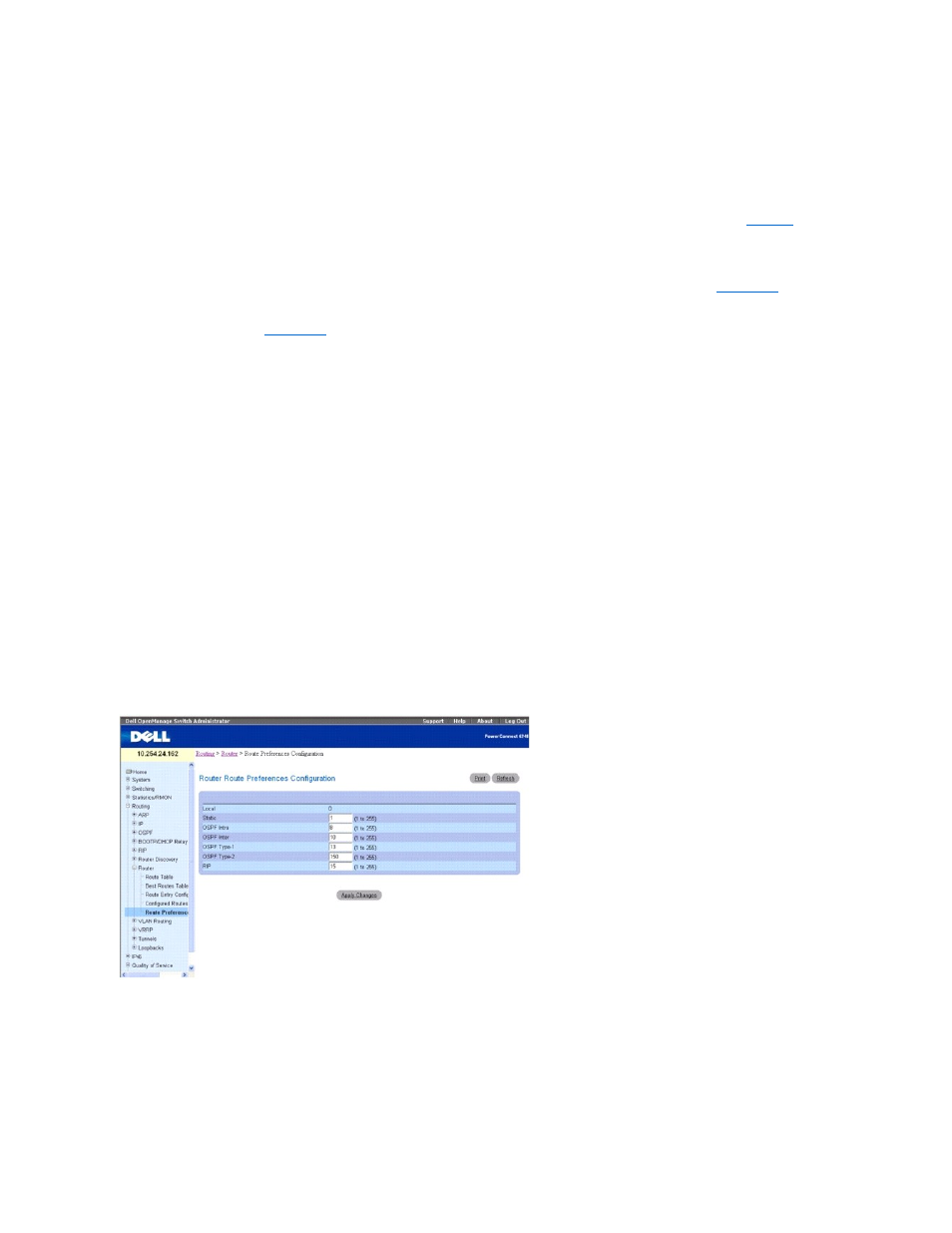

Рис . 10-36. Route Preferences Configuration (Конфигурация приоритетов маршрутов)
На странице Router Route Preferences Configuration (Конфигурация записи маршрута маршрутизатора) имеются следующие поля:
Local — это поле показывает значение приоритета локального маршрута.
Static — показывает значение приоритета статического маршрута в маршрутизаторе. Значение по умолчанию - 1. Диапазон - от 1 до 255.
OSPF Intra — показывает значение приоритета в маршрутизаторе маршрута OSPF Intra. Значение по умолчанию - 8. Диапазон - от 1 до 255.
Спецификация
OSPF (RFC 2328) требует, чтобы приоритеты давались маршрутам, узнаваемым через OSPF, в следующем порядке: intra < inter < type-1
< type-2.
OSPF Inter — показывает значение приоритета в маршрутизаторе маршрута OSPF Inter. Значение по умолчанию - 10. Диапазон - от 1 до 255.
