Инструкция по эксплуатации Dell PowerConnect M6220
Страница 309
2.
Установите терминал
ASCII с указанными ниже параметрами и выберите соответствующий COM-порт.
На приведенном примере экрана используется
HyperTerminal.
Рис

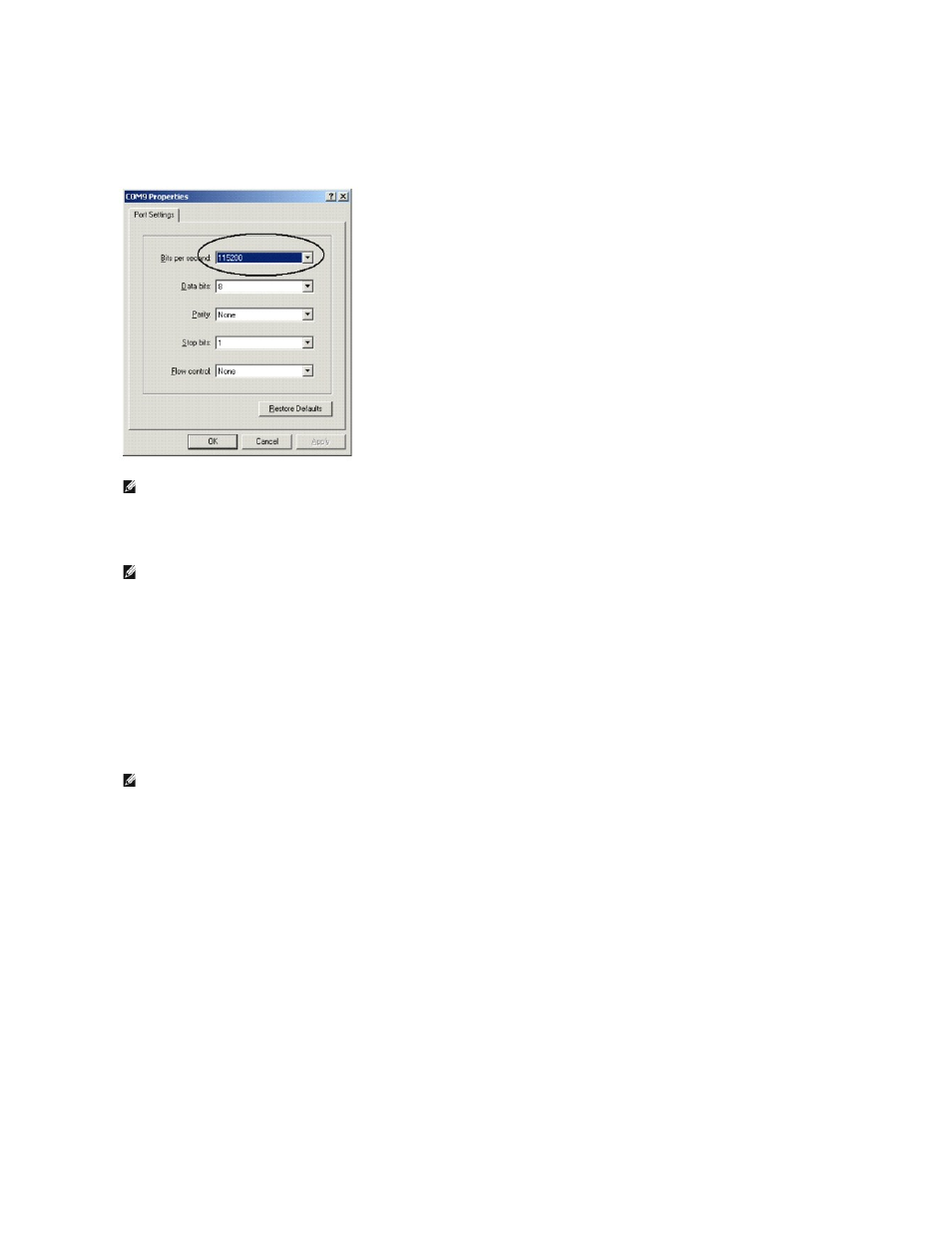

. 5-3. Окно свойств HyperTerminal
3.
Используйте кабель нуль
-модемного соединения F2F для подключения рабочей станции к коммутатору.
4.
Подключите шнур питания коммутатора и включите его
. Система начнет процесс загрузки. После появления следующего сообщения, вы можете
при необходимости войти в меню
Boot, выбрав 2, для запуска специальных процедур.
Выберите вариант. Если выбор не сделан в течение 10 секунд, будет запущен операционный код.
1 – Запустить операционный код.
2 - Запустить меню загрузки.
Выберите (1, 2):2
Если вы не вошли в меню
Boot , система продолжит работу, распаковывая код в ОЗУ. Код запустится из ОЗУ, и будет отображен список номеров
доступных портов и их состояний
.
текущая конфигурация тома:
- метка тома: БЕЗ МЕТКИ; (в загрузочном секторе: )
- идентификатор тома: 0x0
- общее число секторов: 60,716
- число байт на сектор: 512
- кол-во секторов в кластере: 4
- кол-во зарезервированных секторов: 1
- Размер записи FAT: FAT16
- кол-во секторов в копии FAT: 60
- кол-во копий таблиц FAT: 2
- кол-во скрытых секторов: 4
- первый кластер находится в секторе № 136
- Обновить дату последнего доступа для операций открытия-чтения-закрытия = ЛОЖНО
ПРИМЕЧАНИЕ
.
Скорость двоичной передачи по умолчанию для нового коммутатора –
9600. Данный коммутатор может иметь иную скорость
двоичной передачи
. Если используемая скорость двоичной передачи по умолчанию не позволяет видеть терминал коммутатора, попробуйте
выбрать другую скорость
.
ПРИМЕЧАНИЕ
.
Если вы настраиваете стек
, подключите рабочую станцию к главному коммутатору.
ПРИМЕЧАНИЕ
.
Показанный ниже экран представляет гипотетическую конфигурацию
. Фактические адреса, номера версий и даты для разных
коммутаторов могут отличаться
.
