4. Нажмите кнопку Apply Changes (Применить изменения).
Имя класса будет добавлено , а устройство обновлено.
Удаление конфигурации класса
1. Откройте страницу Class Configuration (Конфигурация класса).
2. Выберите имя класса , подлежащего удалению, из раскрывающегося меню Class Name (Имя класса).
3. Установите флажок Remove (Удалить).
4. Нажмите кнопку Apply Changes (Применить изменения).
Соответствующая конфигурация класса будет удалена , а устройство обновлено.
Отображение конфигурации класса
1. Откройте страницу Class Configuration (Конфигурация класса).
2. Нажмите кнопку Show All (Показать все).
Все конфигурации класса отображаются на странице Diffserv Class Summary (Сводка классов Diffserv).

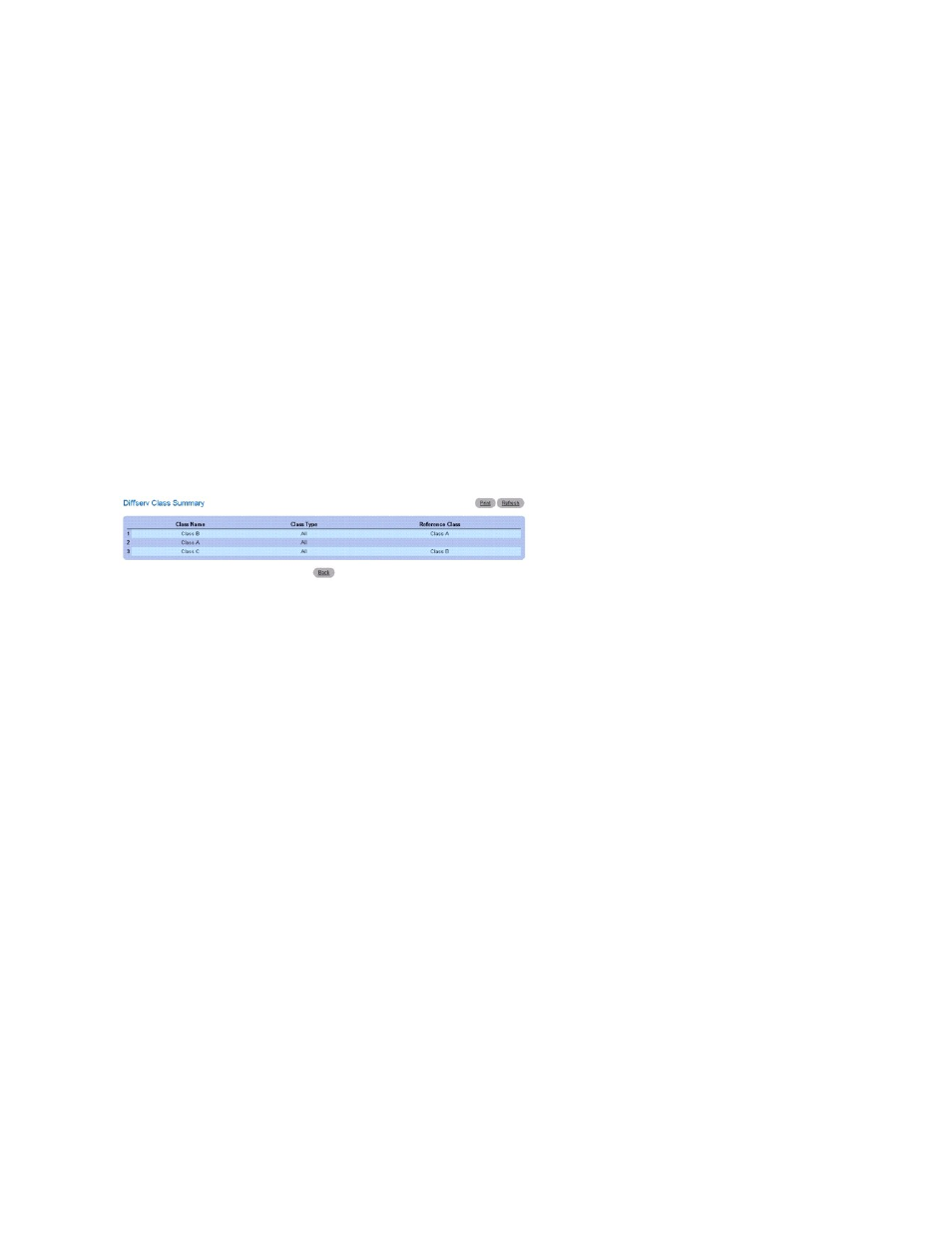

Рисунок 12-4. Diffserv Class Summary (Сводка классов Diffserv)
Добавление конфигурации класса с помощью командной строки
Информацию о командах консоли , выполняющих эту функцию, см. в следующей главе справочного руководства по режиму командной строки (CLI
Reference Guide):
l QoS Commands (Команды QoS)
Критерии класса
Используйте страницу Diffserv Class Criteria (Критерии класса Diffserv), чтобы определить критерии, которые нужно связать с классом DiffServ.
После получения пакетов эти классы DiffServ используются для определения приоритетов для пакетов.
Чтобы отобразить страницу , щелкните Quality of Service® Differentiated Services® Class Criteria в древовидном представлении.
Рисунок 12-5. Diffserv Class Criteria (Критерии класса Diffserv)
