VEGAPULS 56V 9

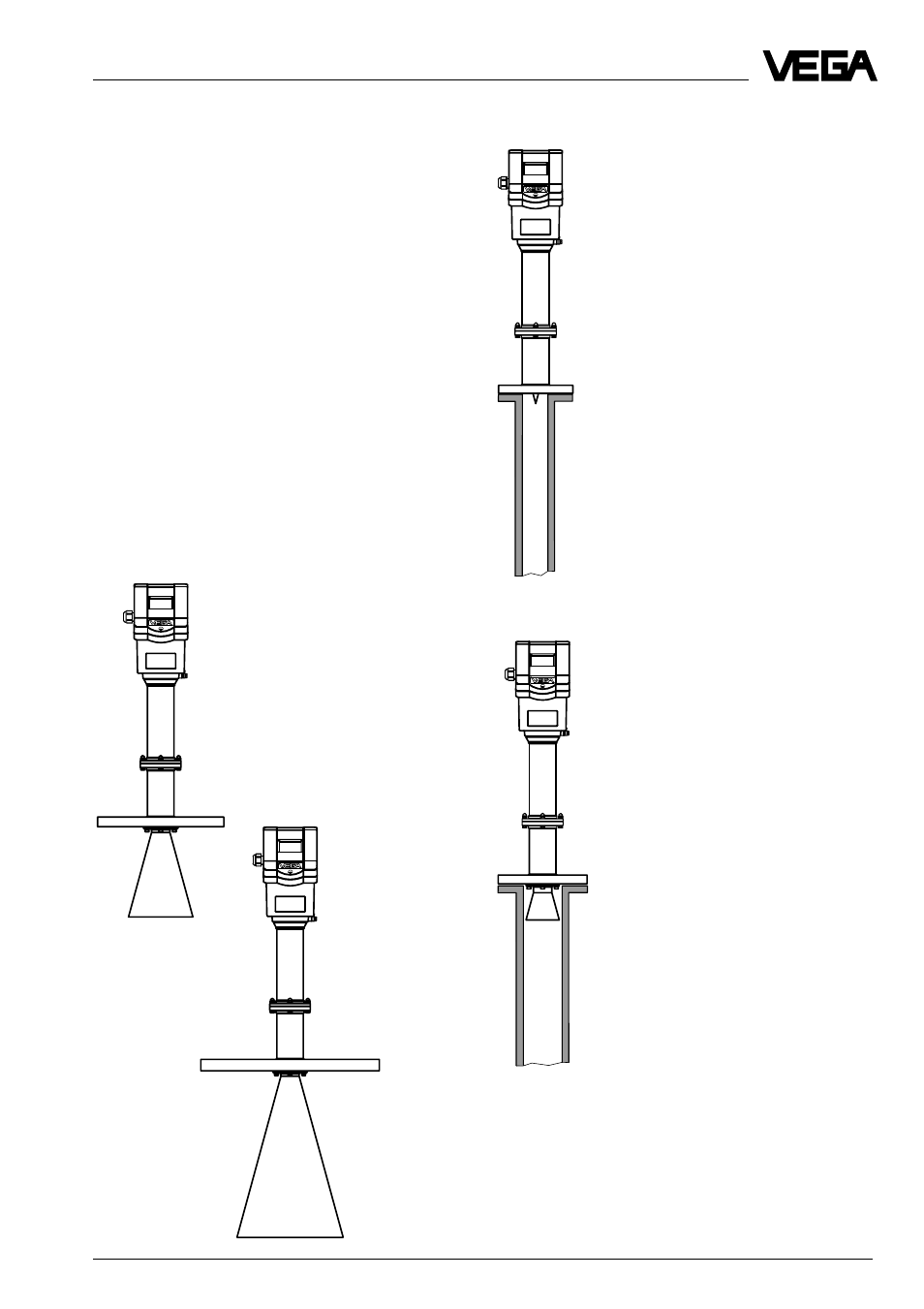

Трубчатая антенна
Трубчатая антенна на волно-
воде или отводной трубе обра-
зуется в соединении с измери-
тельной трубой, которая
может быть также изогнутой.
Трубчатые антенны использу-
ются особенно при сильном
волнении или низкой диэлект-
рической проницаемости изме-
ряемой среды.
Антенна может выполняться с
рупором или без него. Варианты
с рупором характеризуются
особенно хорошим коэффициен-
том усиления антенны. Этим
достигается хорошая надеж-
ность измерения уровня продук-
тов с очень плохими свойствами
отражения .
Измерительная труба представ-
ляет собой волновод для сигна-
лов радара. Время прохождения
радарного сигнала изменяется в
трубе и зависит от диаметра
трубы. Электронике нужно
просто сообщить внутренний
диаметр трубы, чтобы она могла
компенсировать изменения во
времени прохождения.
Описание прибора
1.4 Антенны
Глазом радарного датчика является его
антенна. Форма антенны не позволяет, одна-
ко, неискушенному наблюдателю предполо-
жить, как точно геометрическая форма
антенны должна соответствовать физичес-
ким свойствам электромагнитного поля.
Форма является решающей для фокусиров-
ки и, таким образом, для чувствительности,
подобно чувствительности направленного
микрофона.
Для различных целей применения и требова-
ний процесса имеются четыре системы
антенн.
Рупорная антенна
Рупорные антенны фокусируют радарные
сигналы особенно хорошо. Изготовленные из
1.4571 (StSt) или Hastelloy
С22 они очень надежны,
физически и химически
устойчивы. Рупорные
антенны используются
для измерения в закрытых
и открытых резервуарах.
DN 150
DN 250
DN 50
DN 80
.
