VEGAPULS 56V
43
Монтаж и установка
Датчик расположен слишком близко
к стенке резервуара
Если радарный датчик монтируется слиш-
ком близко к стенке резервуара, то это
может вызвать сильный ложный эхо-сигнал.
Выступы резервуара, налипания заполняе-
мого материала, клепки, винты или сварные
швы накладывают свое эхо на эхо заполняе-
мого материала, т.е. на полезное эхо. Поэто-
му обратите внимание на достаточное рас-
стояние датчика от стенки резервуара.
Мы рекомендуем Вам при хороших условиях
отражения (жидкость, никаких встроенных
конструкций в резервуаре) выбрать положе-
ние датчика так, чтобы внутри внутренне-
го излучаемого конуса не было стенок
резервуара. При заполняемых материалах
с более плохими условиями отражения
имеет смысл также, чтобы и внешний
излучаемый конус освободить от мешаю-
щих конструкций. При этом обратите
внимание на главу 4.1 “Общие указания по
установке”.
Пенообразование
Сильная воздушная пена на заполняемом
материале может вызывать ошибки при
измерении. Предусмотрите меры для пре-
дотвращении пены, измеряйте в отводной
трубе или применяйте другой принцип изме-
рения, например, емкостные измерительные
зонды или гидростатические преобразова-
тели давления.

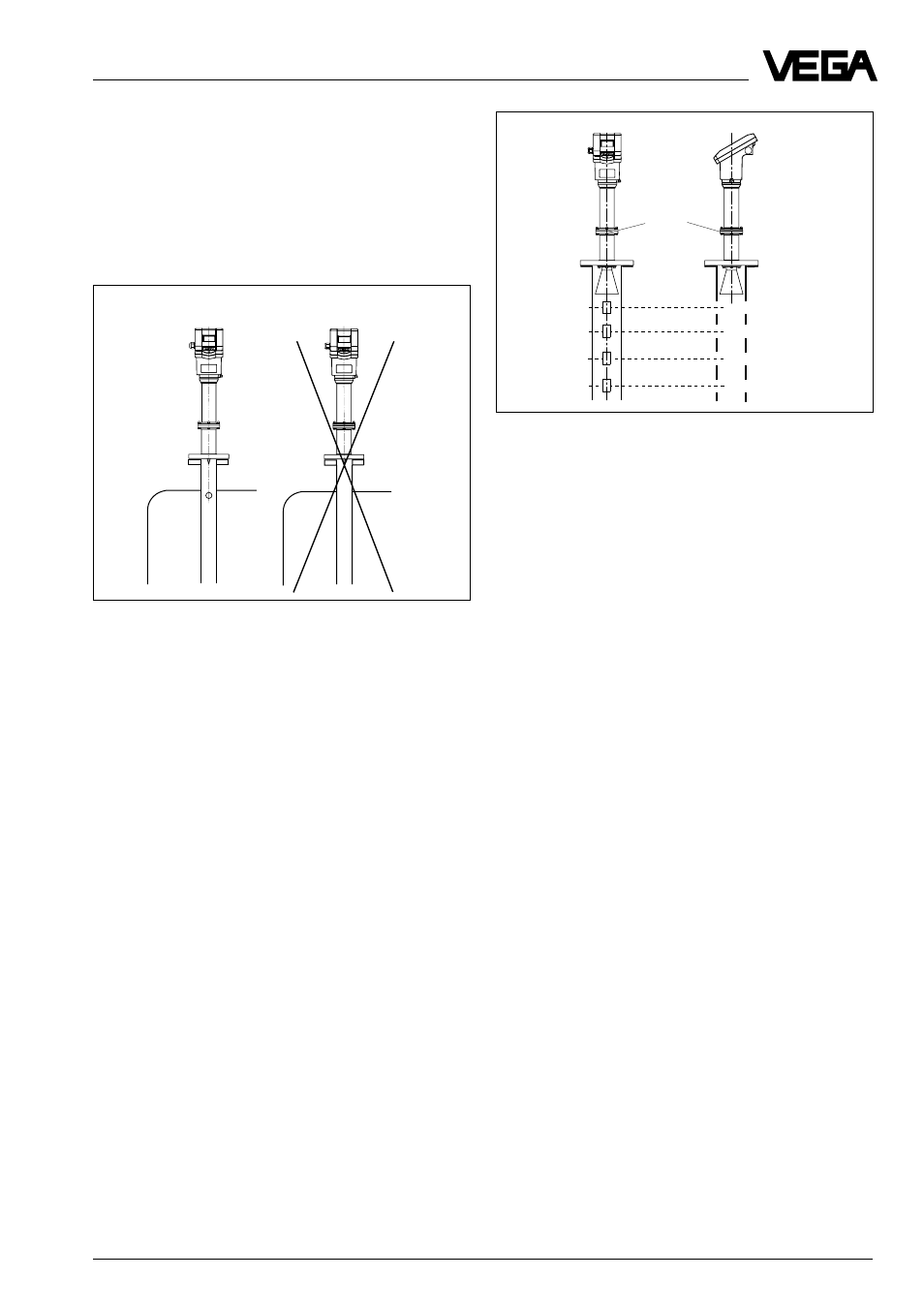

Правильно
Неправильно
Маркировочное
отверстие
Трубчатая антенна без отверстия
для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце проточной трубы
отверстием для вентиляции. Отсутствие
отверстия ведет к ошибкам измерения.
Неверное направление поляризации
При измерении в волноводной трубе, осо-
бенно с отверстиями для перемешивания,
важно чтобы радарный датчик был на-
правлен к отверстиям.
Ряды отверстий волноводной трубы, разме-
щенные в два ряда через 180
о
, должны нахо-
диться в одной плоскости с направлением
поляризации радарного сигнала. Направле-
ние поляризации лежит в плоскости мар-
кировочного отверстия расположенного на
промежуточном фланце.
Трубчатая антенна: Волноводная труба, открытая
внизу должна иметь вентиляционное отверстие
наверху
Направление поляризации в одной плоскости с
маркировочным отверстием. Датчик должен быть
направлен маркировочным отверстием к рядам
отверстий или щелей
