VEGAPULS 56V
5
Время преобразования
Последовательность импульсов
Измеряемое
расстояние
посылать – отражать - принимать
1 ns
278 ns
t
t

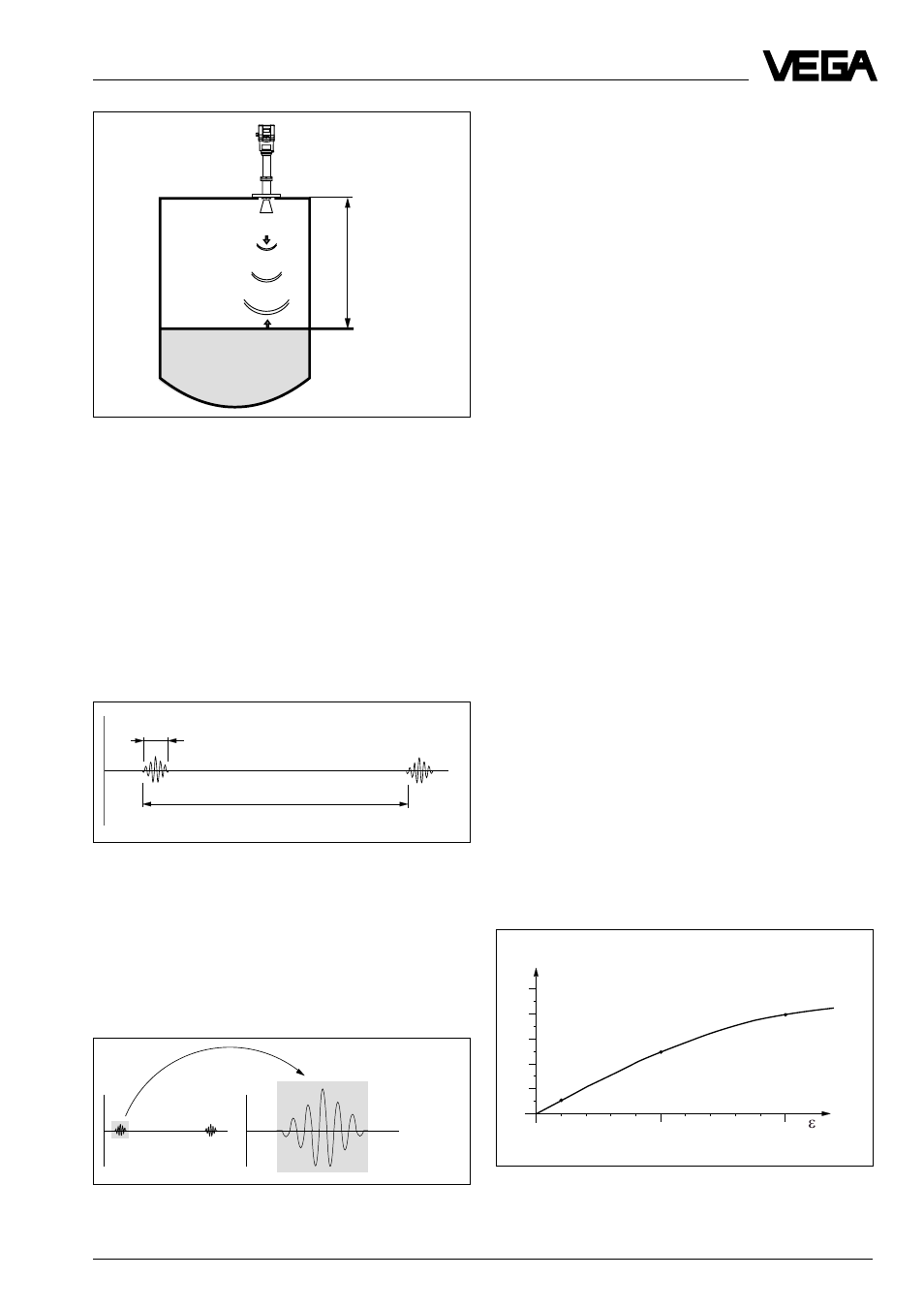

Описание прибора
посылки пакетов импульсов 3,6 мГц. Во
время пауз между импульсами антенная
система работает как приемник. Это зна-
чит, необходимо обработать время про-
хождения сигнала за менее, чем миллиард-
ную долю секунды и оценить картину эха
в доли секунды.
Радарные датчики VEGAPULS достигают
этого особым способом трансформации
времени, который более чем 3,6 миллиона
эхокартин в секунду растягивает, заморажи-
вает и затем оценивает как бы под лупой
времени.
Таким образом, для радарного датчика
VEGAPULS 56 является возможным, без
анализов частоты, занимающих много вре-
мени, как это необходимо при других мето-
дах измерения радаром (например, FMCW),
в циклах от 0,5 до 1 секунды точно и деталь-
но оценить картину отраженного сигнала
под лупой времени.
Почти все материалы измеряемы
Радарные сигналы ведут себя физически
подобно видимому свету. В соответствии с
квантовой теорией пронизывают они также
безвоздушное пространство. Таким образом,
они не привязаны как, например, звук к
проводящей среде (воздух) и распространя-
ются как свет со скоростью света. Радар-
ные сигналы реагируют на две электричес-
кие основные величины:
- электрическая проводимость материа-
ла,
- диэлектрическая постоянная материа-
ла.
Все среды, которые проводят электричес-
кий ток, отражают радарные сигналы
очень хорошо. Даже материалы с очень
слабой проводимостью гарантируют дос-
таточно большое отражение сигнала для
надежного измерения.
Точно также все среды с диэлектрической
проницаемостью
e
r
больше 2,0 отражают
радарные импульсы достаточной хорошо
(примечание: у воздуха диэлектрическая
проницаемость
e
r
равна 1).
Отражение сигнала растет, таким обра-
зом, с проводимостью или с диэлектри-
Зависимость отраженного сигнала от
деэлектрической проницаемости измеряемого
материала
2
0
0
10
25 %
40 %
5
10
5 %
20
30
40
50
%
4
6
8
12
14
16
18
20
r
