Отводная труба в виде трубы с фланцами

Удаленная отводная труба на резервуаре с силь-
ными колебаниями заполняемого материала

Монтаж и установка

Обратите также внимание на необходимое
верхнее вентиляционное отверстие в
трубе. Это отверстие для вентиляции или
выравнивания должно размещаться на
одной оси с маркировочным отверстием
(направлением поляризации радарного
сигнала).

Как альтернатива к волноводной трубе в
резервуаре, возможна установка трубча-
тых антенн вне резервуара на отводной
трубе.

Обратите внимание, что при измерении в
волноводе или отводной трубе максималь-
ный диапазон измерения сокращается на
5… 20 % (например, DN 50: 16 м вместо 20
м и DN 100 только 19 м вместо 20 м).

Установите датчик так, чтобы маркиро-
вочное отверстие размещалось на одной
оси с отверстиями трубы или отверстиями
подсоединения трубы. Такая ориентация
поляризации радарных сигналов позволя-
ет осуществлять достаточно стабильные
измерения.

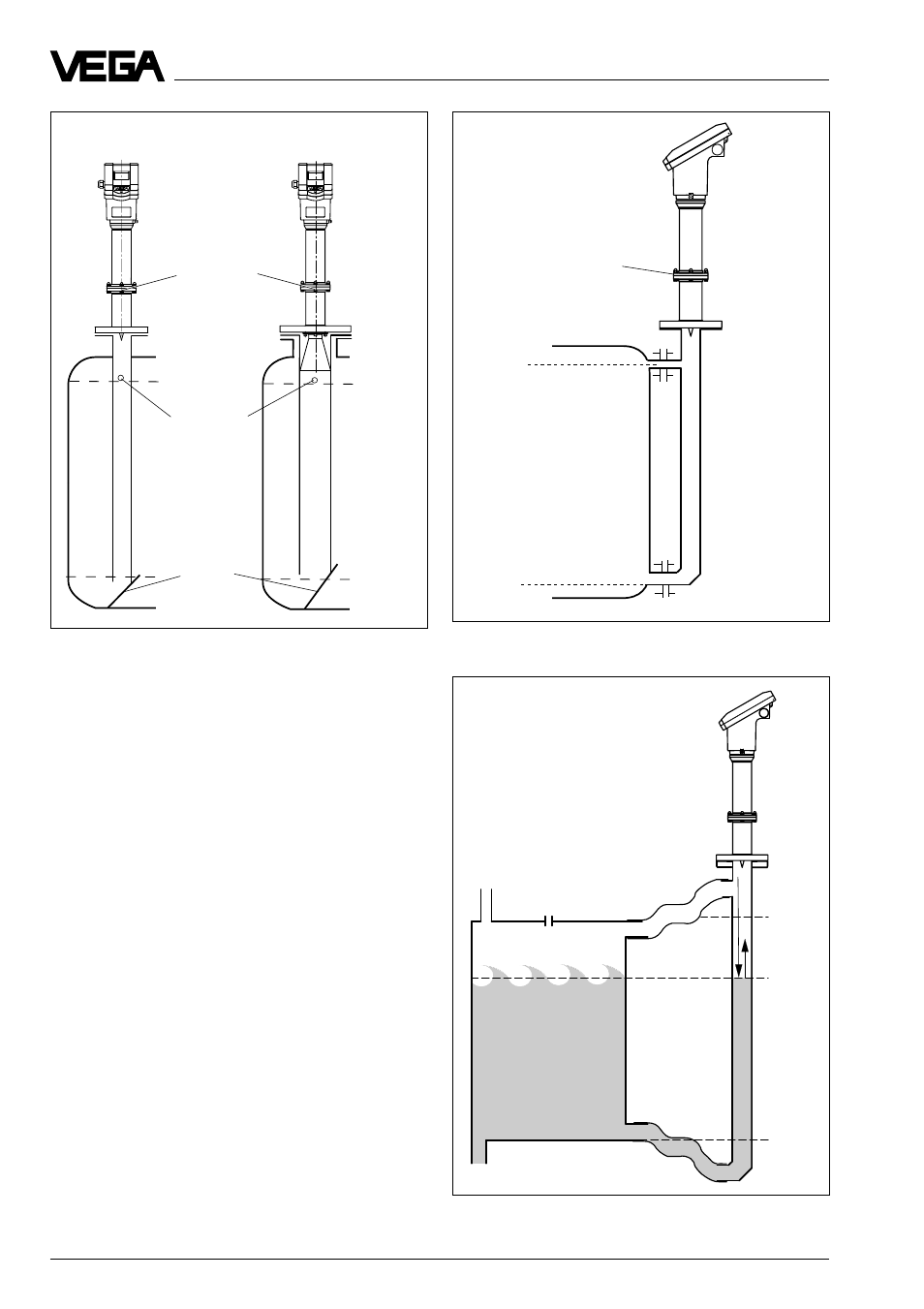

Трубчатая антенная система в резервуаре

Маркировочное
отверстие на
промежуточном
фланце

max.

min.

Маркировочное
отверстие

Вентиля-
ционное
отверстие

Волноводная труба
вварена в резервуар

Волноводная труба
на патрубке
