VEGAPULS 56V
35
Монтаж и установка

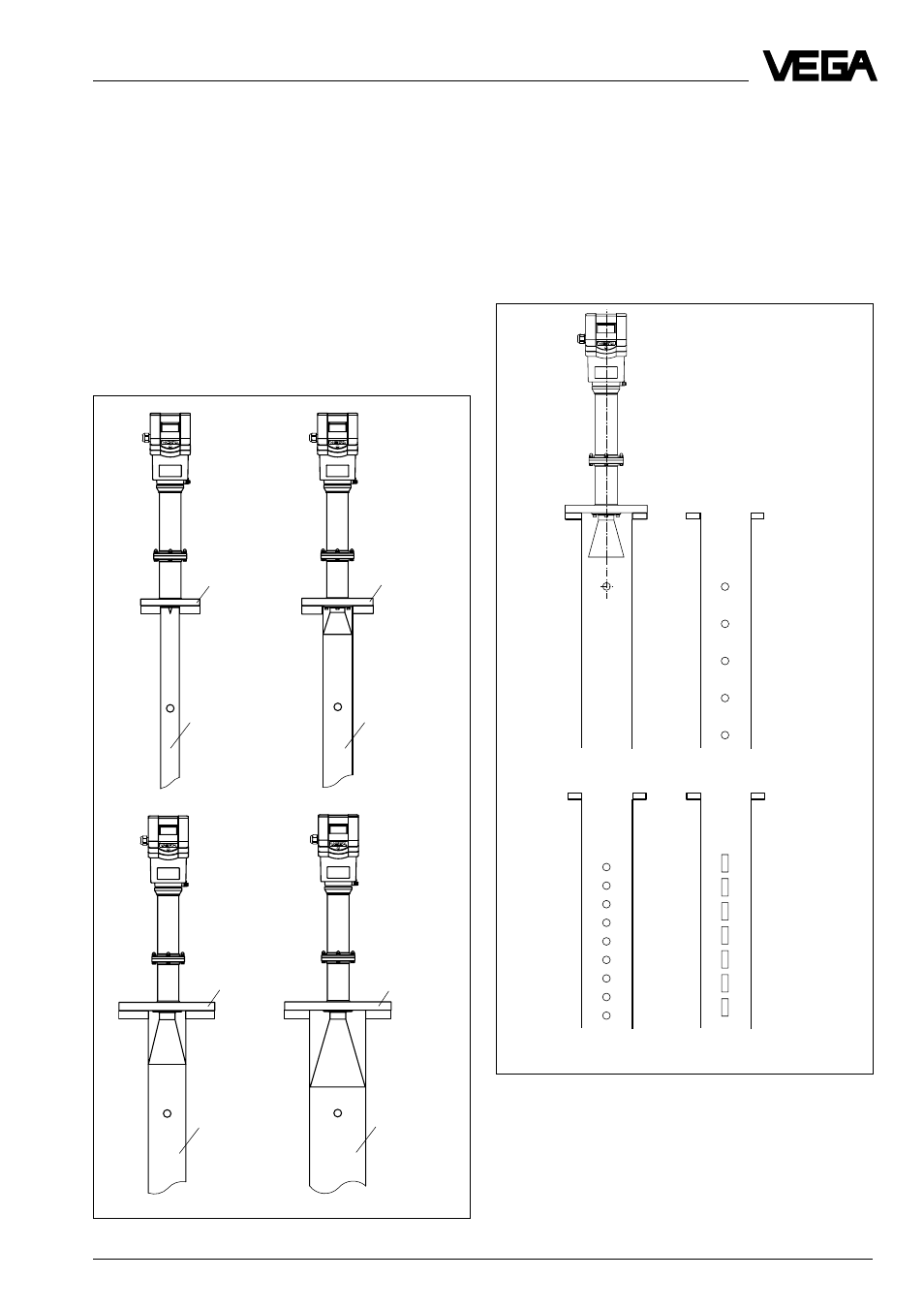

Трубчатая антенна с DN 50, DN 80, DN 100 и DN 150
DN 150
DN 80
DN 50
ш 150
ш 80
ш 50
DN 100
ø 100
Налипание заполняемых
материалов
При налипании необходимо выбрать больший
внутренний диаметр волноводной трубы.
При материалах, нейтральных к налипанию,
достаточна и подходит труба в 50 мм. При
слабом налипании выберите трубу с номи-
нальным внутренним диаметром в 100 или
150 мм, для того чтобы налипания не приве-
ли к ошибкам измерения. Для материалов,
которые обладают сильным налипанием,
измерение в опуске невозможно.
Эти отверстия гарантируют, что жидкость
в трубе перемешивается и соответствует
остальной жидкости резервуара.
сильно негомогенная
жидкость
Измерение в опуске негомогенных
заполняемых материалов
Если Вы хотите измерить негомогенные или
слоистые заполняемые материалы трубча-
той антенной, то труба должна быть снабже-
на круглыми отверстиями, длинными ще-
лями или прорезями.
Отверстия в волноводной трубе для смешивания
негомогенных материалов
слабо негомогенная
жидкость
негомогенная
жидкость
гомогенная
жидкость
