42 VEGAPULS 56V
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
Правильно Неправильно
Лестница
Лестница
Монтаж и установка
Правильно Неправильно
Неправильно
Правильно
~ 1 /
2
радиуса
резервуара
Неправильно
>10 mm

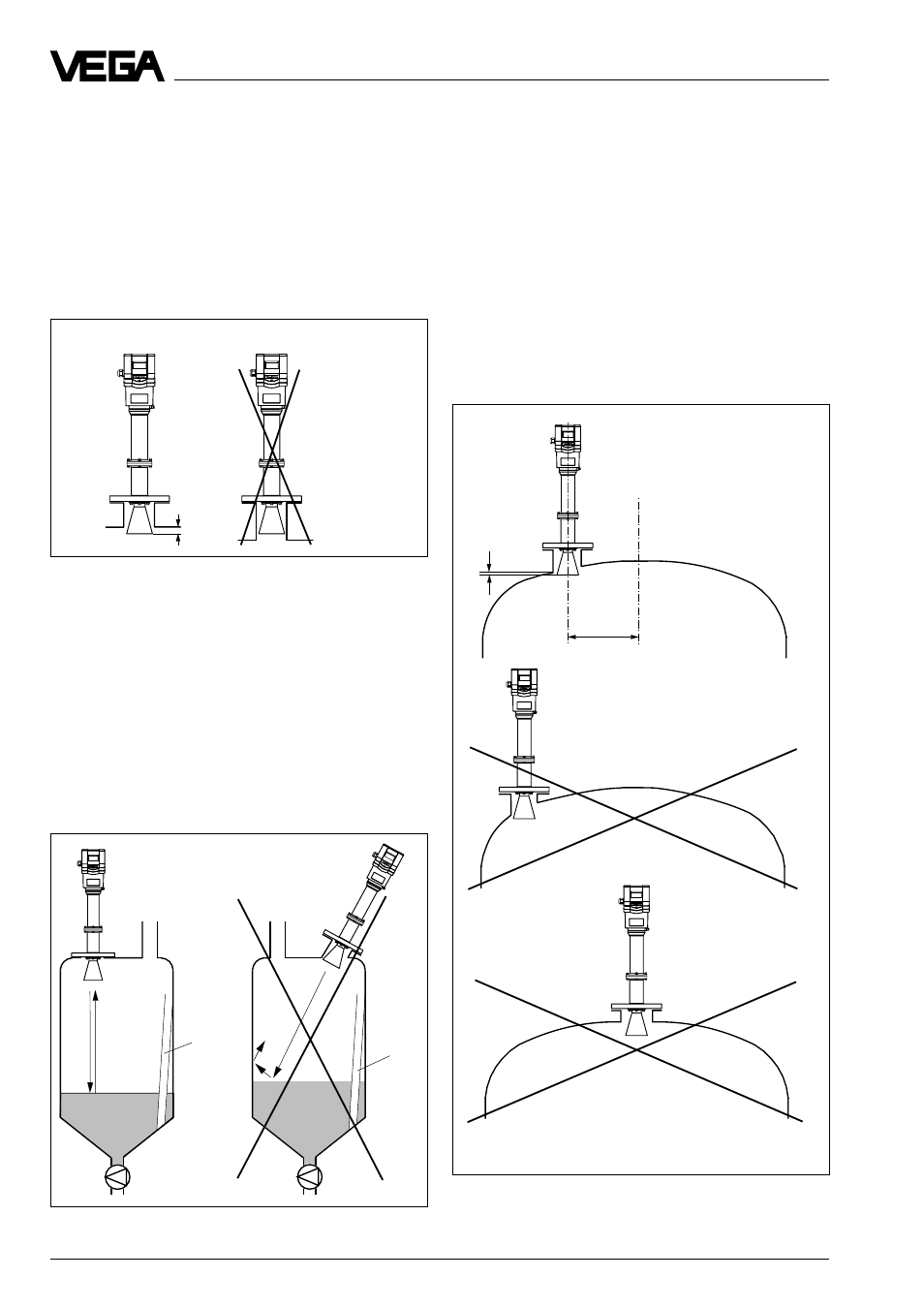

4.5 Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком длинный
патрубок возникает сильный ложный эхо-
сигнал, который осложняет измерения.
Обратите внимание на то, чтобы рупорная
антенна не менее чем на 10 мм выступала из
патрубка.
Неправильная ориентация на
поверхность заполняемого
материала
Установка датчика, когда он не направлен
на поверхность заполняемого материала,
приводит к ослаблению измерительного
сигнала. Направьте ось датчика, по воз-
можности, перпендикулярно к поверхнос-
ти заполняемого материала, для того что-
бы дос-тичь оптимальных результатов
измерений.
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши ре-
зервуаров влияют на сигнал как параболи-
ческое зеркало. Если радарный датчик
расположен в центре такой параболической
крыши, то он получает усиленные ложные
эхо-сигналы. Оптимальный монтаж здесь,
как правило, на половине радиуса резервуа-
ра от середины.
10 mm
Рупорная антенна: Правильная и неправильная
длина патрубка
Стержневая антенна: Правильная и неправильная
длина патрубка
Монтаж на резервуаре с параболической крышей
