Страница 40: Распорки резервуаров
40
VEGAPULS 56V
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
;;;;
Монтаж и установка

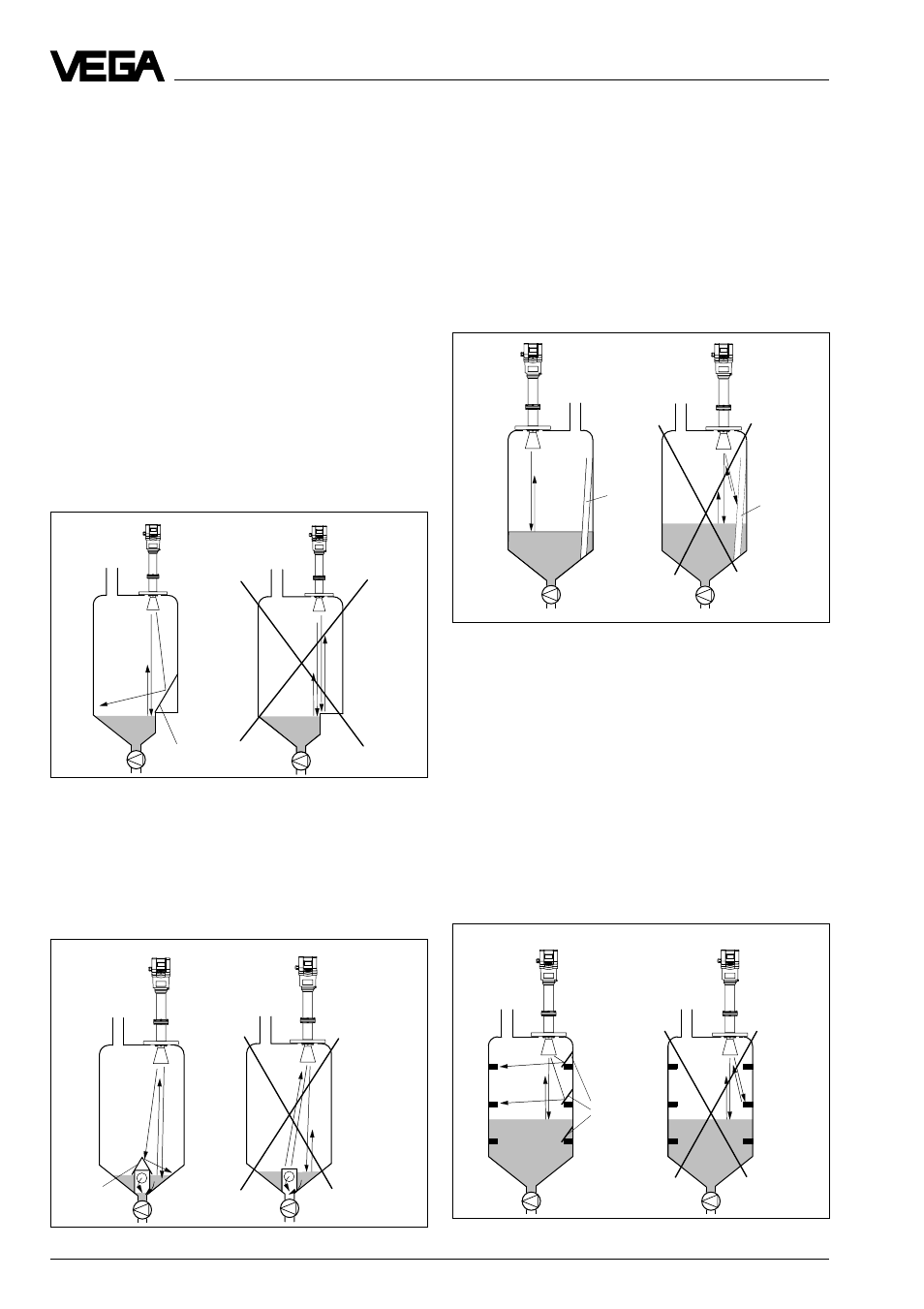

4.4 Ложный эхо-сигнал
Место установки радарного датчика дол-
жно быть выбрано так, чтобы никакие
встроенные конструкции или втекающие
заполняющие материалы не пересекались
с радарным сигналом. Следующие приме-
ры и указания покажут Вам наиболее
частые проблемы измерения и помогут их
избежать.
Выступы резервуаров
Формы резервуаров с плоскими выступа-
ми, обращенными к антенне, могут сильно
затруднять измерения из-за сильного
ложного эхо-сигнала. Экраны над этими
плоскими выступами рассеивают ложный
эхо-сигнал и гарантируют надежное изме-
рение.
Впускной коллектор, например, для сме-
шивания материала с гладкой обращенной
к радарному датчику поверхностью зак-
рывается наклонным экраном. В результа-
те ложный сигнал рассеивается.
Плоские выступы резервуаров
Выступы резервуара (впускная труба)
Встроенные конструкции
резервуаров
Встроенные конструкции резервуаров,
как например лестница, часто являются
причиной ложного эхо-сигнала. Обратите
внимание при проектировании мест изме-
рения на беспрепятственный доступ ра-
дарного сигнала к заполняемому материа-
лу.
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции резер-
вуа-ров быть причиной сильных ложных
эхо-сигналов, накладывающихся на по-
лезное эхо. Маленькие экраны действен-
но предотвращают прямое отражение
ложных эхо-сигналов. Ложные эхо-сигна-
лы диффузно рассеиваются в простран-
стве и затем отфильтровываются измери-
тельной электроникой как «эхошумы».
Встроенные конструкции резервуара
Распорки резервуара
Правильно
Лестница
Лестница
Экраны
Неправильно
Правильно
Неправильно
Правильно
Неправильно
Правильно
Неправильно
