VEGAPULS 56V
47
S E N S O R
D I S P L AY
1
2
3
4
5
6
7
8
ESC
ESC
+
-
OK
OK
-
+
1
2
C
5
6
7
8
4
3
Commu-
nication
+ -
4...20mA
Display
1
2
C
5
6
7
8
4
3
VBUS
-
+
ESC
OK
Tank 1
m (d)
12.345
Электрическое подключение

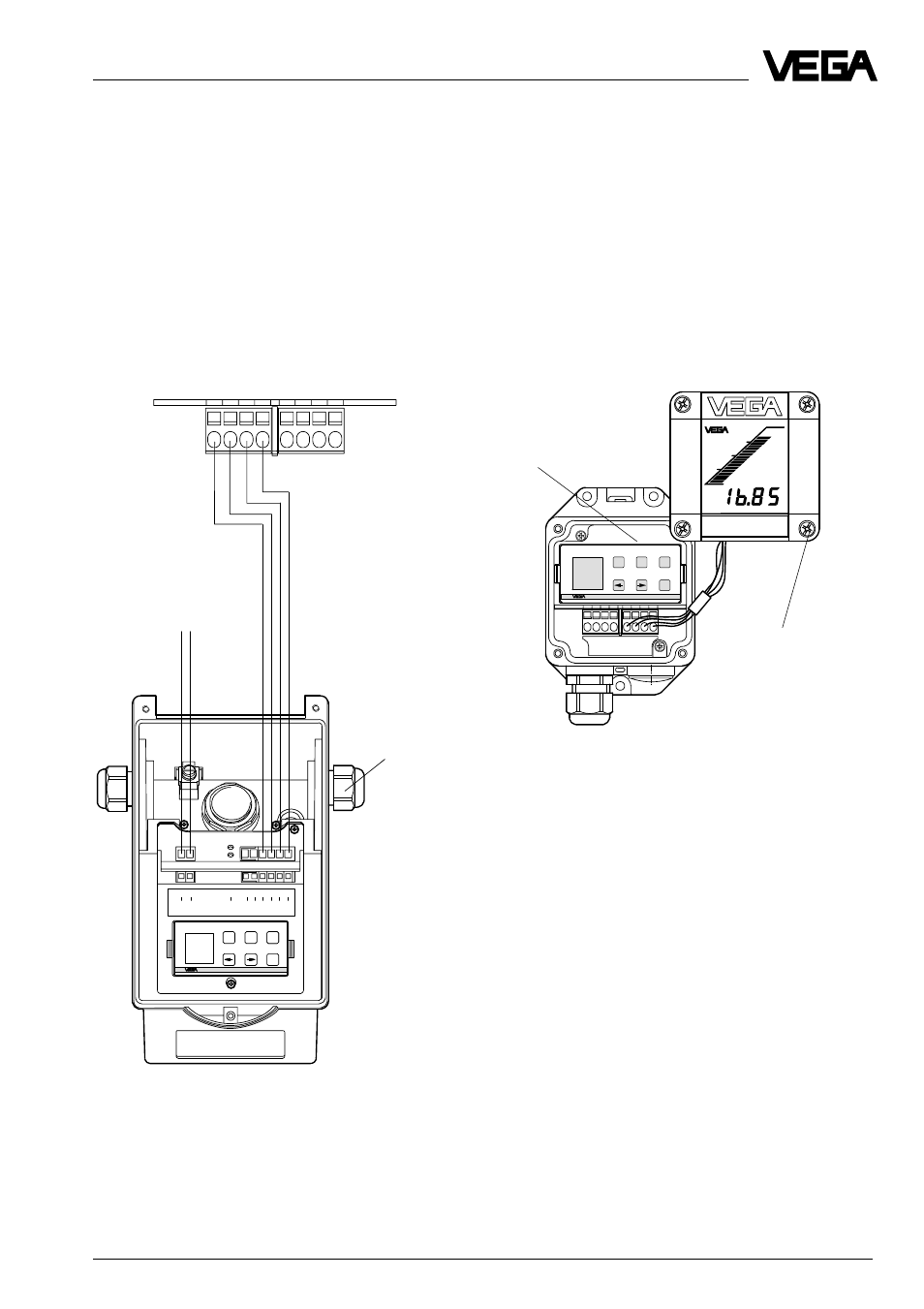

5.3 Подключение внешнего инди-
каторного устройства
VEGADIS 50
Отвинтите 4 винта на крышке корпуса
VEGADIS 50.
Вы можете процесс подключения облегчить
тем, что зафиксируете крышку корпуса во
время подключения справа на корпусе
двумя винтами (рисунок).
VEGADIS 50
Винты
Вход от
датчика
Дисплей
(к индикаторному
модудю в датчике)
Соединительная
планка в
VEGADIS 50
Напряжение
питания
Обслуживающий
модуль
Указание:
Четырехжильный соединительный кабель к
VEGADIS 50 должен быть экранирован и
может быть максимум 25 м длиной. Цифро-
вые сигналы к индикатору при более длин-
ном соединительном кабеле искажались бы
из-за емкости кабеля. Экран кабеля следует
заземлять вместе с экраном сигнального
провода датчика.
M20 x 1,5
(диаметр
подключающего
кабеля 5…9 мм)
