14

VEGAPULS 56V

2

2

4

4

VEGAMET

515V

VEGATRENN

547

2

Типы и варианты

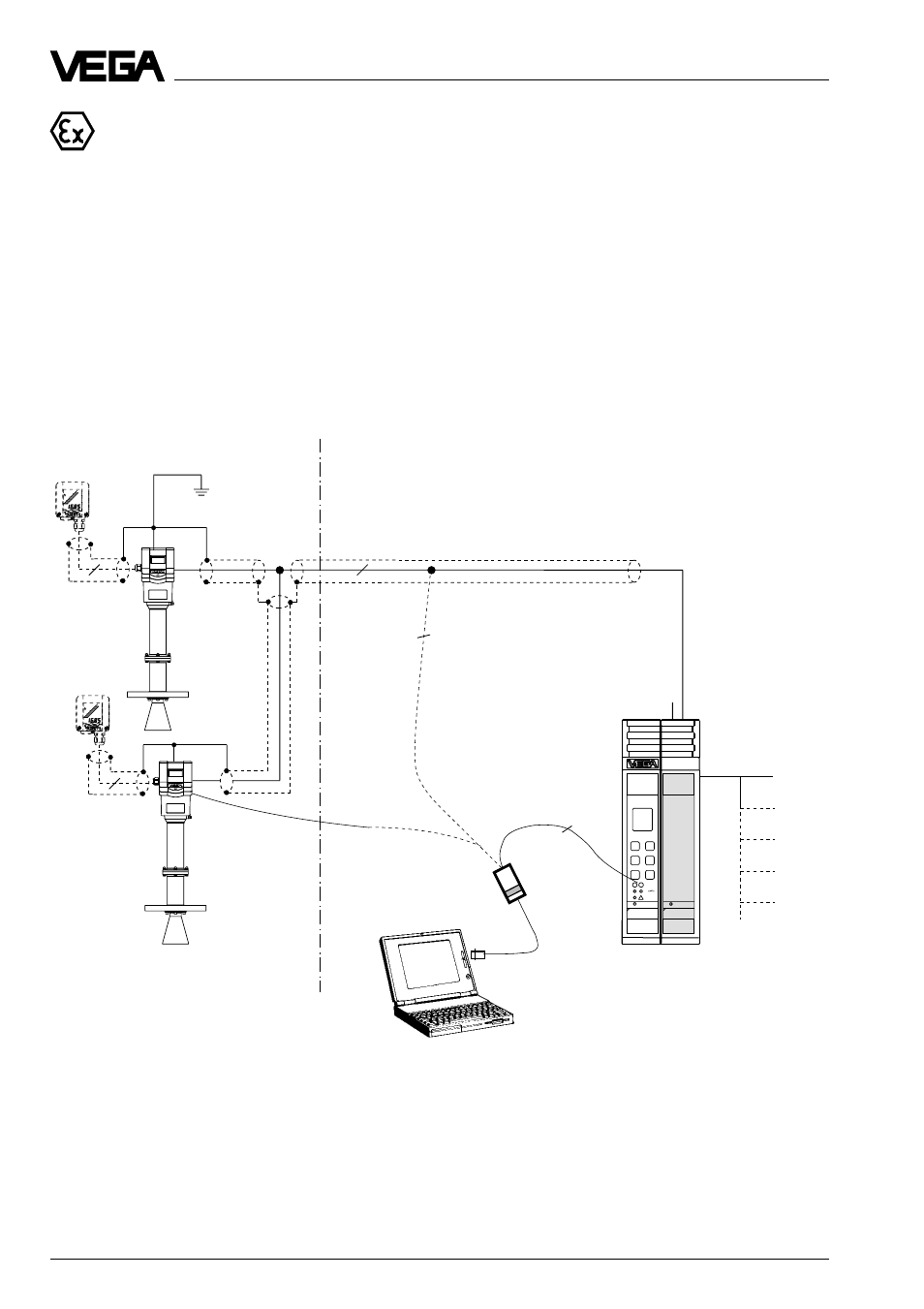

Измерительная система с 1… 2 VEGAPULS 56 V Ex, 56V Ex0 с
разделителем питания VEGATRENN 548 V Ех и устройством
формирования сигнала VEGAMET 515 V

• Двухпроводная техника, искрозащищеннаое ia-питание от разделителя питания для

работы в Ex-Zone 1 (VEGAPULS 56V Ex) или в Ex-Zone 0 (VEGAPULS 56V Ex0)

• Ex-область по CENELEC и ATEX
• Цифровой выходной сигнал, два датчика на одной линии
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией

(удалено от датчика до 25 м)

• Обслуживание с ПЭВМ, устройства формирования сигнала или обслуживающего

модуля MINICOM (подключается к датчику или к внешнему индикаторному устрой-
ству VEGADIS 50)

• Максимальное сопротивление сигнальной линии 15 Ом на жилу или макс. длина кабе-

ля 1000 м (см. также ограничения на разделитель питания)

VEGADIS 50

VEGADIS 50

VEGACONNECT 2

Экранированный провод при
электромагнитных наводках

1)

Устройство формирования
сигнала VEGAMET 515 V с
Ex-разделителем питания
VEGATRENN 548 V Ex в
корпусе типа 506

Токовые
выходы
Выходы напря-
жения
Релейные
Цифровая сеть
Сообщения об
аварии

Ex-область

Не Ex-область

EEx ia

EEx ia

1)

Провода к датчикам должны вестись
экранированным кабелем. Заземлять экран
нужно на устройстве формирования сигнала
или лучше на датчике. При сильных электро-
магнитных наводках рекомендуется кабель с
двух сторон заземлить. При этом следует
учесть, чтобы по экрану не протекал никакой
уравнительный ток. Уравнительные токи
предотвращаются при двухстороннем заземле-
нии экрана кабеля тем, что на одной стороне
(например, в шкафу распределительного
устройства) экран соединяется с потенциалом
земли через конденсатор (например, 0,1 мкФ;
250 В).

Внимание!
В Ех-системах из-за возможной разницы
потенциалов не разрешается двухстороннее
заземление.
