52 VEGAPULS 56V
Запуск в работу
Вы можете производить min/max- настрой-
ку “со средой” (настройка на основе конк-
ретного уровня заполнения) или “без сре-
ды “ (не учитывая конкретный уровень
заполнения, то есть также при пустом
резервуаре).
Как правило, производят настройку без
среды, потому что во время настройки Вы
полностью независимы от реального уровня
заполнения резервуара.
Если Вы хотите производить настройку со
средой, то Вы должны min-настройку про-
водить с пустым (частично пустым) резе-
рвуаром и max-настройку с заполненным
(частично заполненным) резервуаром.
Поэтому удобно и быстро, как в примере,
проводить настройку без среды.

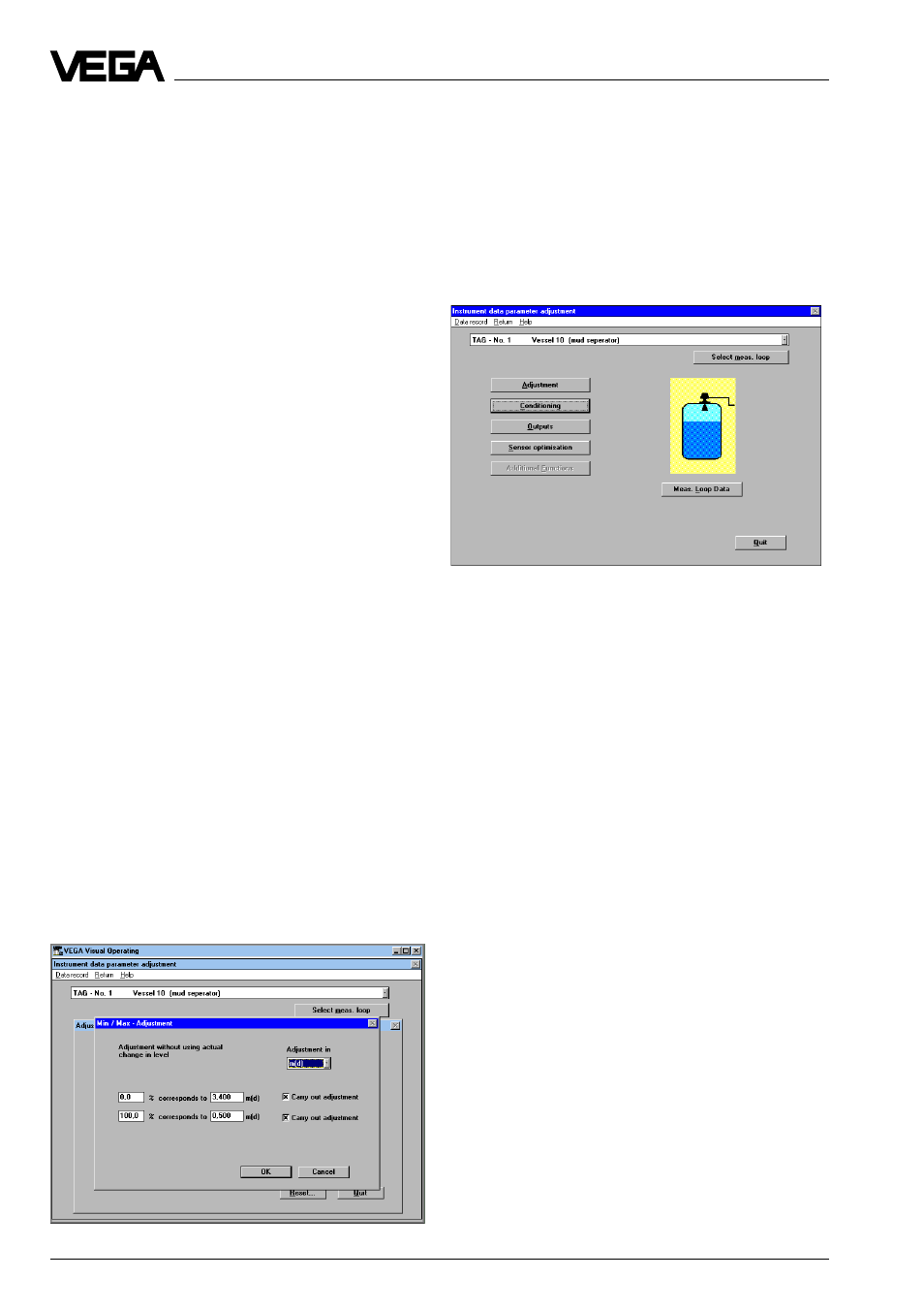

• Выберите “no (настройка без среды)”.
• Выберите в следующем окне, хотите ли
Вы настраивать в метрах (м) или футах
(ft).
• Укажите дистанцию для верхнего и
нижнего уровней заполнения и соответ-
ствующий уровень заполнения в процен-
тах.
В примере 0 % заполнение соответствует
дистанции 3,400 м а 100 % заполнение дис-
танции 0,500 м.
Примечание:
Датчик может измерять уровень заполнения
только внутри заданной рабочей области.
Для измерения уровня заполнения вне рабо-
чей области, рабочая область в меню
“Sensor optimisation/Meas. environment”.
должна быть соответственно исправлена.
• Подтвердите Ваши данные кнопкой
“OK”, и Вы попадете опять в окно меню
“Adjustment”.
• Нажмите в окне меню “Adjustment” на
“Quit”.
Вы попадете опять в окно меню
“Instrument data/Parameter adjustment
Таким образом, сенсорная электроника
имеет две характерные точки (min и max),
из которых образуется линейная пропор-
циональность между дистанцией заполне-
ния и процентным заполнением резервуа-
ра.
Эти две характерные точки могут распо-
лагаться, конечно, не на 0 % и 100 %, но
должны быть по возможности далеко друг
от друга (например, 20 % и 80 %). Характер-
ные точки для настройки min/max должны
находиться минимально на 50 мм друг от
друга. Если характерные точки располага-
ются слишком близко друг от друга, уве-
личивается возможная ошибка в измере-
ниях.
Благоприятно поэтому, если Вы проводите
настройку при 0 % и при 100 %.
В меню “Instrument data/Parameter adjustment/
Conditioning/Linearisation” Вы сможете позже
по потребности задать или указать другую
линейную зависимость между дистанцией и
процентным уровнем заполнения (см. ниже
пункт линеаризация).
Формирование сигнала
• Нажмите в окне меню “Instrument data/
Parameter adjustment” на “Conditioning”.
Откроется окно меню "Conditioning“.
