VEGAPULS 56V
33
Базовая
плоскость

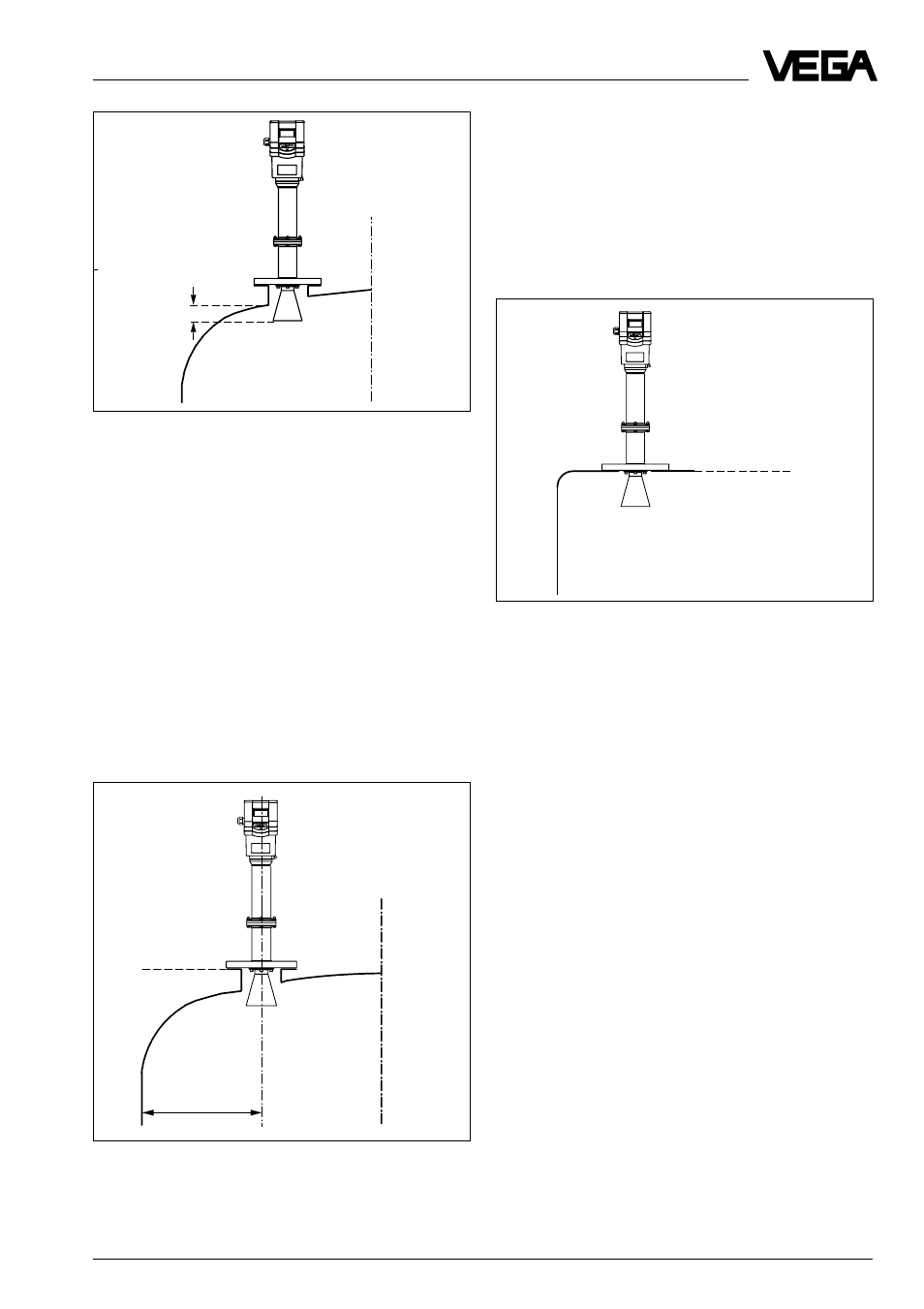

Монтаж на выпуклой поверхности резервуара
Базовая
плоскость
1
/
2
радиуса
резервуара
Монтаж и установка
Монтаж непосредственно на плоской крыше
резервуара
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает (учи-
тывая вес датчика), то плоский монтаж
непосредственно на крыше резервуара явля-
ется хорошим и благоприятным решением.
Базовой плоскостью в данном случае явля-
ется верхняя поверхность резервуара.
Монтируйте прибор на круглой крыше резер-
вуара не в середине крыши или близко к
наружной стене резервуара, а примерно на
удалении 1/2 радиуса резервуара от середи-
ны или от наружной стенки резервуара.
Круглые крыши резервуаров влияют на
радарные сигналы как параболическое зер-
кало. Если радарный датчик находится в
самом центре этой параболической крыши
резервуара, то он особенно сильно воспри-
нимает все ложные эхо-сигналы. Поэтому
обратите внимание на монтаж вне этой
центральной точки, Вы избежите, таким
образом, усиленного параболического лож-
ного эхо-сигнала.
> 10 mm
4.3 Измерение в опуске
(волновод или отводная
труба)
Общие указания
Трубчатые антенны используются преиму-
щественно в резервуарах со многими встро-
енными конструкциями, как например, на-
гревательные трубки, теплообменники или
быстро вращающиеся мешалки. Таким обра-
зом возможно также измерение заполняе-
мых материалов при интенсивной турбулен-
ции, и встроенные конструкции не вызывают
никаких ложных отражений.
Благодаря фокусировке радарных сигналов
внутри измерительной трубы могут также
хорошо измеряться при измерении в волно-
воде и отводной трубе среды с низкой
диэлектрической проницаемостью
(
e
r
=1,6…3).
На конце трубы желательно установить
рассеивающий экран. Благодаря этому в
области min. уровня сигнал от заполняемо-
го материала надежнее отражается. Это
особенно важно для заполняемых матери-
алов с диэлектрической константой
меньше 5.
Монтаж на выпуклой крыше резервуара
