4 обслуживание с пэвм и vegalog – Инструкция по эксплуатации VEGA VEGAPULS 56V
Страница 74
74
VEGAPULS 56V
• Нажмите на “Yes”.
Если Вы подключаете VVO к VEGALOG, в
который уже ранее были введены данные, то
Вы получаете запрос хотите ли Вы перенес-
ти запомненные данные с ПЭВМ на VEGA-
LOG или данные VEGALOG на ПЭВМ.
• Нажмите “OK” и Вы попадете в “Main
menu window”.
В дальнейшем в меню “Configuration/
Program/User access” можно определить
другого пользователя (см. стр. 50).
6.4 Обслуживание с ПЭВМ и
VEGALOG

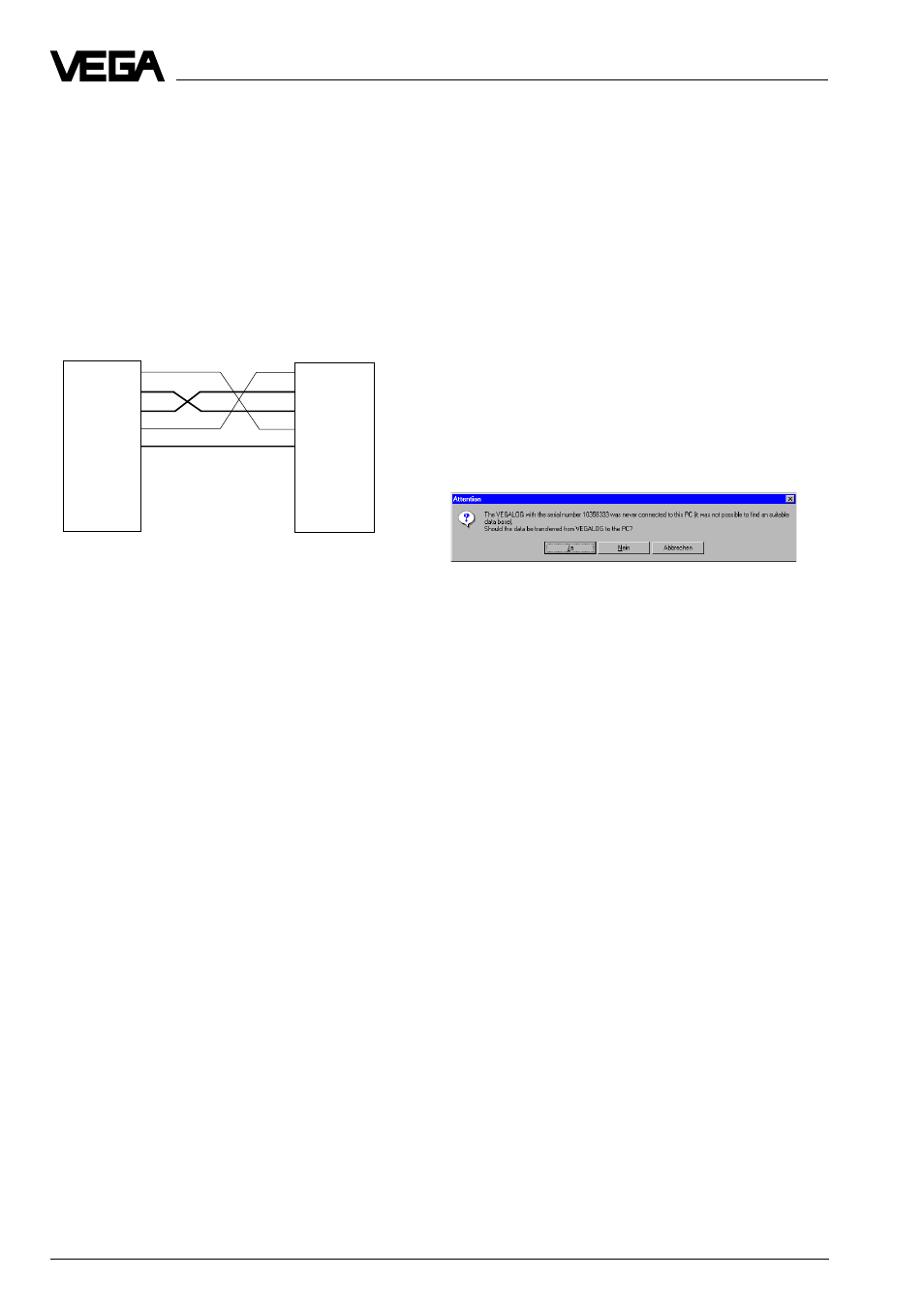

Для подключения ПЭВМ к центру формиро-
вания сигнала VEGALOG используйте стан-
дартный интерфейсный кабель RS232 DTE-
DTE (Data Terminal Equipment). С помощью
кабеля Вы соединяете ПЭВМ с центром
формирования сигнала VEGALOG .
DTE
DTE
DCD
1
1
DCD
RxD
2
2
RxD
TxD
3
3
TxD
DTR
4
4
DTR
GND
5
5
GND
---
6
6
---
---
7
7
---
---
8
8
---
---
9
9
---
Запуск в работу
Через сигнальные и питающие провода
между датчиком и центром формирования
сигнала передаются в цифровом виде
наряду с результатами измерения также
сигналы обслуживания. Обслуживающая
программа VVO может затем связываться
с центром формирования сигнала и всеми
подключенными датчиками. В главе 2.2
“Построение измерительных систем”
изображено подключение ПЭВМ к различ-
ным измерительным устройствам.
Первые шаги запуска в работу с ПЭВМ,
соединенной с центром формирования сиг-
нала VEGALOG, соответствуют обслужива-
нию в главе 6.2 ”Обслуживание с ПЭВМ на
VEGAMET “.
• Соедините стандартный выход вашей
ПЭВМ через стандартный ноль-модем-
ный кабель RS232 (9-контактный) с
центром формирования сигнала
VEGALOG .
• Включите напряжение питания устройства
формирования сигнала.
Примерно через 1…2 минуты (самотест)
измерительное устройство, как правило, в
рабочем состоянии и показывает измеряе-
мые величины.
• Запустите математическое обеспечение
VVO на своей ПЭВМ.
Указание:
Если Вы не получили соединение с датчи-
ком, перепроверьте пожалуйста:
- поступает ли на центр формирования
сигнала питающее напряжение ?
- не пользуетесь ли Вы не тем кабелем
RS232 вместо соединяющего кабеля
VEGA RS-232 ?
Если с первого раза наступила связь VVO
(математическое обеспечение) с устрой-
ством формирования сигнала, то Вас спро-
сят нужно ли перенести данные с устрой-
ства формирования сигнала на ПЭВМ.
