VEGAPULS 56V
Запуск в работу

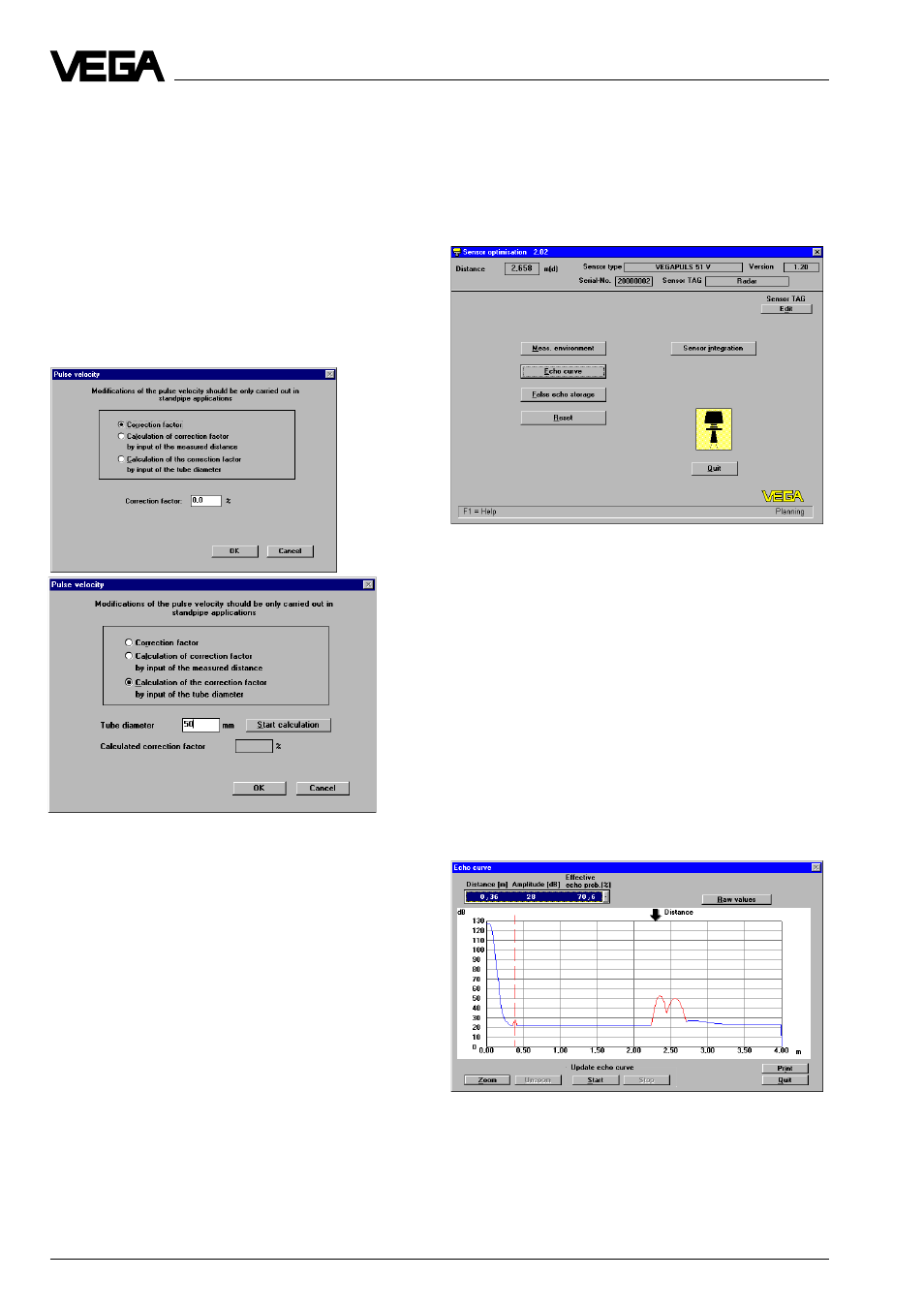

В пункте меню “Pulse velocity” Вы только
тогда вводите данные, если Вы производи-
те измерения в проточной или отводной
трубе (опуске). При измерении в опуске
время распространения сигнала зависит
от внутреннего диаметра трубы. Чтобы
учесть это, датчику нужно сообщить
информацию о диаметре трубы (внутрен-
ний)
В дальнейшем в пункте меню “Pulse
velocity” возможно осуществить корректи-
ровку скорости распространения радарного
сигнала.
Примечание:
Радарный сигнал распространяется со ско-
ростью света.
• Покиньте это меню, если Вы не хотите
вводить данные с помощью “Cancel”.
• С помощью “OK” подтвердите предпри-
нятый ввод данных.
• Нажмите в окне меню ”Meas.
environment“ на ”Quit“.
Вы опять находитесь в окне меню ”Sensor
optimisation“.
Эхо кривая
С помощью пункта меню “Echo curve” Вы
можете увидеть уровень радарного эха.
Если при наблюдении за эхо-кривой Вы
получили сильный ложный эхо сигнал из-
за конструкций резервуара, может помочь
корректировка положения установки
(если возможно), которая локализует и
уменьшит величину ложного эхо-сигнала.
На следующей картинке Вы видите эхо-
кривую перед корректировкой угла установ-
ки (направление на поверхность заполняе-
мого материала) с ложным эхо-сигналом,
который почти такой же величины, как и эхо
от заполняемого материала и обусловлен
распоркой резервуара.
На следующей картинке Вы видите эхо-
кривую после оптимального направления
датчика на поверхность заполняемого
материала (ось датчика вертикально
направлена к поверхности заполняемого
материала).
