VEGAPULS 56V
55
Запуск в работу

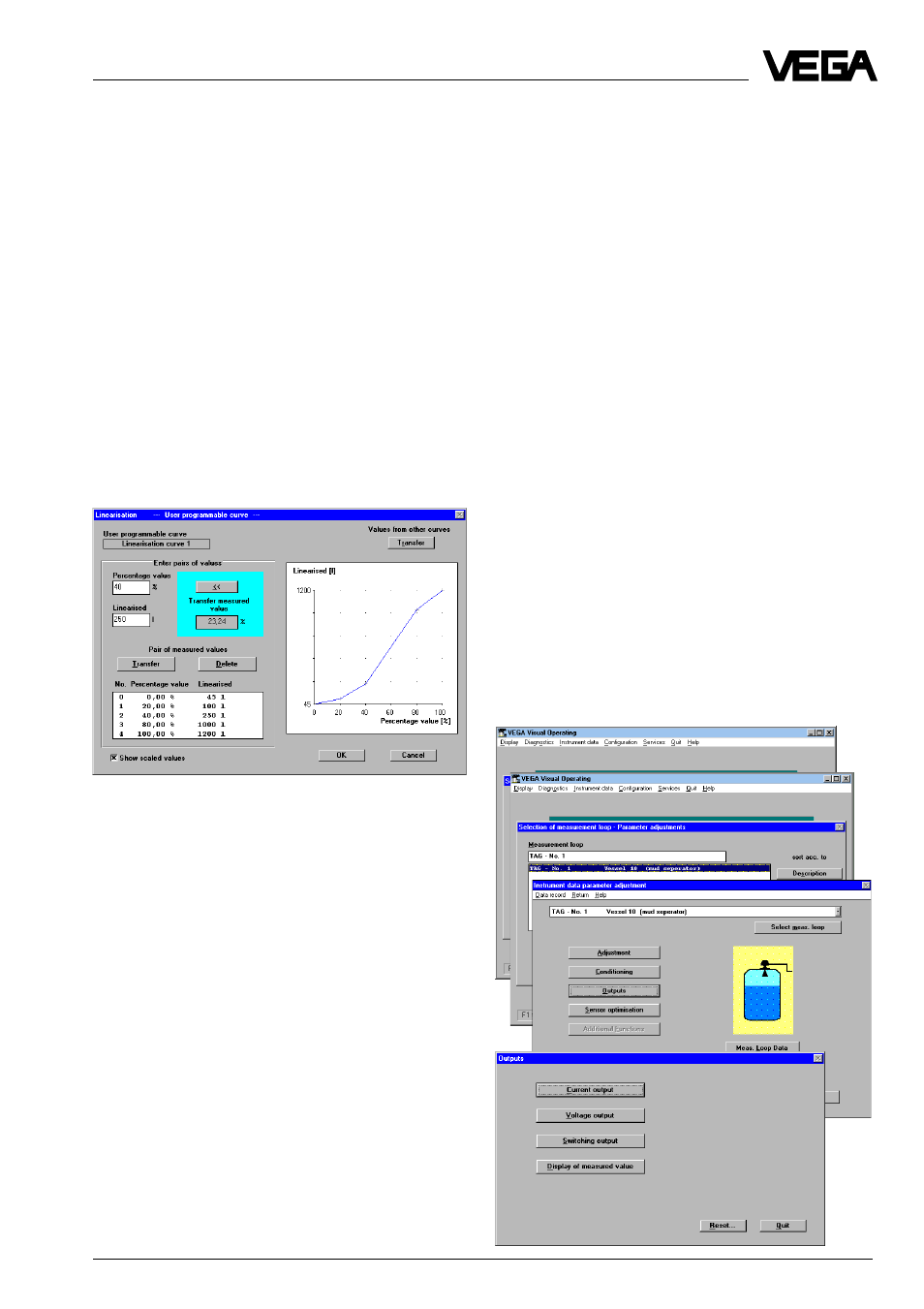

• Установите опцию “Show scaled values”,
для того, чтобы получить на оси Y уста-
новленную единицу измерения (слева
внизу в окне меню).
Опорная точка 0 лежит на 0 % заполнении
(процентные значения [%]), что соответству-
ет фактическому расстоянию до поверх-
ности заполняемого материала в 3,400 м в
примере (пустой резервуар).
Величина объема составляет при этом 45,5
литра (остаточное заполнение резервуара).
Опорная точка 1 лежит на уровне заполне-
ния в 20 % (20 % измеряемого расстояния от
0,500 м…3,400 м). При 20 % уровне запол-
нения находятся в нашем примере в ре-
зервуаре 100 литров.
Опорная точка 2 лежит на уровне запол-
нения 40 %. При этом уровне заполнения в
резервуаре находятся 250 литров.
Опорная точка 3 лежит на уровне заполне-
ния 80 %, при котором в резервуаре находят-
ся 1000 литров.
Опорная точка 4 лежит на уровне заполне-
ния в 100 % (расстояние до заполняемого
материала 0,500 м), при котором в резервуа-
ре находятся 1200 литров.
Вы можете максимально задать 32 опорные
точки (пары значений) на линеаризирован-
ной кривой.
• Покиньте меню, нажав ”OK“.
• Подтвердите ввод данных, нажав ”OK“,
и ваша индивидуальная линеаризиро-
ванная кривая сохранится в датчике.
Опять в окне меню “Conditioning” Вы мо-
жете указать с помощью пункта меню
“Integration time” время интегрирования
измеряемой величены. Это имеет смысл при
колеблющейся поверхности измеряемого
материала, чтобы не получать постоянно
меняющиеся значения измеряемой величи-
ны и конечный результат. Стандартно время
интегрирования устанавливается в 0 секунд.
• Покиньте меню, нажав ”OK“ и Вы попаде-
те опять в окно меню ”Instrument data
parameter adjustment“.
• Покиньте окно меню, нажав ”OK“.
Вы находитесь опять в окне меню
«Instrument data parameter adjustment“.
• Нажмите на”Quit“.
Выходы
• Выберите ”Instrument data parameter
adjustment“.
• Выберите в окне меню ”Instrument data
parameter adjustment“ пункт ”Outputs“.
