VEGAPULS 56V

13

2

2

4

4

VEGAMET

515V

2

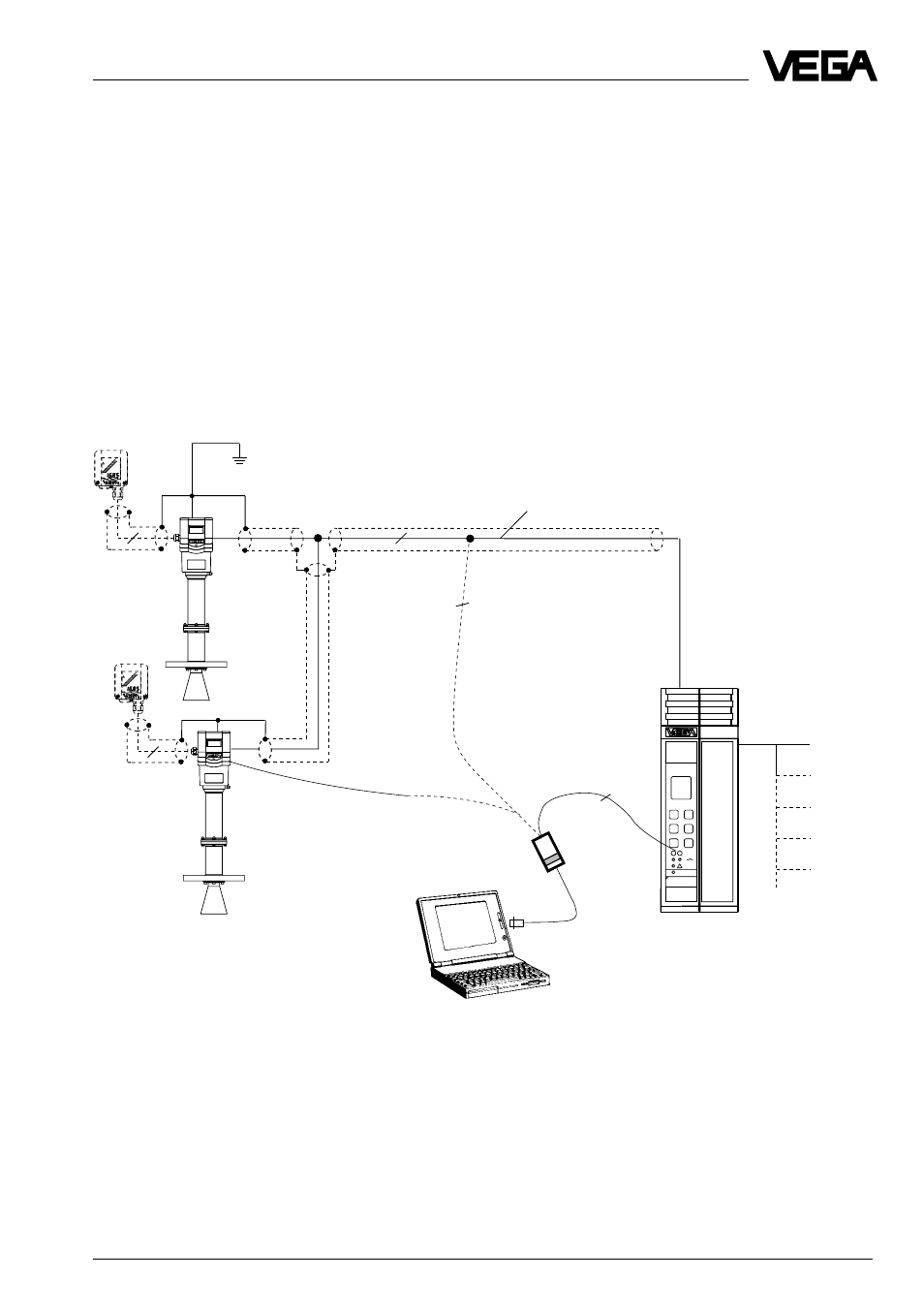

Измерительная система с1…2 VEGAPULS 56V с устройством формирования
сигнала VEGAMET 515 V

• Двухпроводная техника, питание от устройства формирования сигнала. Выходной сигнал и

напряжение питания через двухжильный провод

• Цифровой выходной сигнал, два датчика на одной линии
• Индикатор измеряемой величины в датчике или в устройстве формирования сигнала
• Вариант внешнего индикаторного устройства (удален от датчика до 25 м, монтирует-

ся в Ех-зоне)

• Обслуживание с ПЭВМ, устройства формирования сигнала или обслуживающего модуля

MINICOM (подключается к датчику или к внешнему индикаторному устройству VEGA-
DIS 50)

• Максимальное сопротивление сигнального провода 15 Ом на жилу или макс. длина кабе-

ля - 1000 м

Типы и варианты

VEGADIS 50

VEGADIS 50

VEGACONNECT 2

Экранированный провод при
электромагнитных наводках

1)

Устройство формиро-
вантя сигнала
VEGAMET 515 V в
корпусе типа 505

Токовые
выходы
Выходы напря-
жения
Релейные
Цифровая сеть
Сообщения об
аварии

1)

Провода к датчикам должны вестись экрани-
рованным кабелем. Заземлять экран нужно на
устройстве формирования сигнала или лучше
на датчике. При сильных электромагнитных
наводках рекомендуется кабель с двух сторон
заземлить. При этом следует учесть, чтобы по
экрану не протекал никакой уравнительный
ток. Уравнительные токи предотвращаются
при двухстороннем заземлении экрана кабеля
тем, что на одной стороне (например, в шкафу
распределительного устройства) экран
соединяется с потенциалом земли через
конденсатор (например, 0,1 мкФ; 250 В).
