VEGAPULS 56V 15
2
2
4
4
VEGAMET
515V
2

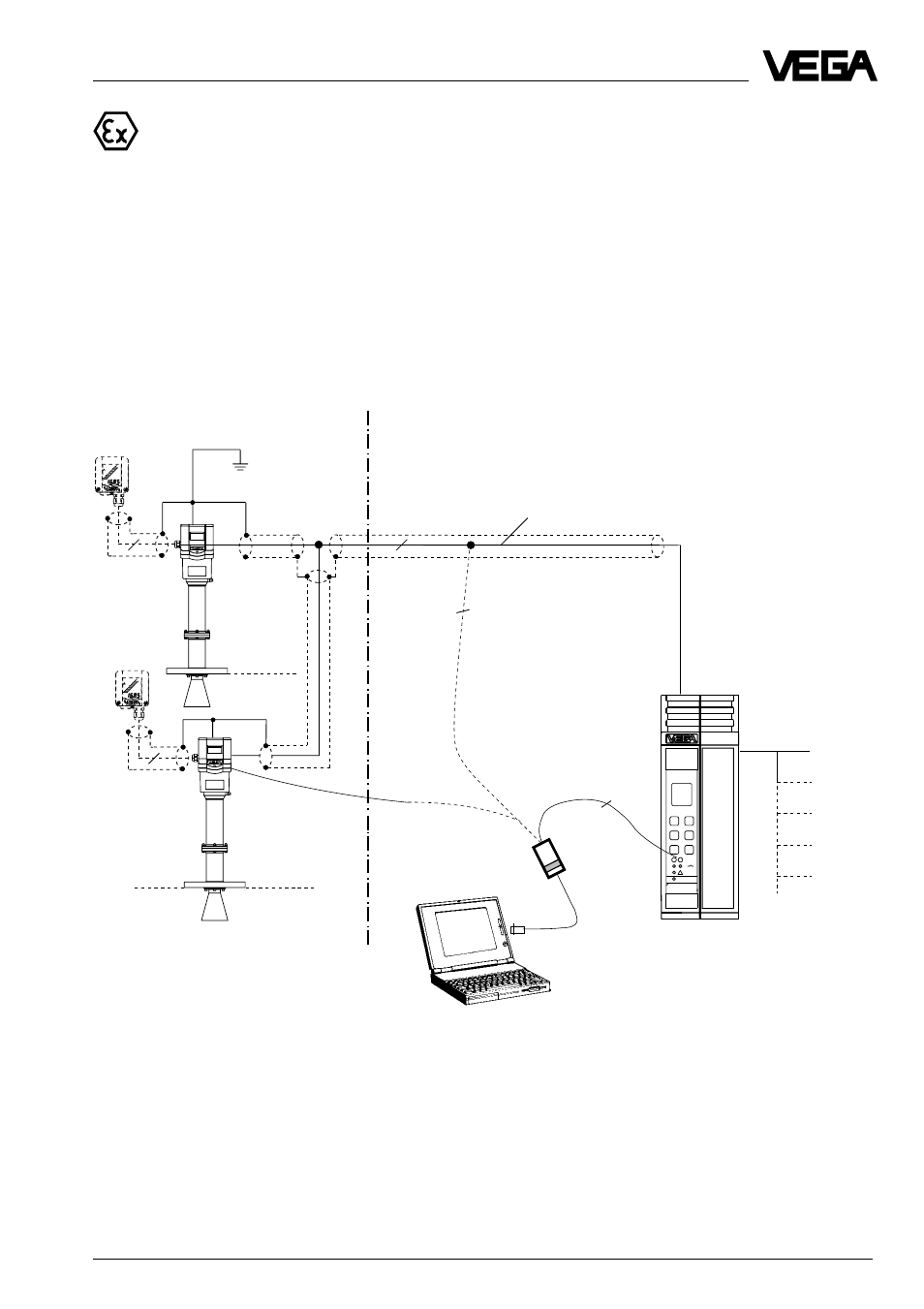

Измерительная система с 1… 2 VEGAPULS 56 V Ex, 56V Ex0 с
непроницаемой соединительной коробкой с устройством
формирования сигнала VEGAMET 515 V
• Двухпроводная техника, питание от устройства формирования сигнала для работы в Ex-
Zone 1 (VEGAPULS 56V Ex) или в Ex-Zone 0 (VEGAPULS 56V Ex0)
• Ex-область по CENELEC и ATEX
• Цифровой выходной сигнал, два датчика на одном проводе
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией
(удален от датчика до 25 м)
• Обслуживание с ПЭВМ, устройства формирования сигнала или обслуживающего
модуля MINICOM (подключается к датчику или к внешнему индикаторному устрой-
ству VEGADIS 50)
• Максимальное сопротивление сигнального провода 15 Ом на жилу или макс. длина
кабеля 1000 м (см. также ограничения на разделитель питания)
Типы и варианты
VEGADIS 50
VEGADIS 50
VEGACONNECT 2
Экранированный провод при
электромагнитных наводках
1)
Устройство
формирования сигна-
ла VEGAMET 515 V в
корпусе типа 506
Токовые
выходы
Выходы напря-
жения
Релейные
Цифровая сеть
Сообщения об
аварии
Ex-область Не Ex-область
EEx d ia
EEx e
Zone 1
Zone 0
Zone 1
Zone 0
1) Провода к датчикам должны вестись
экранированным кабелем. Заземлять экран
нужно на устройстве формирования сигнала
или лучше на датчике. При сильных электро-
магнитных наводках рекомендуется кабель с
двух сторон заземлить. При этом следует
учесть, чтобы по экрану не протекал никакой
уравнительный ток. Уравнительные токи
предотвращаются при двухстороннем заземле-
нии экрана кабеля тем, что на одной стороне
(например, в шкафу распределительного
устройства) экран соединяется с потенциалом
земли через конденсатор (например, 0,1 мкФ;
250 В).
Внимание!
В Ех-системах из-за возможной разницы
потенциалов не разрешается двухстороннее
заземление.
