16

VEGAPULS 56V

VEGALOG

571 CPU

VEGALOG

571 EV

2

2

CPU

2

2

2

4

2

4

2

4

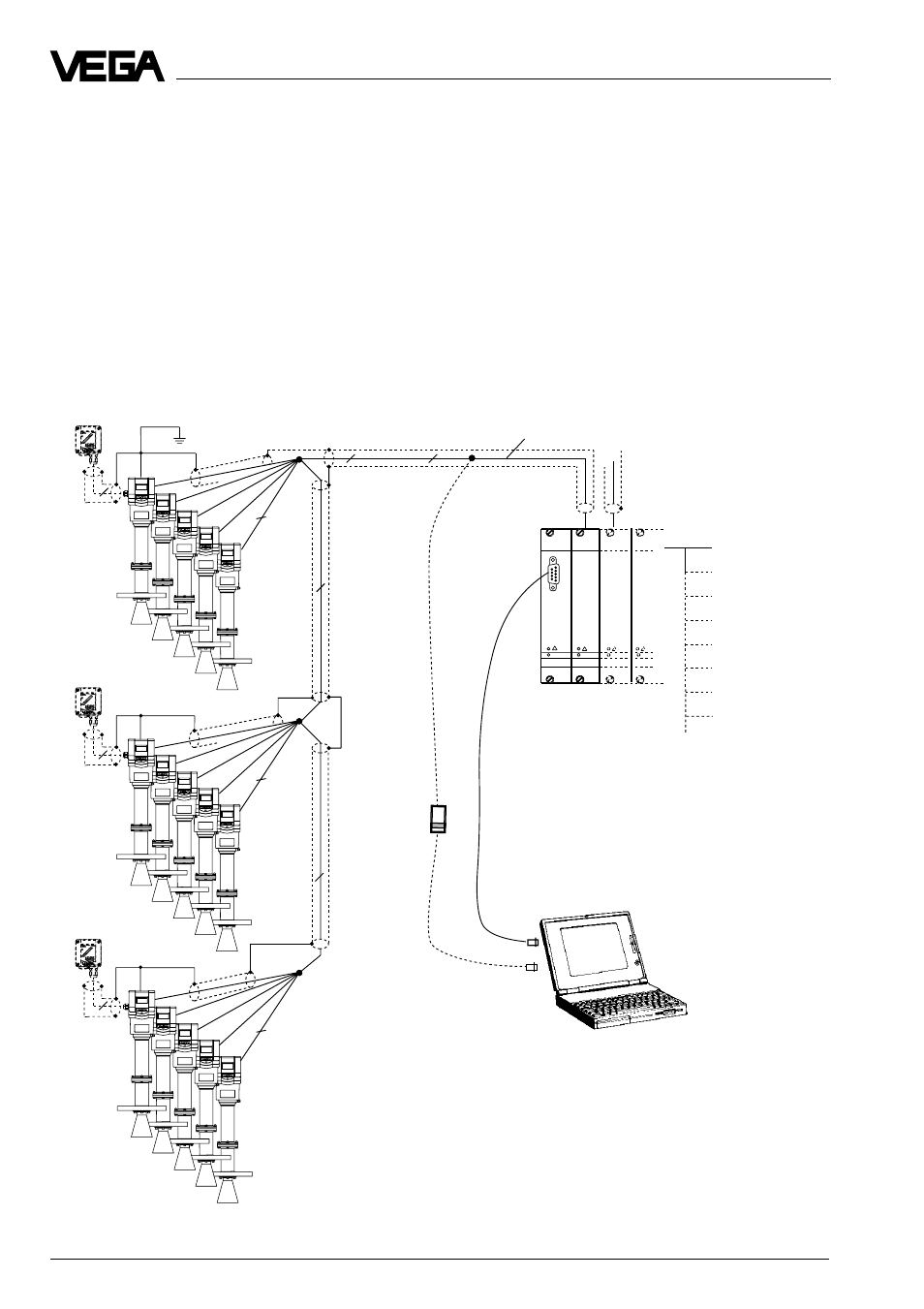

Измерительная система с 15 VEGAPULS 56 V на двухжильном проводе с
центром формирования сигнала VEGALOG 571

• Двухпроводная техника, питающее напряжение и цифровой выходной сигнал через

один двухжильный провод, центр формирования сигнала VEGALOG 571

• До 15 датчиков на одном двухжильном проводе
• Индикатор измеряемой величины, встроенный в датчик
• Вариант внешнего индикаторного устройства с аналоговой и цифровой индикацией

(может монтироваться на удалении от датчика до 25 м)

• Обслуживание с ПЭВМ или обслуживающим модулем MINICOM (съемный, устанавливает-

ся в датчик или во внешнее индикаторное устройство VEGADIS 50)

• Макс. сопротивление сигнального провода 15 Ом на жилу или макс. длина кабеля

1000 м

Типы и вариантыs

VEGADIS 50

VEGADIS 50

VEGA-
CONNECT 2

Экранированный провод при
электромагнитных наводках

1)

Центр формирования
сигнала VEGALOG 571 с
входными картами в 19"-
стойке, 15 датчиков к одной
карте и двухжильный
провод

Токовые выходы

Вых. напряжения

Релейные

Цифровая сеть

Сигнал ошибки

Подсоед. ко всем

BUS-системам

Транзисторные
выходы

VEGADIS 50

VEGAPULS 56V
(15 датчиков группируются
любым образом на двух-
жильном проводе)

1)

Провода к датчикам должны вестись экраниро-
ванным кабелем. Заземлять экран нужно на уст-
ройстве формирования сигнала или лучше на
датчике. При сильных электромагнитных навод-
ках рекомендуется кабель с двух сторон зазем-
лить. Cледует учесть, чтобы по экрану не проте-
кал уравнительный ток. Уравнительные токи
предотвращаются при двухстороннем заземлении
экрана тем, что на одной стороне (например, в
шкафу распределительного устройства) экран
соединяется с потенциалом земли через конден-
сатор (например, 0,1 мкФ; 250 В).
