Запуск в работу
Важнейшие этапы обслуживания
На страницах 66…73 Вы найдете комплекс-
ный план меню устройства формирования
сигнала VEGAMET 515 V, а также обслужива-
ющего модуля MINICOM . План меню устрой-
ства формирования сигнала VEGAMET 514
V во многом идентичен с ним (смотри руко-
водство по эксплуатации устройства форми-
рования сигнала VEGAMET 514 V).
Производите настройку датчика в указанной
ниже числовой последовательности. Соот-
ветствующие номера Вы найдете в планах
меню на страницах 66…73.
Указание:
Пункты со скобками наряду с устройством
формирования сигнала VEGAMET можно
выполнять или обслуживать ручным обслу-
живающим модулем MINICOM.
1a Конфигурация места измерения
1b Конфигурация входа (как правило, уста-
новлена уже на заводе)
2) Измерение в опуске
3
Min/Max-Регулировка
4) Условия измерения
5) Рабочая область
6
Формирование сигнала /Масштабирова-
ние
7
Выходы
8) Запоминание ложных эхо-сигналов (не-
обходимо только тогда, если в процессе
работы выявились ошибки измерения).
9) Индикатор полезного уровня и шумового
уровня
10) Регулировка/формирование сигнала/
выходы дисплея датчика

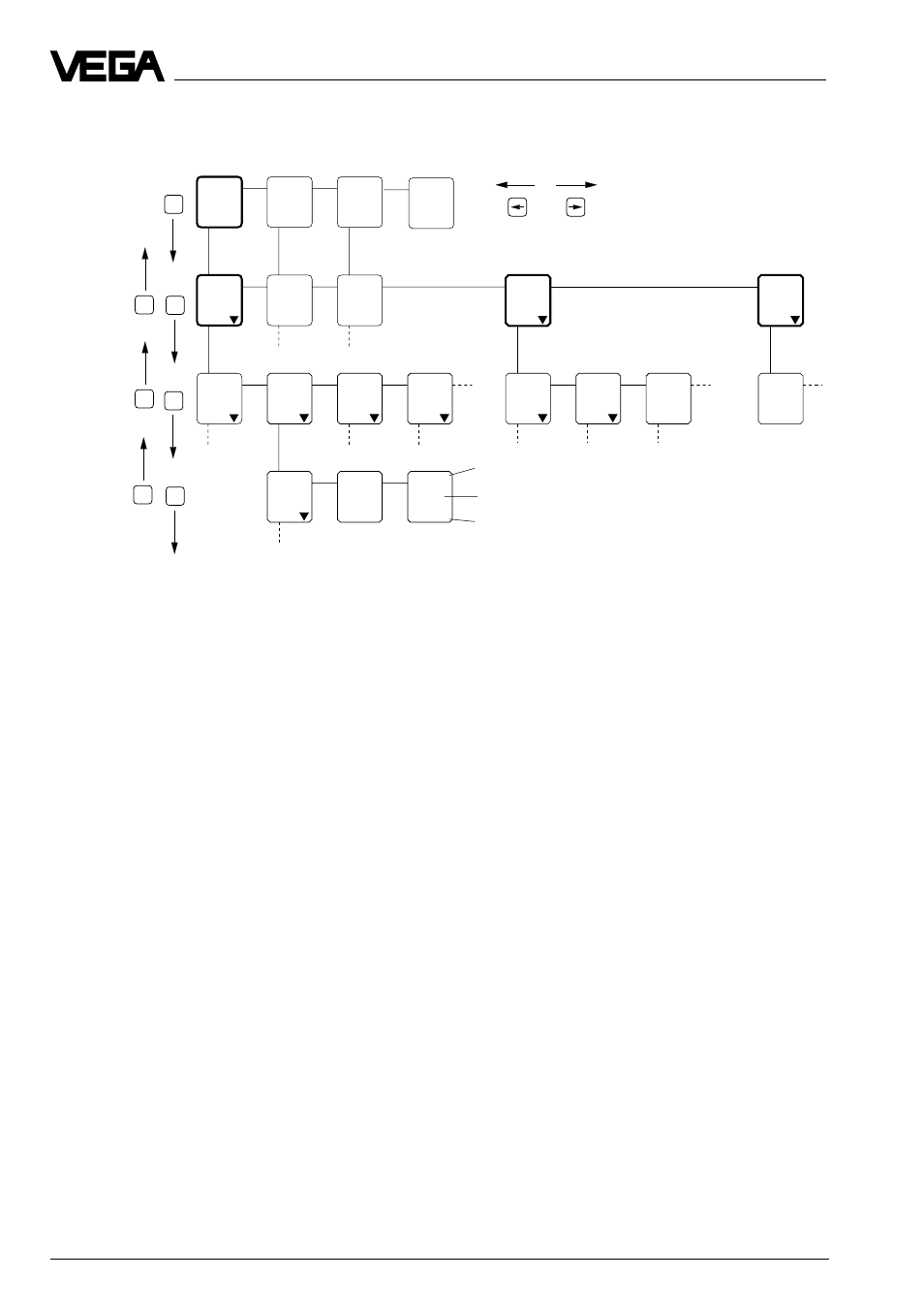

Структура обслуживания устройством формирования сигнала и
обслуживающим модулем MINICOM
ESC
OK
OK
OK
OK
ESC
ESC
TAG1
%
36.9
TAG2
%
TAG3
%
Окно меню
Параметр
Значение
Add’l
func-
tions
Confi-
gura-
tion
Param.
TAG3
Param.
TAG2
Param.
TAG1
Pass-
word
off
Out-
puts
Meas.
loop
Inputs
Simu-
lation
Output
Signal
condit-
ioning
Adjust-
ment
Sca-
ling
Lin.
curve
Inte-
gration
time
10
Показания
измеряе-
мой вели-
чины
Главное
меню
Выбор окна меню по горизонтали,
а также выбор фиксированных
параметров
TAG1-2
